Archicad设计检查器

设计检查器使用户能够在Archicad内部设计过程中捕捉错误。在设计过程的任何阶段都可以使用设计检查器来验证和改善设计模型的几何形状和数据质量，它类似于“BIM拼写检查器”。

设计检查器利用了一个名为Solibri Inside的云服务，由Nemetschek旗下的Solibri公司开发。您无需任何 Solibri 帐户即可使用 Archicad 中的 Design Checker 基本功能。

有效性

要使用 Archicad设计检查器，您需要:

•Archicad 26 Update 2（版本 4019）或更新版本

•用Graphisoft ID登录

•接受使用条件（启动设计检查时会出现此对话框）。 您的用户身份数据将被传输到 Solibri，以验证您使用设计检查器的资格。

福利和基本功能

•无需安装即可使用设计检查器的基本功能，随Archicad 开箱即用。

•由于设计检查器可作为 Archicad 命令运行，因此 无需将文件导出 到外部应用程序并导入结果，从而大大简化了设计质量检查的工作流程。

•您可以 在设计流程的早期 执行设计质量检查，以保证设计模型几何图形和数据的质量。

附加功能

要使用设计检查器的其他功能：

•注册 Solibri Inside 和/或升级您的账户。 请参阅 Solibri Inside.

•Archicad订阅用户也可能有资格获得Solibri Inside促销优惠。 请查看 Graphisoft 网站 了解详情。

工作原理

1。用以下方法之一打开设计检查器：

•点击主工具栏上的设计检查器。

•设计> 模型检查> 设计检查器

2。要继续，请勾选同意使用条件的复选框。 您的用户身份数据将被传输到 Solibri，以验证您使用设计检查器的资格。

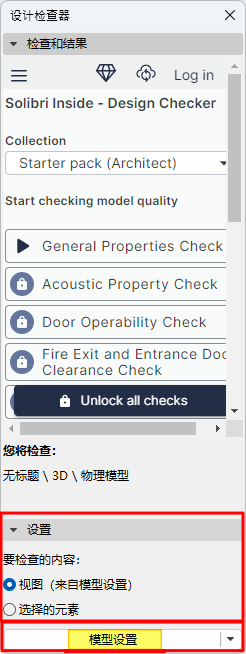

打开“设计检查器”弹出式小面包，其中列出了可用的设计检查。可用的检查集会不时更新。

3。在弹出式小面板底部的设置面板中，执行以下操作之一

•选择一个视图（该视图中的所有元素将参与检查）,

•选择要运行检查的元素

4。单击模型设置。

5。在出现的“设置”对话框中，指定IFC转换器，将数据导出到Solibri Inside。 我们推荐“基于IFC4参考视图的导出”转换器。

注意：如果您使用IFC2x3转换器，确保“IFC导出的几何体转换”对话框的“材料保存模式（仅IFC2x3）”字段被设置为“永不爆炸的元素，不保证保存”。(参见 材料保存模式(仅IFC2x3)

6。在 "设计检查器 "对话框中，运行任何可用的检查类型（例如，"常规属性检查"）。

设计检查器生成所需的数据并将其发送到Solibri Inside进行检查操作。

弹出式小面板显示产生的问题以及其相关元素。

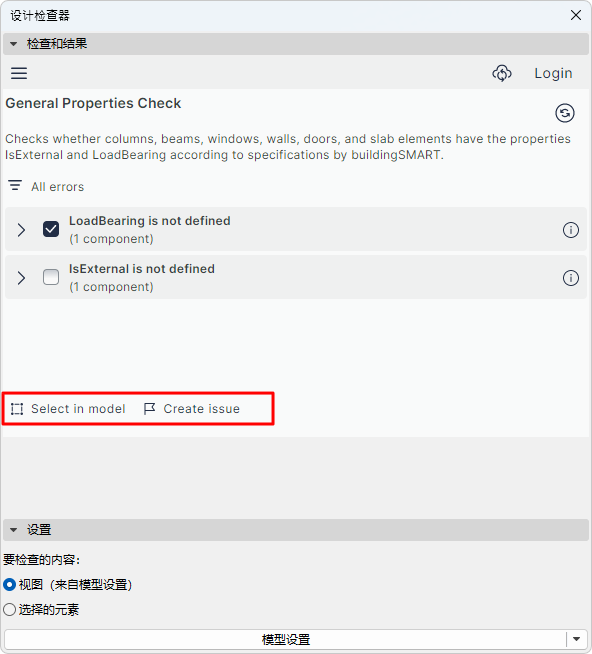

在下图中，"属性检查 "发现所选元素的一些基本属性设置为 "未定义"。

•您可以选择已识别的元素，直观查看并纠正问题。

•您也可以在Archicad的问题管理器中创建一个问题。
