以图形方式编辑布设

对于任何选定的布设元素:点击一个边、节点或参考线来访问弹出式小面板。

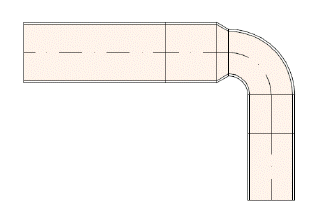

插入新节点


在参考线中:

1。选择插入新节点。

2。拖动以创建一个新的节点,并改变布设形状。

移动节点


可用于两个相邻直线段之间的节点。

拖移连接节点,或者在追踪器中输入值。管段长度将发生变化。

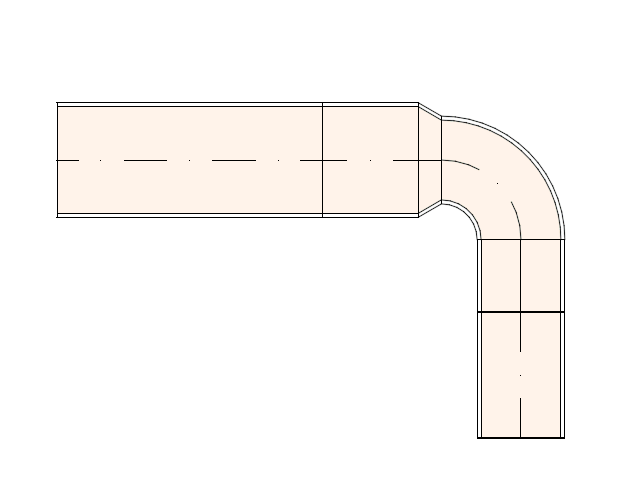

提升布设(平面图)


输入布设的提升值。

提升布设 (3D)


使用拖动命令来改变Z轴上的布设标高。

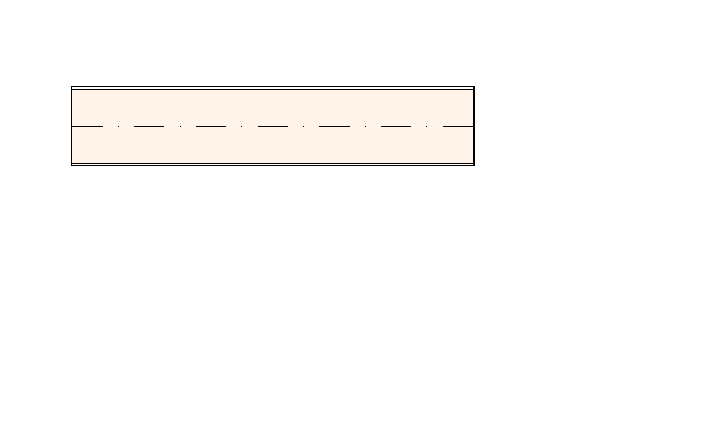

继续布设


该选项位于未连接的直线段的末端。

柔性风管: 移动节点


点击柔性管道的一个节点。

选择移动子元素,然后拖动节点。

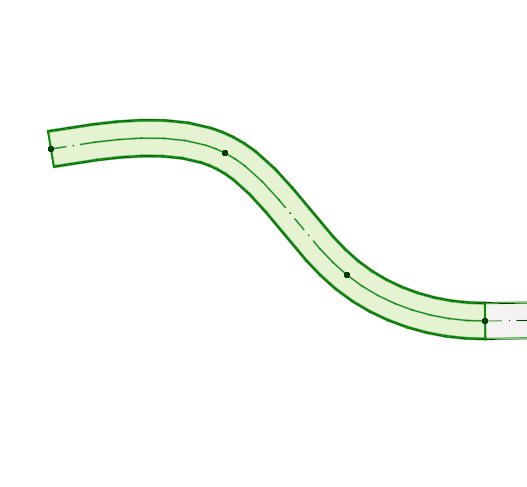

柔性风管: 插入新节点


点击柔性管道的中心线。

选择移动子元素,然后点击中心线,创建一个新节点。

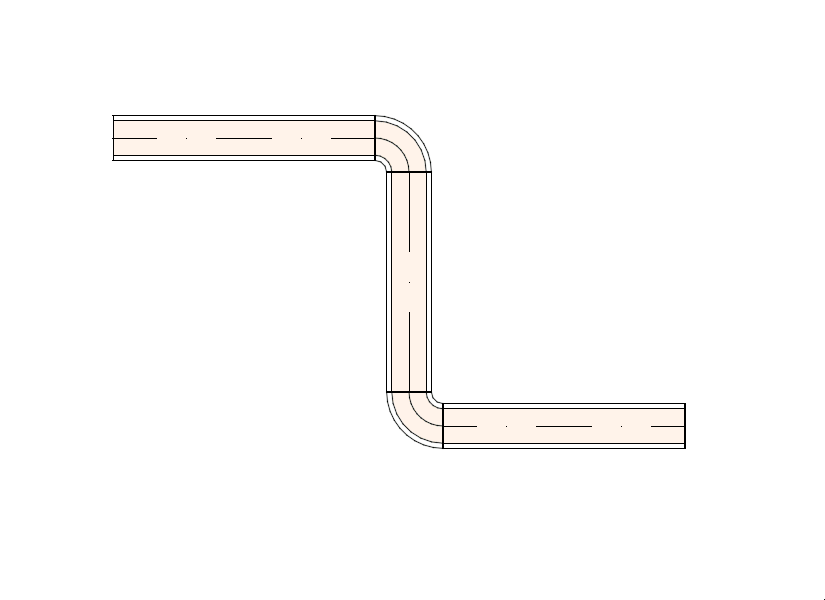

偏移段


1。选择元素。

2。单击中心线/轴。

3。从弹出小面板上选择 "偏移段 "来移动它。

注意: 不适用于与三通相连的布设路径。

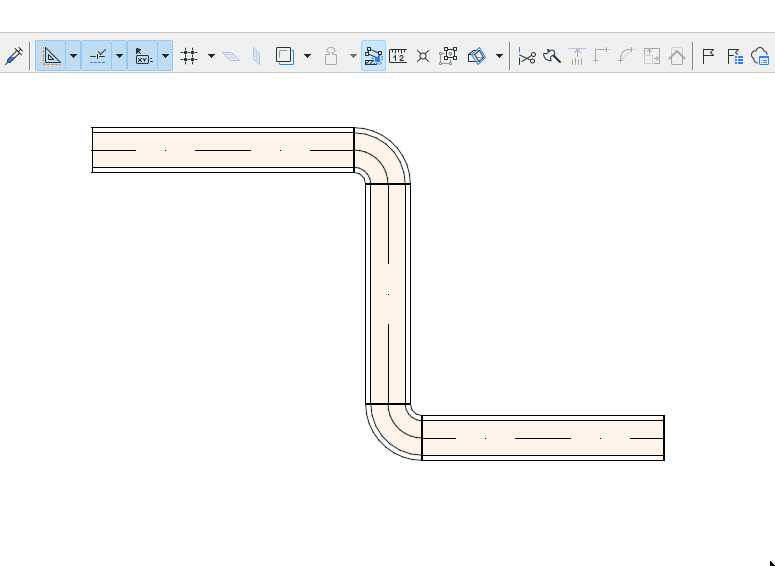

拆分 MEP 布设路径


1。选择要分割的布设路径。

2。选择编辑 > 重塑 > 分割 命令,或在工具栏中选择斧头图标。

3。画一条临时分割线。

注意: 在3D窗口中,一个红色分割平面作为反馈显示。

4。使用眼球光标单击分割线/圆弧的任一侧。

5。点击那一侧的元素将保持选定状态,而在另外一侧的元素被取消选定。
