Prvky průniků, které patří do stejné skupiny průniků vrstev, budou připojeny k sobě navzájem za předpokladu, že budou správně zakresleny.
Výjimka: Dva prvky, které jsou ve skupině průniků s hodnotou 0 se NEBUDOU propojovat.
Každá vrstva je implicitně nastavena na skupinu 1, takže všechny prvky průniků budou připojeny podle obvyklých pravidel napojování v Archicadu.

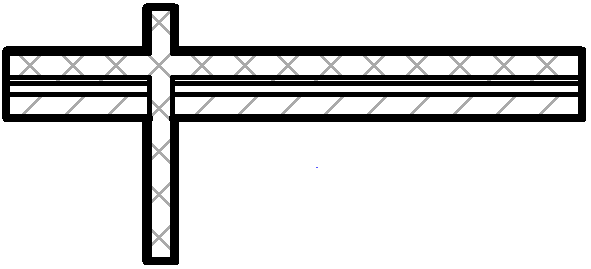

Vrstvy zdí mají stejná čísla skupiny průniků: Zdi se napojují
Zabránění spojování prvků: Přiřazení rozdílných skupin průniků vrstev
Někdy můžete chtít zabránit Archicadu, aby automaticky napojoval prvky - např. v případě detailů sendvičových konstrukcí. V takovém případě zařaďte protínající se prvky do dvou vrstev s rozdílným číslem skupiny průniků. Prvky v jiné skupině průniků vrstev nebudou připojeny.

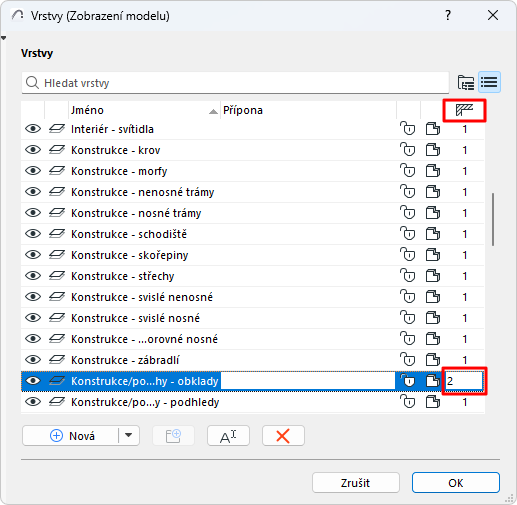

1.Otevřete nastavení vrstev (Dokument > Vrstvy > Vrstvy)
2.Vyberte vrstvu jednoho z protínajících se prvků.
3.Upravte hodnotu ve sloupci s ikonou průniku.

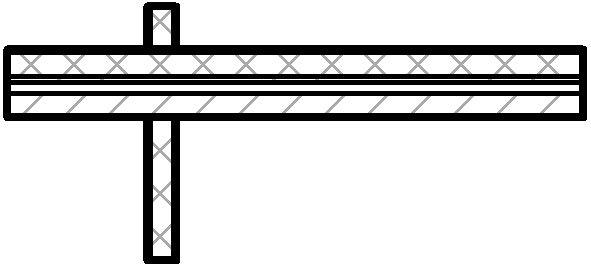

Vrstvy zdí mají rozdílná čísla skupiny průniků: Nevytvářejí se průniky
Poznámka k průsečíku se skrytou vrstvou: Prvky obsahující stejné skupiny průniků budou spojeny v průsečíku i když jsou vrstvy skryty. To může vyústit v “chybějící čáry”, indikující průnik s prvkem ve skryté vrstvě. Abyste se tomu vyhnuli, jděte do nastavení vrstev, vyberte jednu z těchto dvou vrstev a přiřaďte jí jiné číslo skupiny průniků.
Poznámka: Čísla průniků vrstev nemají nic společného s prioritami prvků; ty slouží pouze jako značky při seskupování prvků.
