O střechách

Při vytváření střechy si vyberte konstrukční metodu - samostatná nebo složená.

Jako u všech ostatních konstrukčních prvků je složení střechy dáno jejími stavebními materiály.

Složená střecha vytváří jediný prvek, ačkoli se skládá z více střešních rovin. Pokud upravíte tvar jedné střešní roviny, ostatní se novému tvaru automaticky přizpůsobí. Sklon a povrchový materiál každé střešní roviny můžete podle potřeby měnit samostatně. Složenou střechu může tvořit i více než jedna úroveň, takové střechy zůstanou jediným prvkem Archicadu, i když její části upravíte.

Složenou střechu můžete rozdělit na samostatné střešní roviny: označte složenou střechu a použijte příkaz Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.

Napojování střech na ostatní prvky

Více informací o průnicích (napojeních) mezi různými konstrukčními prvky, včetně střech:

Viz oddíly Průniky prvků  a Vazba prvků Střechy, skořepiny, morfy.

Střechy a skořepiny Archicadu můžou sloužit pro napojení jiných prvků: příkazy v menu vazba prvků a konstrukcí umožňují napojit střechu na jiné konstrukční prvky a zachovat vzájemnou vazbu i v okamžiku, kdy dojde k nějaké úpravě.

Příkazy v menu vazba prvků a konstrukcí umožňují vzájemné napojení více střech najednou a vytvoření složitých tvarů.

Viz Napojení prvků na střechu/skořepinu.

Referenční čára

Výšková úroveň střechy se měří od referenční čáry nebo od referenčního polygonu, vodorovné netisknutelné čáry nakreslené při tvorbě střechy. Referenční čáru nebo referenční polygon střechy můžete graficky upravovat a měnit tak celý tvar střechy, což se hodí obzvlášť u složené střechy.

Ve 3D okně jsou referenční čáry zobrazeny vlastní barvou, aby byly úpravy snazší. Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.

Ve většině případů budete chtít, aby referenční čára střechy ležela na referenční čáře zdi nebo na hraně desky.

Poznámka: Referenční čáry střechy můžete v půdorysu skrýt volbou referenční čáry střechy v menu Zobrazení > Volby zobrazení.

Výšková úroveň referenční čáry se zobrazí v Infopaletce (hodnota „h“).

Je to stejná hodnota jako je odsazení referenční čáry střechy od domovského podlaží v nastavení střechy.

Sklon střechy

Sklon střechy je měřen od referenční čáry.

Sklon střechy je také zobrazen v Infopaletce.

Viz také Úprava sklonu střechy.

Zobrazení střech v půdorysu

Parametry střechy můžete upravit v okně jejího nastavení.

V nastavení roviny řezu půdorysu můžete kombinováním předvoleb zobrazení prvku určit, které části vložené střechy budou zobrazeny.

Viz Rovina řezu půdorysu (globální nastavení).

U střech je výchozí volbou zobrazení v půdorysu „Standardní nad řezem“.

Více informací o zobrazení střech v půdorysu naleznete v tématu Zobrazení prvků v půdorysech a řezech.

V Archicadu 15 a novějších jsou všechny střechy zobrazeny v půdorysu jako jejich skutečný průmět, tzn. budou zobrazeny všechny obrysy včetně obrysů hran otvorů v šikmé střešní rovině, jak je na obrázku níže.

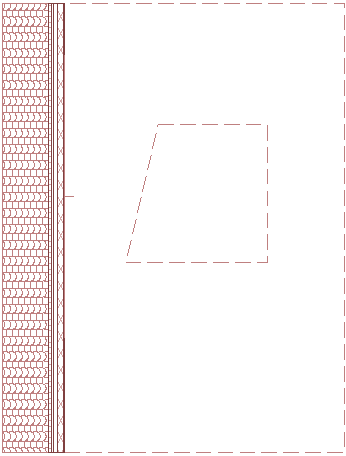

Pokud chcete samostatné střešní roviny zobrazit stejně, jako byly zobrazeny v Archicadu 14 a starších - tj. jako symbolické zobrazení pouze jejich horní plochy - můžete zobrazení přepnout v předvolbách projektu: menu  Volby > Předvolby projektu > Funkce starších verzí a zde aktivujte volbu symbolického zobrazení v půdorysu. Nastavení se projeví u samostatných střech a střešních oken, která jsou do nich vložená.

Přitažení nových prvků na střechu

Pomocí funkce gravitace můžete vložit zeď, sloup, trám a objekt přesně na výškovou úroveň střechy.

Viz Přitažlivost.

Vytváření sendvičové střechy

Střeše můžete přiřadit a volně upravovat sendvičovou konstrukci.

Více informací naleznete v tématu Sendvičové konstrukce.

(Mějte na paměti, že nastavení částečného zobrazení konstrukce modelu má vliv na zobrazování sendvičových střech.)

Viz Částečné zobrazení konstrukce.

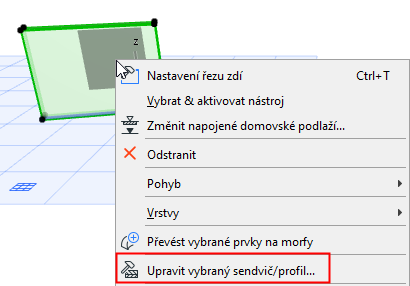

Označený sendvič můžete upravit pomocí volby v kontextové nabídce:

Pokud je konstrukce střechy sendvič, bude její tloušťka rovna součtu vrstev nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce.

“Horní” povrch střechy je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
