Jak definovat vrstvy sendvičových konstrukcí jako “nosná konstrukce” nebo “povrch”

Sendvičové konstrukce

U sendvičových konstrukcí (zeď, deska, střecha, skořepina): vrstvy můžou být nastaveny jako nosná část, povrch, nebo ostatní.

Toto nastavení je důležité, pokud chcete prvky modelu zobrazit dle typu jejich konstrukce: pomocí funkce Částečné zobrazení konstrukce.

Více informací naleznete v tématu Částečné zobrazení konstrukce.

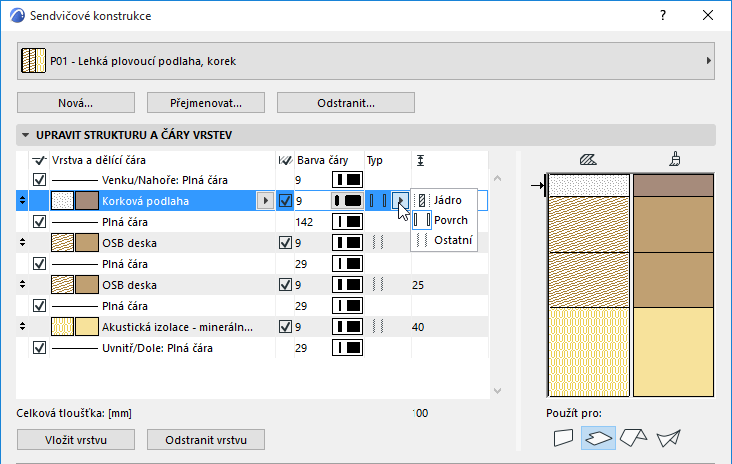

1.Okno nastavení sendvičových konstrukcí otevřete příkazem Volby > Atributy prvků > Sendvičové konstrukce.

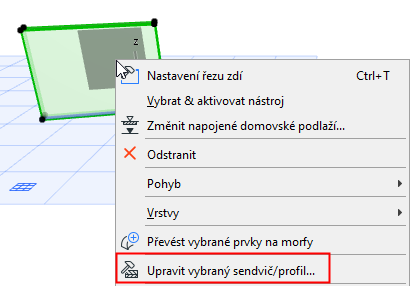

Označený sendvič můžete upravit také pomocí volby v kontextové nabídce:

2.Kliknutím vyberete vrstvu v seznamu.

3.Ve sloupci Typ vyberte z nabídku jednu z možností Jádro, Povrch, Ostatní.

Poznámka:

–Jako nosnou konstrukci můžete vybrat více vrstev, tyto vrstvy spolu ale musí sousedit.

–Můžete určit více sousedních vrstev jako povrch, ale musí zahrnovat jednu nebo obě krajní vrstvy.

Obklad sloupu

Obklad každého sloupu může být nastaven jako nosná konstrukce, povrch nebo další.

Viz Jádro a obklad.

Profilové prvky

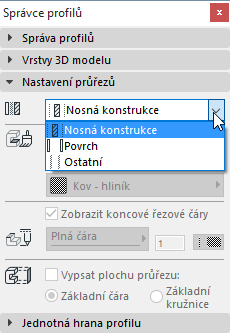

U prvky profilů (zeď, trám, sloup): Součásti můžou být nastaveny přes menu 3D model > Správce profilů jako nosná konstrukce, povrch, nebo ostatní .

Podívejte se také na Panel Průřezy správce profilů.
