Nastavení částečného zobrazení konstrukcí v oknech založených na zdrojové značce

Často budete pracovat v zobrazení modelu (řez, pohled, interiérový pohled, detail nebo pracovní list), jehož prvky mají svůj zdroj umístěný v jiném okně modelu.

Když je zdrojové zobrazení /bod zobrazení ručně přestavovaný nebo je typu kresba, a pokoušíte se změnit částečné zobrazení odvozeného zobrazení, můžete se dostat do problémů, protože zdrojový bod zobrazení nemusí být v aktualizovaném stavu. Proto vás Archicad nenechá změnit nastavení částečného zobrazení v zobrazení odvozeného ze zdrojů ručně přestavovaných nebo z kreseb.

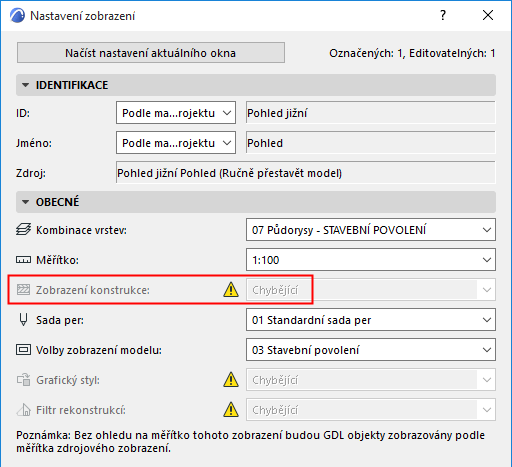

Následující nastavení zobrazení náleží zobrazení, jehož zdroj je ve stavu ručního přestavování; nastavení částečného zobrazení nemůže být změněno.

Řešení: jděte zpět do zdrojového zobrazení (nebo vytvořte jeho kopii) a přepněte jeho stav na Automaticky přestavovaný.

V opačném případě: Předpokládejme že máte Automaticky přestavovaný bod zobrazení a několik, z něj  odvozených zobrazení. Poté změníte bod zobrazení na “ručně přestavovaný” nebo “kresbu”. Je to možné, ale uvědomte si, že zobrazení odvozené z tohoto zdroje - i když jsou již vytvořeny - změní po přestavění své částečné zobrazení, aby bylo shodné se zdrojovým bodem zobrazení.

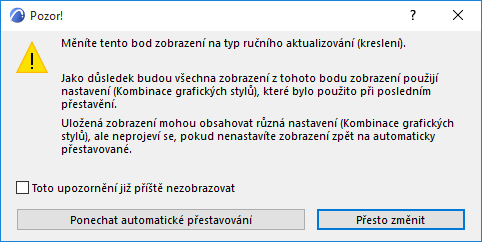

Pokud změníte částečné zobrazení zdrojového bodu zobrazení, který je nastaven na ručně přestavovaný (třebaže jsou jeho odvozená zobrazení přestavovaná automaticky), Archicad vás upozorní na následky u odvozených zobrazení: nastavení částečného zobrazení modelu a grafický styl zobrazení se může změnit:

Můžete pokračovat v přestavění, nebo můžete proces zrušit. Řešením je opět vrátit se do zdrojového zobrazení (nebo vytvořit kopii s požadovaným nastavení částečného zobrazení modelu a grafickým stylem) a změnit jeho typ aktualizace na automatický.
