Pomocí této funkce můžete v půdorysu rychle okótovat označené sloupy a sendvičové nebo profilové prvky.
1.Označte sloupy a sendvičové nebo profilové prvky, které chcete okótovat.
Poznámka: Sloupy vlastního profilu budou ignorovány.

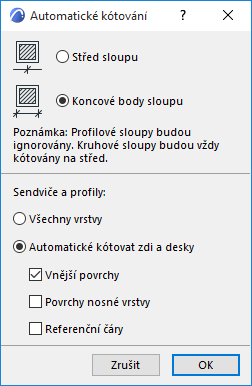

2.Okno otevřete příkazem Dokument > Anotace > Vnitřní kótování.
3.Vyberte požadované možnosti kótování.
Nastavení kótování sloupů
•Střed sloupu: zakótuje se osa sloupu
•Koncové body sloupu: Zakótují se koncové body sloupu.
Poznámka: Kruhový sloup bude vždy kótován na střed bez ohledu na tuto volbu.
Sendviče a profily
Nastavte možnost:
•Všechny vrstvy: Každá vrstva sendviče/profilu je okótována samostatně. (Pokud není toto pole zaškrtnuto, zobrazí se kóta celé šířky všech vrstev.)
•Automatické kótovat zdi a desky: V závislosti na následujících volbách budou kótovací body umístěny na povrchy a/nebo referenční čáry (musí být označena aspoň jedna kategorie):
–Vnější povrchy
–Povrchy nosné vrstvy
–Referenční čáry
Poznámka: Tyto volby mají stejný efekt, jako volby automatické metody v detailech kóty (nastavení nástroje Kóta).
Viz Panel Detaily kóty.
4.Nakreslete dočasnou čáru napříč prvky, které chcete okótovat.
–Okótují se hrany zdí, sloupů, trámů, desek, střech a terénů kolmé k nebo protnuté nakreslenou čarou. Čára se bude skládat z několika segmentů.
5.Poklepáním dokončíte kreslení čáry.
6.Kliknutím vložíte kótovací řetězec.
