Design Checker umožňuje uživatelům podchytit chyby už při navrhování, přímo v Archicadu. Můžete jej použít v kterékoli fázi navrhování k ověření a zlepšení kvality geometrie a dat vašeho modelu - je to jakási "kontrola pravopisu BIM".
Design Checker využívá cloudovou službu Solibri Inside, kterou vyvinula sesterská společnost Solibri (součást skupiny Nemetschek). Základní funkce Design Checkeru můžete používat v Archicadu bez Solibri účtu.
Dostupnost
Pokud chcete používat Archicad Design Checker, potřebujete:
•Archicad 26 Update 2 (build 4019) nebo novější
•Přihlásit se pomocí Graphisoft ID
•Přijmout podmínky používání (toto okno se zobrazí při spuštění Design Checkeru). Vaše identifikační údaje budou předány společnosti Solibri, která ověří, jestli máte nárok používat Design Checker.
Výhody a základní funkce
•Základní funkce nástroje Design Checker, které jsou v Archicadu okamžitě k dispozici, není nutná instalace.
•Vzhledem k tomu, že Design Checker funguje jako součást Archicadu, není nutné exportovat soubory do externí aplikace a zpátky importovat výsledky, takže proces kontroly kvality je výrazně jednodušší.
•Kontrolu kvality návrhu můžete provádět již v rané fázi projektování, a zaručit tak kvalitu geometrie i dat modelu.
Další funkce
Přístup k dalším funkcím Design Checkeru:
•Zaregistrujte si Solibri Inside a/nebo upgradujte svůj účet. Viz Solibri Inside.
•Předplatitelé Archicadu mohou také využít akční nabídku Solibri Inside. Podrobnosti najdete na webových stránkách Graphisoftu.
Jak to funguje
1.Design Checker otevřete následovně:
•Klikněte na tlačítko Design Checker na hlavní nástrojové liště
•3D model > Kontrola modelu > Design Checker
2.Chcete-li pokračovat, zaškrtněte políčko a vyjádřete souhlas s podmínkami používání. Vaše identifikační údaje budou předány společnosti Solibri, která ověří, jestli máte nárok používat Design Checker.

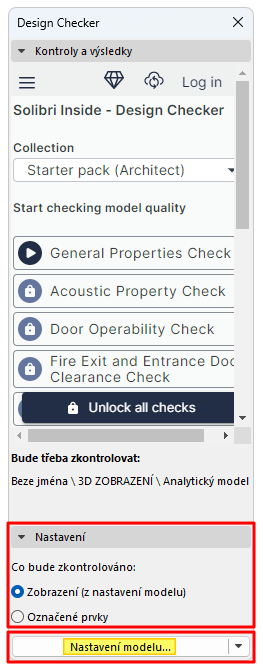

Otevře se paletka "Design Checker" se seznamem dostupných kontrol. Soubor dostupných kontrol je čas od času aktualizován.
3.Na panelu Nastavení v dolní části paletky proveďte jednu z následujících akcí
•Vyberte zobrazení (budou zkontrolovány všechny prvky tohoto zobrazení),
•Vyberte prvky, které chcete zkontrolovat
4.Klikněte na Nastavení modelu.
5.V okně Nastavení zadejte IFC převodník pro export dat do Solibri Inside. Doporučujeme převodník "pro export referenčního zobrazení IFC4".
Poznámka: Pokud používáte převodník IFC2x3, ujistěte se, že je v okně "Převod geometrie pro IFC export" v poli "Režim zachování materiálu (pouze IFC2x3)" nastavena možnost "Nikdy nerozbíjet, zachování materiálů není zaručeno". (Viz Režim zachování materiálů (pouze IFC2x3)
6.V okně Design Checker klikněte na některou z dostupných kontrol (například "Kontrola obecných vlastností")
Design Checker vygeneruje požadovaná data a odešle je do Solibri Inside ke zpracování kontroly.

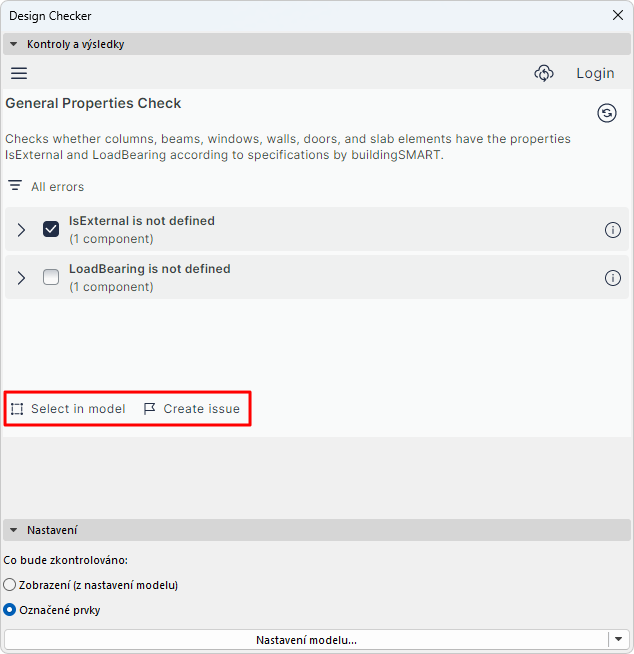

V paletce se zobrazí výsledné problémy spolu s jejich souvisejícími prvky.

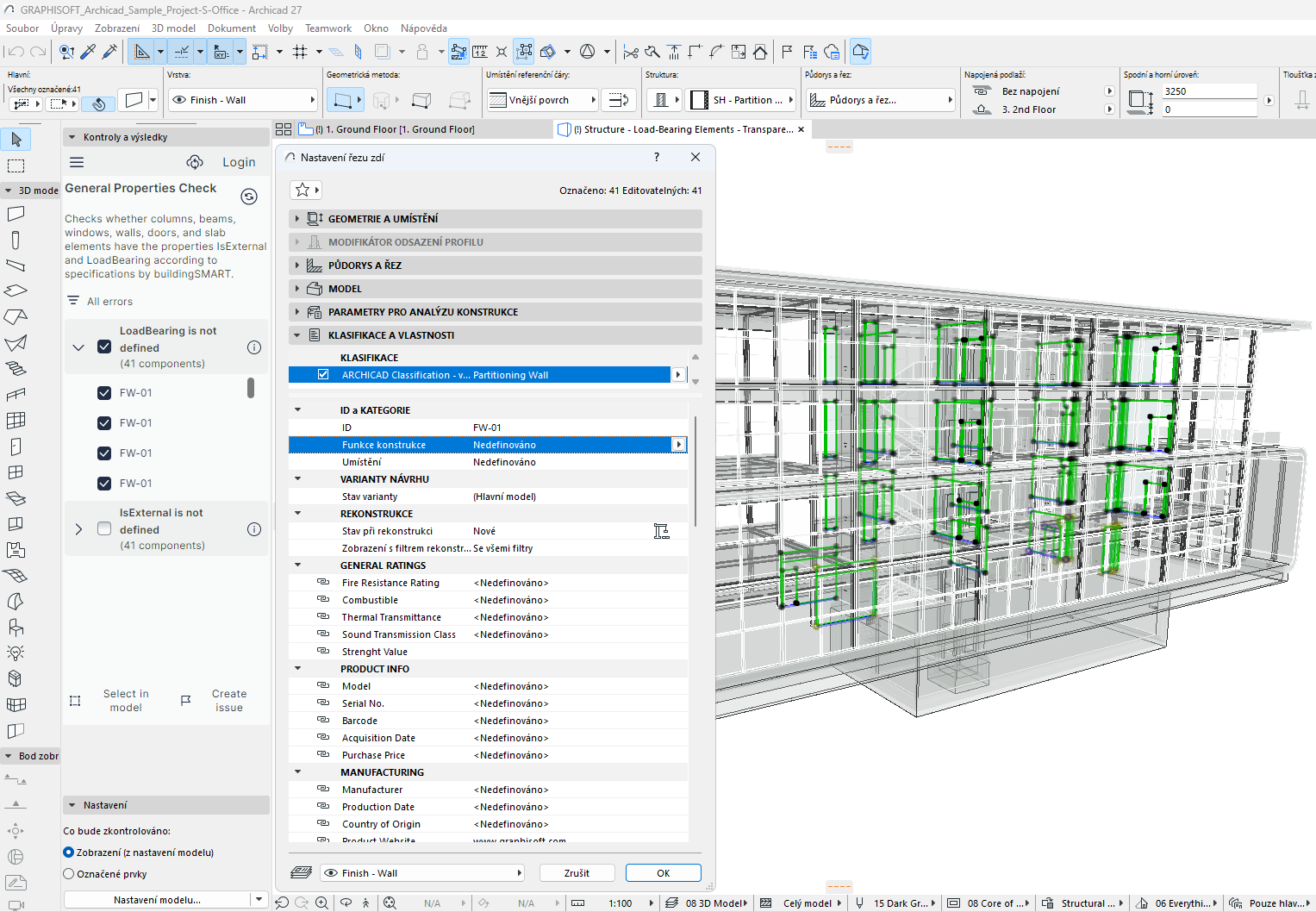

Na následujícím obrázku "Kontrola vlastností" zjistila, že vybrané prvky mají několik základních vlastností nastavených na "Nedefinováno".
•Nalezené prvky můžete označit, zvýraznit a problémy opravit.
•Můžete také vytvořit anotaci v Organizéru anotací Archicadu.
