TZB prvky (které obsahují body napojení TZB systémů) jsou součástí:
•TZB knihovny
•standardní knihovny Archicadu
•TZB knihovny na BIMcomponents.

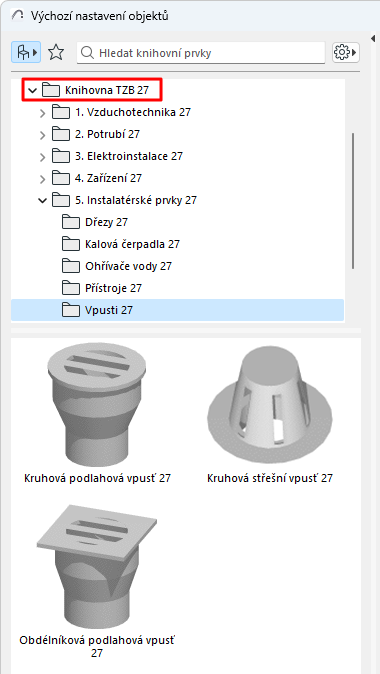

TZB knihovna
TZB knihovna obsahuje speciálně nakonfigurované TZB prvky, které můžete umístit pomocí nástrojů Doplněk, Zařízení a Výustek - ty lze použít jako začátek i konec TZB trasy.
Viz Umístění výustku, doplňku nebo zařízení.
Prvky knihovny Archicadu kompatibilní s TZB

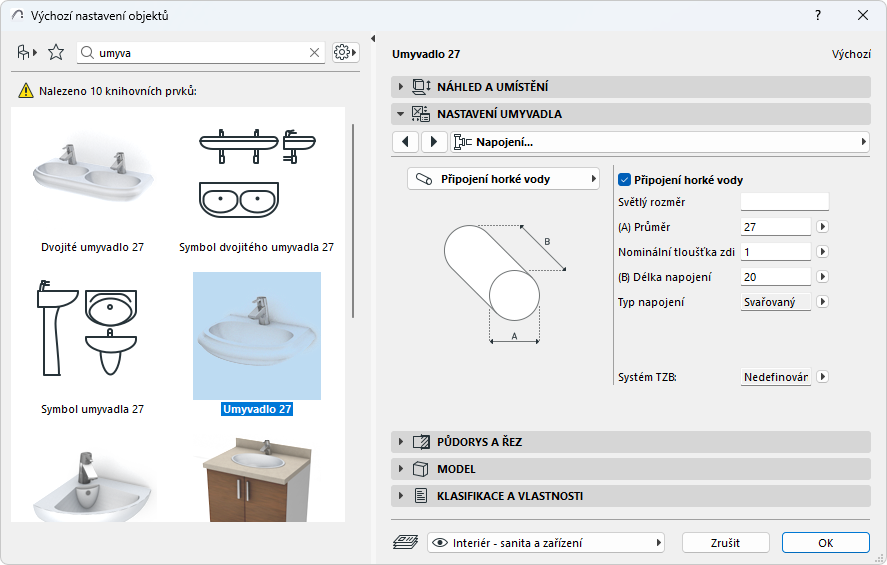

Spousta prvků z běžné knihovny Archicadu, jako je například tento dřez, obsahuje kompatibilní TZB napojení, takže je můžete připojit k TZB trasám:
Zobrazení TZB bodů napojení u knihovních prvků
1.Otevřete Dokument > Zobrazení modelu > Volby zobrazení modelu.
2.Otevřete panel Další nastavení knihovních prvků.
3.Zaškrtněte TZB napojení objektů
Volby zobrazení modelu: Zobrazené nebo vypnuté body napojení knihovních prvků
Typy objektů TZB prvků: Objekt nebo Zařízení
Ve výchozím nastavení jsou TZB prvky z knihovny Archicadu umisťovány nástrojem Objekt, což je i jejich zobrazený typ prvku.
Pro vybraný TZB objekt: Pomocí příkazů kontextové nabídky přepněte typ objektu na Zařízení (nebo zpět na Objekt).
