Informace o podnebí  (Energetické hodnocení)

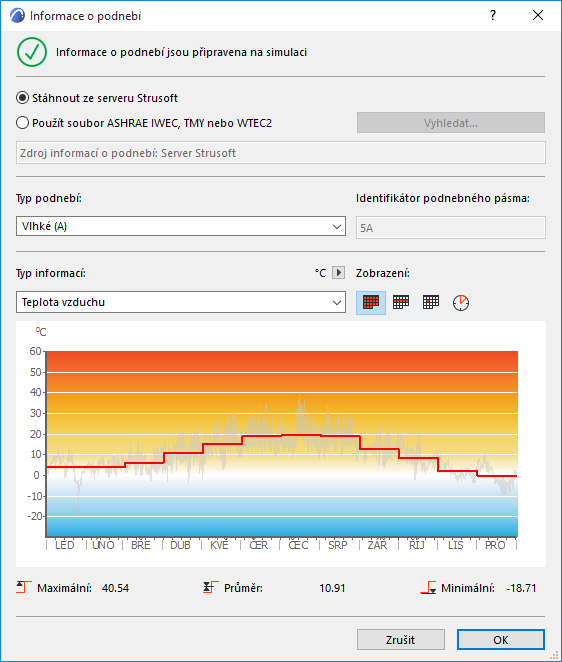

Okno informací o podnebí otevřete volbou z nabídky v pravé horní části okna náhledu na model; nebo z menu 3D model > Energetické hodnocení > Informace o podnebí; nebo z okna nastavení prostředí.

Zdroj informací o podnebí

Z nabídky vyberte zdroj informací o podnebí, které budou použity při energetickém hodnocení.

•Stáhnout ze serveru StruSoft. Všechny klimatické údaje jsou vytvořeny ze statických údajů, poskytnutých Klimatickým diagnostickým centrem NOAA-CIRES v Boulder (Colorado, USA) z jejich webové stránky http://www.cdc.noaa.gov/.

•Použít soubor ASHRAE IWEC, TMY nebo WTEC2: Klikněte na tlačítko Procházet a importujte informace ze souborů analýzy počasí z jiného zdroje (volně dostupné např. https://energyplus.net/weather, nebo jiné zakoupené)

Poznámka: Radši používejte analytické počasí (“ideální rok”), které dané podnebí vystihuje mnohem lépe, než informace zaznamenávané po dobu jednoho roku.

Jakmile jsou údaje o počasí staženy do projektu, jsou uloženy do mezipaměti Archicadu. Zde zůstanou k dispozici i pro další otevřené projekty Archicadu, i když není počítač on-line.

Typ podnebí

Můžete přiřadit typ podnebí, který nejlépe odpovídá umístění vašeho projektu: Vlhké, suché, přímořské. Tato klasifikace je nezbytná pro splnění požadavků některých standardů výpočtů energetické náročnosti budovy v Severní Americe, na výpočet ale nemá vliv.

Zobrazení informací o podnebí

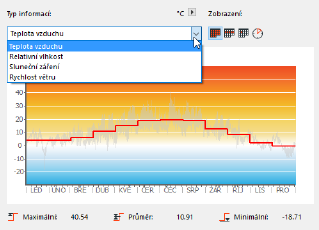

Průběh klimatických podmínek v průběhu roku je zobrazen v grafu níže. Vyberte informace, které chcete zobrazit: teplotu vzduchu, relativní vlhkost, sluneční záření nebo rychlost větru.

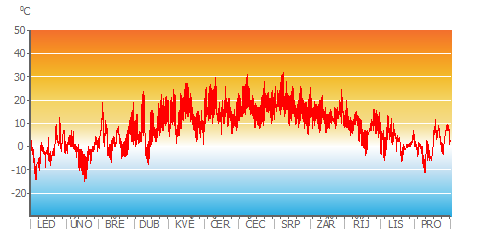

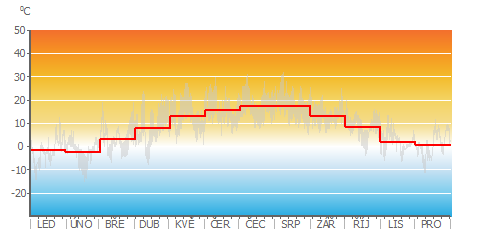

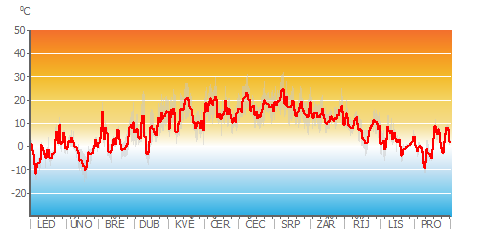

Čtyři ikony napravo slouží pro nastavení úrovně detailů zobrazovaného grafu: můžete zobrazit měsíční, týdenní, denní a hodinové hodnoty.

Pod grafem jsou zobrazeny maximální, průměrné a minimální hodnoty zvoleného typu podnebí.

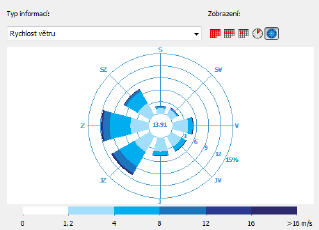

Pokud je vybrána rychlost větru, zobrazí se ještě jedno tlačítko navíc. Jeho stisknutím můžete zobrazit větrnou růžici.

Paprskový graf znázorňuje sílu větru v osmi hlavních směrech. Délka každého segmentu znázorňuje, jak často (znázorněno procenty v průběhu roku) vane vítr z daného směru a jak je silný.

Každá barva segmentu znázorňuje rozsah rychlosti větru (jako procentuální hodnotu z celkového větru v daném směru), který je zobrazen v barevném schématu pod grafem.

Hodnota ve středu větrné růžice (v bílém poli) znázorňuje procentuální hodnotu času, po kterou vítr nefouká nebo je zanedbatelný.
