Exportovat 3D model jako 3D geometrii Revitu

Tímto příkazem můžete exportovat 3D model Archicadu jako RVT objekty s přesnou geometrií (včetně barvy) a vlastnostmi ve formátu RVT 2022.

1.Otevřete 3D zobrazení Archicadu, které chcete exportovat. Nastavení zobrazení, včetně částečného zobrazení modelu, ovlivní obsah exportovaných objektů. Grafické styly nejsou zohledněny.

2.Použijte jeden z následujících postupů:

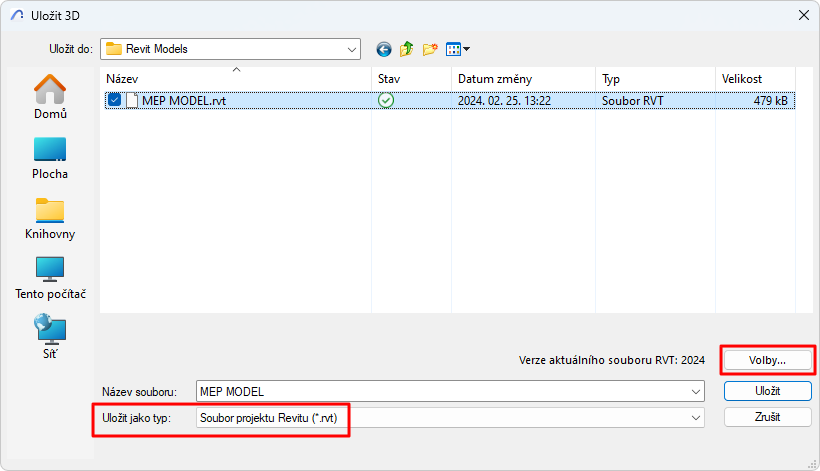

–Vyberte Soubor > Uložit jako a vyberte typ souboru RVT (Soubor projektu Revitu).

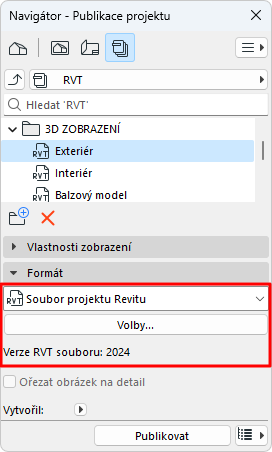

–Přidejte 3D zobrazení do publikace a nastavte formát exportu na RVT.

Uložení souboru jako RVT, nebo publikace do RVT formátu

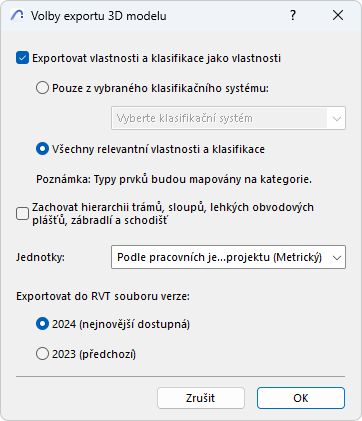

3.Klikněte na Volby pro otevření okna Volby Exportu 3D Modelu.

–Exportovat vlastnosti a klasifikace jako vlastnosti: Zaškrtněte pro zahrnutí klasifikací a vlastností do exportovaného modelu. Protože Revit nepodporuje několik klasifikačních systémů v projektu, vyberte jednu z možností níže:

-Pouze z vybraného klasifikačního systému: Vyberte jeden klasifikační systém, který bude použit por export. Vlastnosti z ostatních klasifikačních systémů nebudou vyexportovány.

-Všechny relevantní vlastnosti a klasifikace: Do exportu budou zahrnuty všechny vlastnosti ze všech klasifikačních systémů. Budou také zachovány všechny klasifikační systémy, budou se ale chovat jako vlastnosti Revitu.

Poznámka: Exportované prvky jsou namapovány do kategorií Revitu na základě jejich typu prvku v Archicadu.

–Zachovat hierarchii trámů, sloupů, lehkých obvodových plášťů, zábradlí a schodišť: Zaškrtněte pro export těchto typů prvků jako samostatných prvků. Odškrtněte pro export jako hierarchické sady prvků (např.: exportovaný LOP bude obsahovat samostatné prvky rámů a panelů).

–Jednotky: Vyberte Podle pracovních jednotek projektu pro automatické nastavení metrických nebo imperiálních jednotek, nebo nastavte ručně.

–Verze souboru: Vyberte preferovanou verzi Revitu, do které chcete soubor uložit.

Poznámky:

–2D data jako kresby a výkresy nemohou být exportovány.

–Parametry GDL objektů nejsou exportovány.

–Data projektu a podlaží Archicadu nejsou exportovány.

–Kontrola kolizí v Revitu může být použita na exportovaný soubor RVT.

–Zóny Archicadu jsou exportovány pouze jako 3D geometrie; místnosti v Revitu nejsou vytvořeny automaticky.

–Prvky jsou exportovány jako tzv. DirectShape prvky (pro spolupráci). Mohou být použity jako reference pro prvky modelu. Exportované zdi Archicadu tak nejsou nativními zdmi se všemi možnostmi - jde jen o referenci prvku zdi.

–Exportovaná geometrie je zamčená; nemůže být upravena.

–Prvky DirectShape v Revitu nemají materiály, mají pouze barvy (včetně průhlednosti); exportovány jsou z Archicadu tedy pouze povrchové materiály (ne stavební materiály).
