Nastavení čárových nástrojů

Vztahuje se na čáry, oblouky, lomené čáry a křivky.

Jednotné nastavení pro čárové nástroje: Touto volbou přenesete daná nastavení na všechny čárové nástroje: Čára, Oblouk/kružnice, Křivka, Lomená čára.

Oblíbené libovolného ze čtyř typů čárových nástrojů (čára, oblouk, lomená čára, křivka) můžete použít na jakýkoli čárový prvek.

Panel Obecné nastavení pro čáru

•Z paletky vyberte typ čáry.

•Typ a číslo pera (1-255) čáry, oblouku, lomené čáry nebo křivky.

•Klikněte na tlačítko barvy, kde pak z nabídky můžete vybrat pero daného prvku.

•Pouze lomené čáry: Nastavte způsob napojování vzoru čárkovaných čar v rozích.

•Pomocí volby Hranice zóny nastavíte čáru jako hranici pro automaticky vložené zóny.

Šipka

Pomocí ikon šipek vyberte čáru bez šipek, čáru s šipkou na začátku, na konci nebo na obou koncích.

(Není k dispozici pro kruhy a elipsy).

•Zadejte výšku značky šipky.

•Zadejte číslo pera (1-255) značky šipky.

•Kliknutím otevřete paletu pro výběr barvy pera značky šipky.

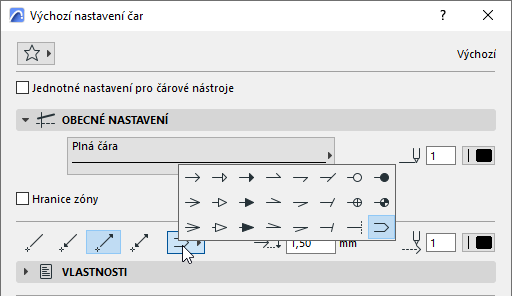

•Klikněte na ikonu šipky a vyberte si z dostupných typů značek.

Poslední typ šipky zdvojuje čáru. (Pouze nástroj Čára.) Kurzor se přichytí na neviditelnou osu mezi dvěma viditelnými čárami.

Panel Vlastnosti čáry

Panel Vlastnosti čáry je stejný pro nástroje Čára, Oblouk/Kružnice, Lomená čára a Křivka.
