Les hachures image peuvent être utilisées comme la partie avant-plan des hachures d'esquisse ou des hachures de recouvrement.
Le fichier modèle Archicad par défaut contient des hachures image prédéfinies, mais vous pouvez en définir d'autres.
Créer une nouvelle hachure image
1.Allez au dialogue Options > Attributs élément > Hachures.
2.Cliquez sur Nouveau.
3.Dans le dialogue Ajouter Nouvelle Hachure, choisissez l'option Hachure Image.
4. Dans le volet Disponibilité, définissez la nouvelle hachure Image comme une Hachure d'esquisse et/ou une Hachure de recouvrement.
5.Dans le volet Apparence, cliquez sur Navigation pour ouvrir un dialogue d'ouverture de dossier de bibliothèque. Naviguez dans le système de fichiers pour rechercher l'image voulue, et cliquez sur OK pour la charger.
6.Dans le champ Echantillon, définissez le nombre d'unités de texture à afficher dans la Prévisualisation.
7.Utilisez les contrôles de Taille d'image pour régler la taille et le motif de votre hachure de type image.
Proportion originale : Liez les valeurs de dimension horizontale et verticale de manière à vous assurer que l'image ne sera pas déformée lors de la modification.
Rotation : Saisissez ici une valeur d'angle si vous voulez faire subir une rotation au motif d'image par rapport à l'horizontale.
8.Choisissez une méthode de Distribution pour configurer les motifs répétitifs à l’intérieur de votre hachure image : choisissez une symétrie du motif verticale ou horizontale, les deux ou aucune des deux.
9.Pour déterminer le rapport entre les hachures et l'échelle du projet, vous pouvez choisir entre deux boutons radio :

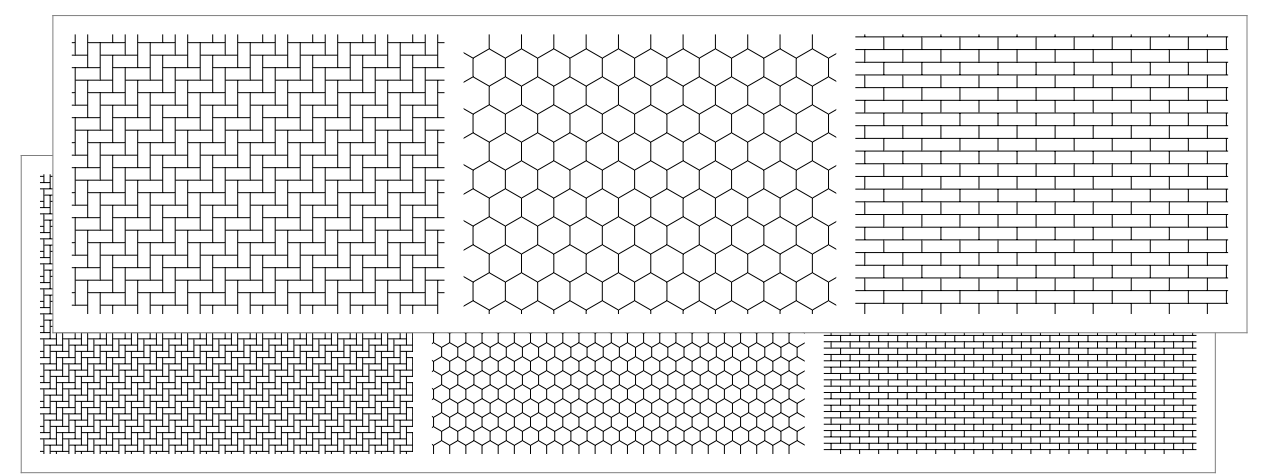

•A Echelle du plan (taille du modèle) : Afficher la hachure à la même échelle que le modèle sur chaque sortie.
A Echelle du plan
Remarque : Evitez l'utilisation d'un type de hachure suivant l'échelle si l'échelle du projet est différente que celle du type de hachure, car il sera déformé.
•A Echelle indépendante (taille du papier) : Afficher, tracer et imprimer la définition de la Hachure courante à une échelle fixe.
A Echelle indépendante
10.Cliquez sur OK pour enregistrer la hachure nouvellement créée comme un attribut du projet.
