Appliquer une surface ou une ligne personnalisée à une arête de profil

Par défaut, tous les côtés de l'élément profil utilisent la surface définie par le Matériau de construction de la Hachure.

Pour appliquer une surface ou un type de ligne personnalisé à une ou plusieurs arêtes d'un composant de Profil :

1.Sélectionnez une hachure de composant de profil dans l’Editeur de Profil.

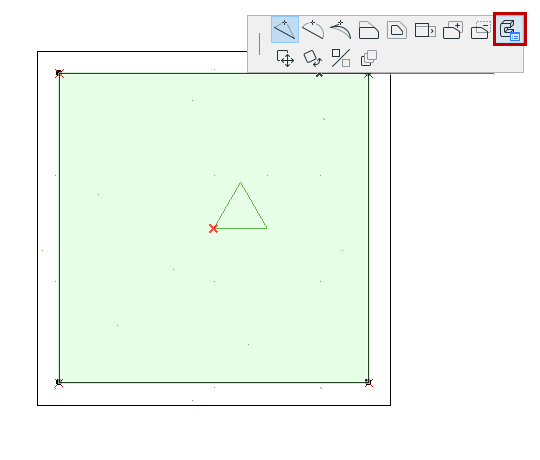

2.Choisissez l'icône de palette contextuelle Options Arête personnalisée.

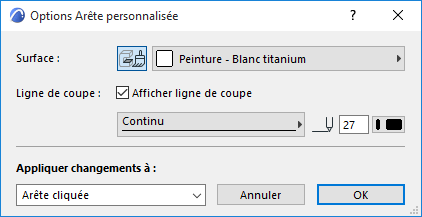

3.Editez les contrôles du dialogue Options Arête personnalisée qui apparaît.

Pour désactiver la ligne de contour de l'arête sélectionnée, décochez la case Afficher ligne de coupe.

Ces options d'arête personnalisées seront appliquées à l'arête sur laquelle vous avez cliqué en ouvrant la palette contextuelle (Arête cliquée) ou à toutes les arêtes.

Vous pouvez appliquer une surface/ligne de contour différente à chaque arête individuelle.

Les Options Hachure sélectionnée indiquent une arête ou une surface personnalisée avec l'icône "personnalisé(e)".
