Ces contrôles se trouvent dans le Gestionnaire de profils (Options > Attributs élément).
Les modificateurs de décalage sont des contrôles optionnels ajoutés à un profil, utilisés pour décaler les arêtes individuelles du profil au niveau de l'instance de l'élément, ce qui vous évite de devoir créer et gérer de nombreux profils similaires. Ils sont disponibles pour les profils de murs, de poutres et de poteaux. Les modificateurs paramétriques peuvent être marqués avec des étiquettes, listés dans les nomenclatures et utilisés dans les propriétés de type Formule.
Avec l’Éditeur de Profils ouvert :
•Activez la visibilité du Modificateur de décalage dans le volet Calques de dessin
•Ajouter des modificateurs dans le volet Modificateurs

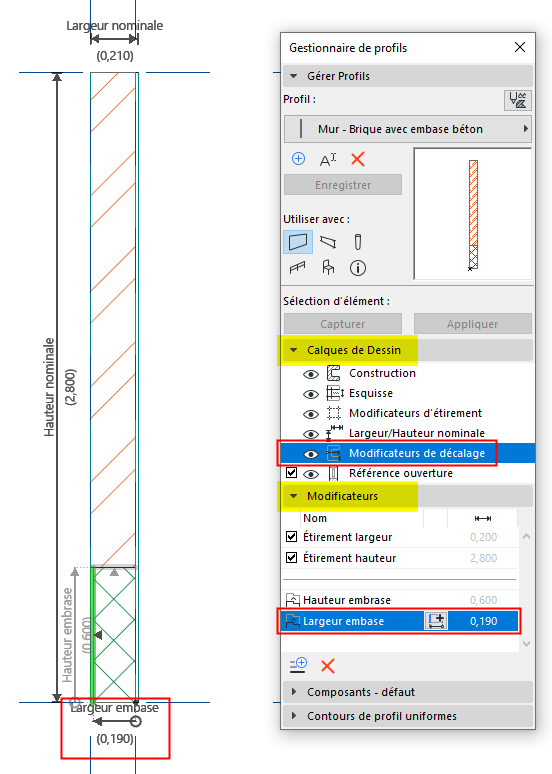

Editeur de profils : Elément avec Modificateur de décalage

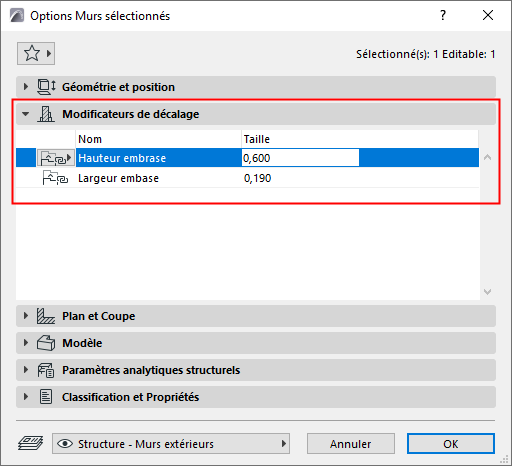

Éditer le profil en utilisant ses modificateurs de décalage son dialogue de paramétrage ou graphiquement dans une fenêtre modèle.
Créer un nouveau Modificateur de décalage - Exemple
