Vérifier superpositions linéaires - Fonction expérimentale

Améliorez la qualité du modèle avant de créer la documentation.

L'extension détecte les paires d'éléments superposés : si leurs lignes de référence se chevauchent partiellement ou entièrement, elles sont considérées comme superposées. Ces paires sont alors mises en surbrillance comme des Sujets, vous pourrez donc examiner et corriger chaque Sujet si nécessaire.

Remarque : Il s'agit d'une fonction expérimentale qui ne fonctionne pas sur les éléments courbes.

Activer la fonction

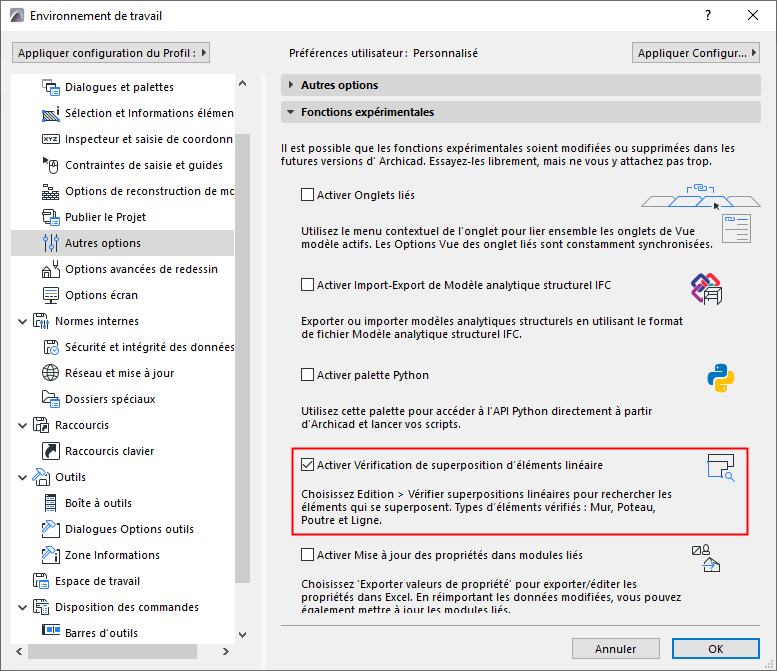

Ceci est une fonction expérimentale. Activez-la dans Options > Environnement de travail > Autres options > Fonctions expérimentales.

Pour nous fournir un retour, essayez la fonction, puis décochez la fonction 'Activer vérification de superposition d'éléments linéaires' et envoyez-nous vous commentaires. Merci de vos observations !

Flux de travail suggéré

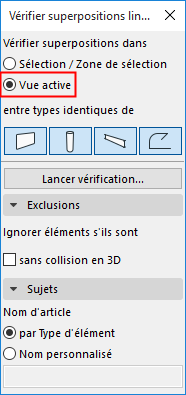

1.Choisissez Edition > Vérifier superpositions linéaires pour ouvrir la palette Vérifier superpositions linéaires.

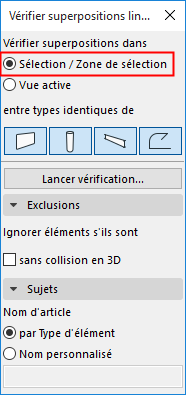

2.Choisissez la partie du modèle à vérifier : soit la vue active, soit une sélection ou zone de sélection

Vue active : Vérifie tous les éléments visibles dans la vue actuellement active.

Sélection / Zone de sélection: Vérifie uniquement les éléments actuellement sélectionnés ou se trouvant dans la zone de sélection.

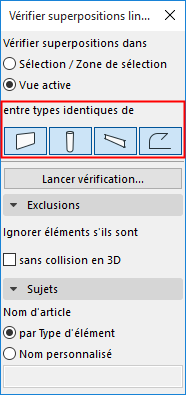

3. Activez les icônes d'outil pour définir les paires d'élément à vérifier : murs et murs, poteaux et poteaux, poutres et poutres et/ou éléments ligne et éléments ligne.

4.Cliquez sur 'Lancer vérification...'

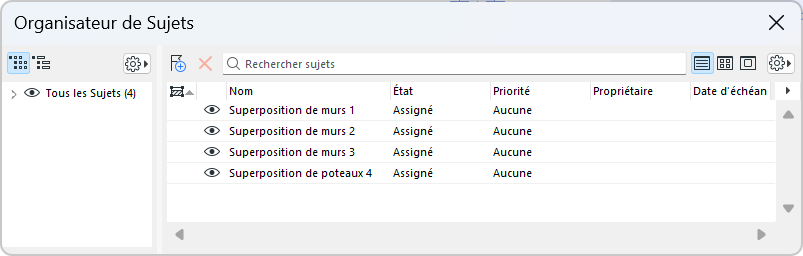

5.Pour voir le résultat, ouvrez l'Organisateur de Sujets (Fenêtre > Palettes > Organisateur de Sujets).

Par défaut, tous les Sujets sont visibles, ont l'état ouvert et une priorité de bas niveau.

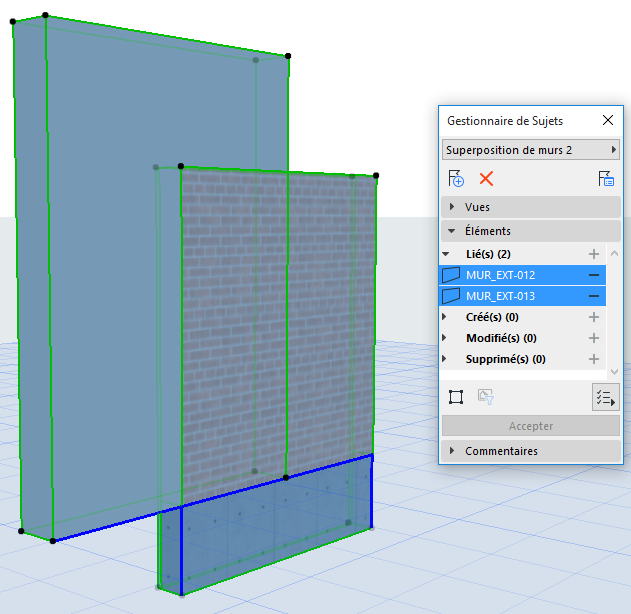

6.Faites un double clic sur un Sujet pour le voir dans le Gestionnaire de Sujets. Faites un zoom sur les éléments en surbrillance et ajustez le modèle comme nécessaire.

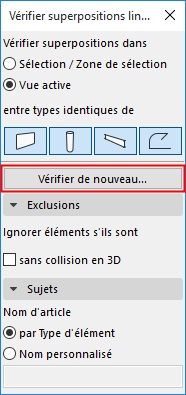

7.Cliquez sur Vérifier de nouveau pour lancer encore une fois la fonction. Les Sujets résolus seront supprimés du Gestionnaire de Sujets.

Remarque : Le nom de la commande reste "Vérifier de nouveau" jusqu'à la fermeture du projet.

Options additionnelles

Ignorer éléments non conflictuels

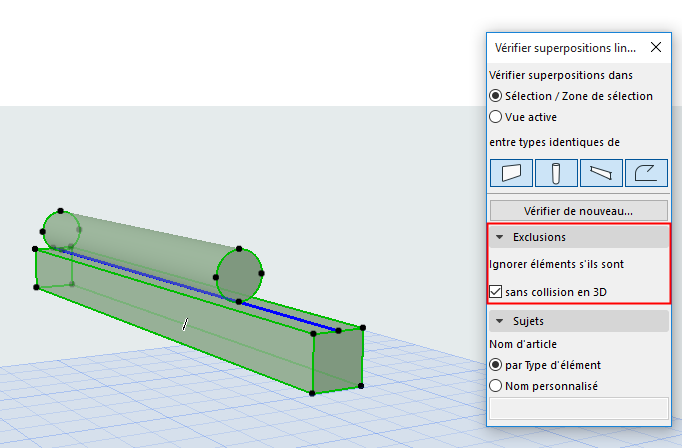

Dans certains cas, il est possible que les lignes de référence de deux éléments soient superposées sans collision en 3D. Pour ignorer ces sujets, cochez 'Ignorer éléments sans collision en 3D'.

Les lignes de référence se chevauchent, mais il n'y pas de collision en 3D. Ces éléments sont ignorés et aucun Sujet n'est trouvé.

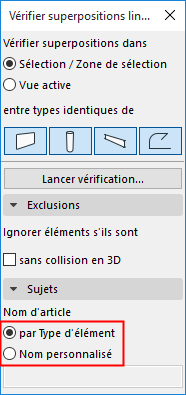

Noms automatiques pour les sujets

Les noms de sujet sont créés selon le type d'élément par défaut. Ils sont également numérotés.

Toutefois, en choisissant 'Nom personnalisé', vous pouvez choisir un autre nom pour le sujet dans le volet Sujets. De cette manière, tous les sujets créés auront le même nom personnalisés mais ils seront numérotés.

Vous pouvez modifier les noms par défaut un par un ultérieurement dans l'Organisateur de Sujets.
