Remarque : Les marques de zone sont désactivées par défaut. (A partir d'Archicad 25, les zones sont plutôt placées avec des étiquettes de zone.)

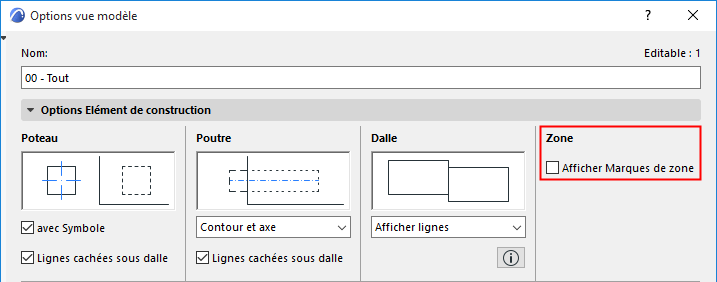

Pour afficher les marque de zone dans le projet, cochez la case Afficher marque de zone dans le dialogue Documentation > Vue modèle > Options vue modèle (volet Options Elément de construction).
Les marques de zone sont des éléments de bibliothèque paramétriques intelligents dont l'apparence, le contenu et le comportement s'adaptent aisément aux habitudes de chacun. Elles se trouvent dans la Bibliothèque Archicad.
L'objet marque de zone associé à votre zone dépend de la Catégorie de zone choisie.
Voir Catégories Zone.
La marque de zone contient des informations textuelles concernant la zone, comprenant son nom, son numéro, sa surface et des paramètres optionnels : le contenu exact de la marque de zone dépend des paramètres que vous définissez dans le volet Marque de zone du dialogue Options Zone.
Voir Options de l'outil Zone.

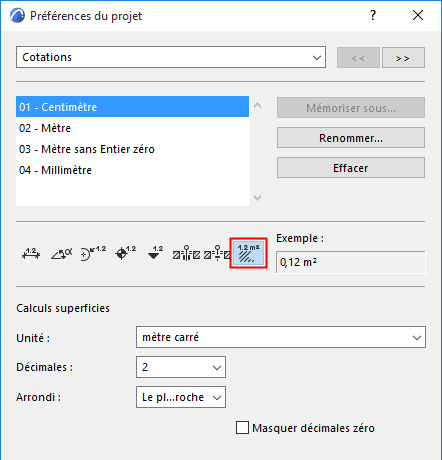

Remarque : Pour définir les unités pour l'affichage de la surface de zone de cette marque de zone, allez dans Options > Préférences du projet > Cotations et sélectionnez les unités de Calcul de surface.
Déplacer les Marques de Zone

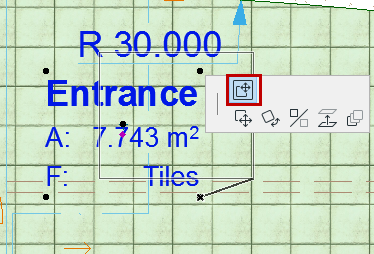

Il est possible de déplacer la Marque de Zone indépendamment de la Zone :
•Cliquez sur un nœud de la Marque de Zone.
•Dans la palette contextuelle qui apparaît, choisissez l'icône Déplacer sous-élément.
•Faites glisser la Marque de zone.
Point de référence de zone (pour Marque de zone seulement)
Si vous placez la marque de Zone avec une des méthodes d'identification automatique, une croix apparaît à l'intérieur de la Zone à l'emplacement où vous avez d'abord cliqué pour définir la surface de la Zone. Cette croix indique le point de référence de la Zone.
Ce point est utilisé comme le point de départ de l'identification des limites de la Zone en cas de mise à jour ultérieure.
