Vous pouvez étirer les Murs inclinés et vous pouvez modifier leur angle d'inclinaison avec les commandes de la palette contextuelle dans les vues 3D et de Coupe.
En 3D, vous pouvez :
•Incliner un mur ou modifier son angle d'inclinaison en sélectionnant son point d'angle et en le translatant le long du plan horizontal. (Utilisez Modifier angle dans la palette contextuelle)
Remarque : Vous ne pouvez pas incliner un mur dont la ligne de référence se trouve à son centre.
•Etirez un mur incliné en déplaçant son arête supérieure ou inférieure le long du plan du mur (Utilisez Etirer hauteur oblique
•Etirer verticalement un mur incliné. (Utilisez Etirer hauteur dans la palette contextuelle) Lorsque vous modifiez la hauteur du mur, l'épaisseur du mur reste inchangée, mais son angle d'inclinaison est ajusté.
Vous pouvez utiliser les mêmes fonctions en vue de Coupe. (“Modifier Angle d'inclinaison” n'est possible que si la ligne de référence du mur est perpendiculaire à la ligne de coupe.) En vue de Coupe, le champ Distance de l'Inspecteur permet d'éditer l'inclinaison du mur en utilisant sa valeur de décalage, par ex. la distance.

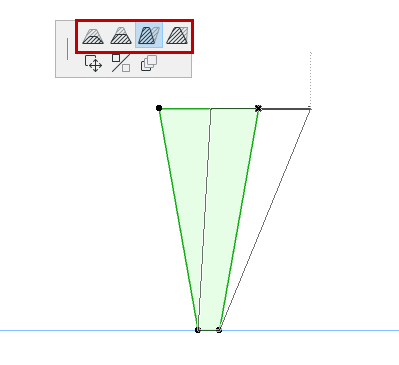

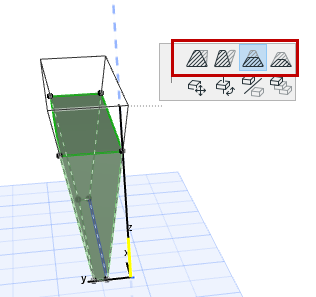

Edition d'un mur doublement incliné
Il existe quatre manières d'éditer un mur doublement incliné en vue 3D ou Coupe :
