Définir structure de poteau/segment
Sélectionnez un poteau ou un segment de poteau.

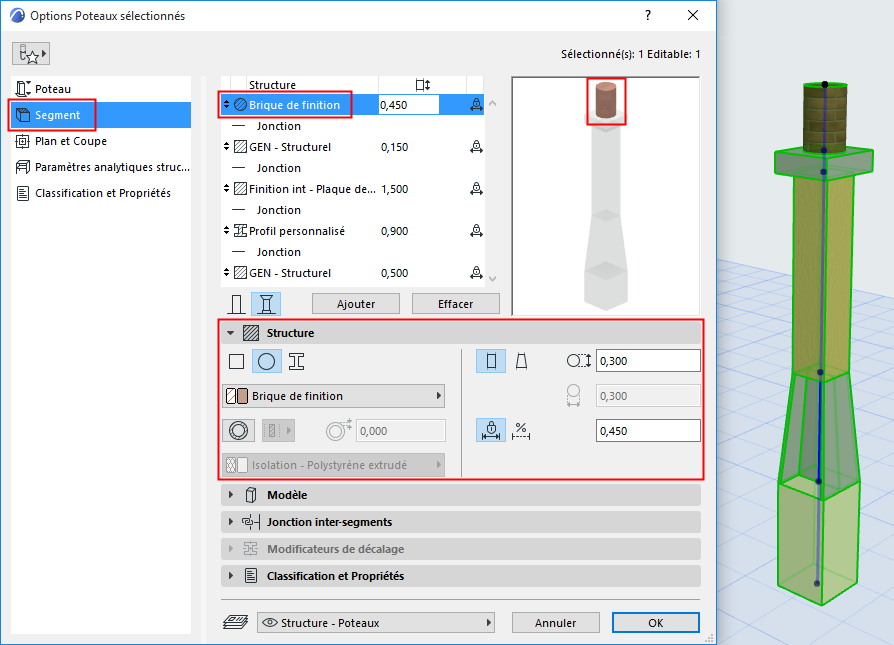

Utilisez le volet Structure du dialogue Options Poteau (page Segment) pour définir les propriétés de sa structure et sa longueur (fixe ou flexible).
Pour les segments sélectionnés : ces réglages sont également disponibles en mode d'édition de poteau.
Coupe transversale
Cliquez sur une icône pour définir la coupe transversale du segment.
•Rectangulaire
•Circulaire
•Profil complexe

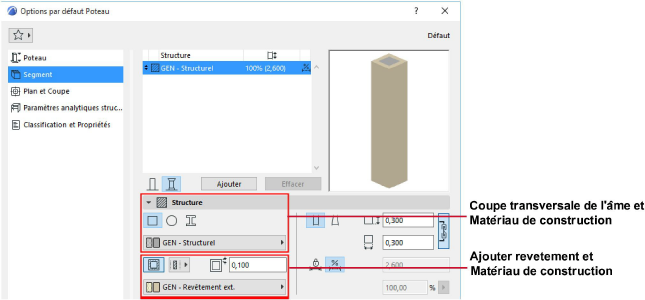

Matériau de construction
Pour un poteau rectangulaire ou circulaire :
•utilisez le menu déroulant pour choisir son matériau de construction.
•Ajoutez un revêtement éventuel. (Voir aussi Ame et revêtement.)
Pour un poteau à Profil complexe :
•utilisez le menu déroulant pour choisir son profil.
Remarque : Ce menu déroulant n'apparaît que pour les profils dont le contrôle “Disponible pour” inclut les poteaux. Les profils sont définis avec la commande Options > Attributs élément > Gestionnaire de profils

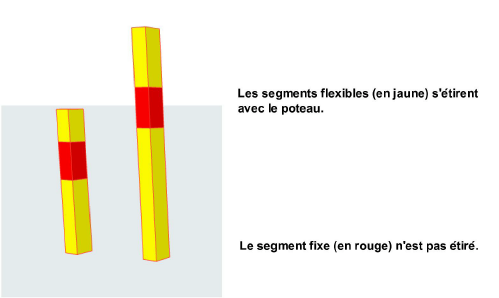

Longueur de segment (fixe ou flexible)
Pour chaque segment sélectionné : Définissez une longueur fixe ou flexible en cliquant sur l'icône correspondante dans le volet Structure.

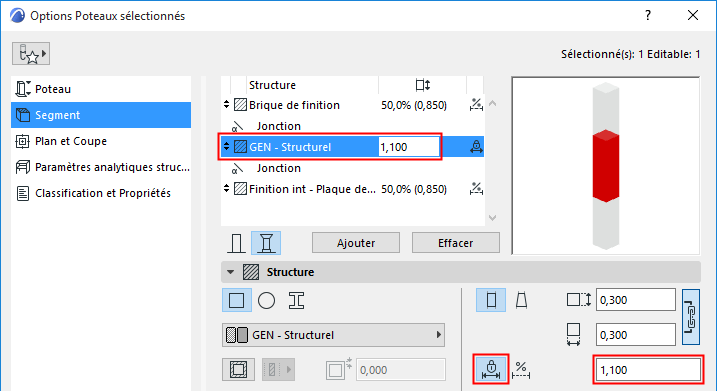

•Pour les segments de longueur fixe : Définissez la longueur. Cette longueur restera inchangée, même si le poteau est étiré. (Vous pouvez également saisir la longueur d'un segment sélectionné dans la liste Structure.)

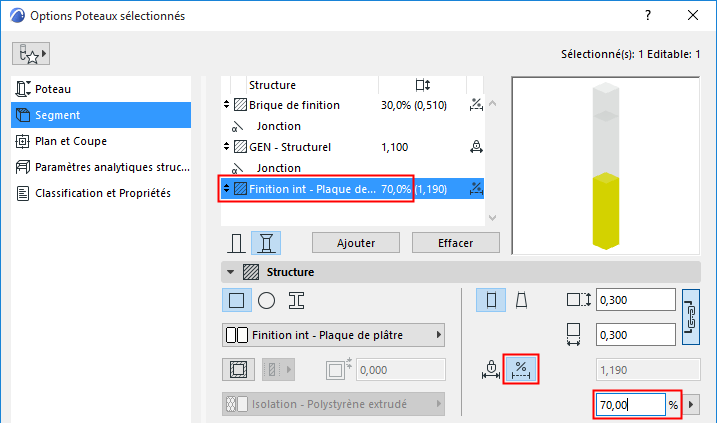

•Pour les segments flexibles : Définssiez la longuer en pourcentage de l'ensemble des segments flexibles. (La longueur totale des segments flexibles est de 100%.) La longueur du segment sera étirée en conséquence, si le poteau est étiré.
Longeur de segment - éditer en 3D
1.Sélectionnez le poteau dans la Fenêtre 3D.
2.Cliquez sur le point chaud de la jonction (sur l'axe de référence du poteau).
3.Dans la palette contextuelle, choisissez Déplacer jonction inter-segments pour ajuster la longueur du segment.
Remarque : Si vous faites glisser le point chaud sur le point chaud de segment adjacent, ceci aura l'effet de supprimer le segment entier.
