Les Poteaux et les autres éléments
L'affichage de leurs intersections dépend de la priorité d'intersection du matériau de construction : c'est le chiffre le plus élevé qui aura priorité.
Remarque : Chaque matériau de construction possède sa propre priorité d'intersection définie dans le dialogue Matériaux de construction.
•Si deux matériaux de construction identiques s'intersectent, aucune ligne de séparation ne sera visible.
Voir aussi Intersections d'éléments.
Poteaux et murs composites : Enveloppé ou Libre
Utilisez les icônes Libre et Enveloppé de la Zone informations de l'outil Poteau ou du dialogue Options Poteau pour déterminer l'interaction des poteaux avec les murs composites.

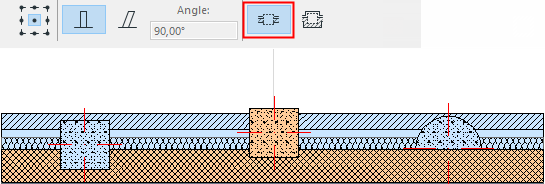

Libre
Les poteaux libres ne modifient pas la forme du mur, mais ils le découpent en rompant les couches du mur.
La ligne de séparation entre les couches du mur et le poteau est éliminée là où les matériaux de construction des deux sont identiques.

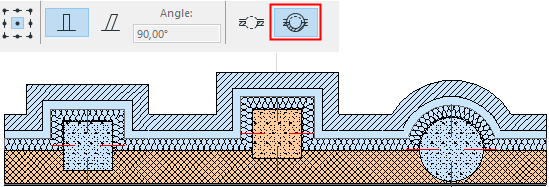

Enveloppé

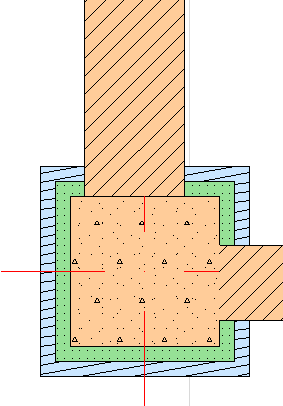

Les poteaux enveloppés peuvent rompre les couches structurelles des murs droits, verticaux, composites.
Les autres couches (non structurelles) de mur revêtent le poteau et leur épaisseur s'ajoute à celle du poteau.
•Le type de mur composite doit avoir au moins une couche structurelle et une couche non structurelle (qui s'ajoutera au poteau)
•Le poteau doit intersecter la ou les couche(s) structurelle(s) du mur composite
Remarque : Les couches structurelles des structures composites sont définis dans le dialogue Options > Attributs Elément > Structures composites.
•L'enveloppement n'est pas disponible pour :
–Les poteaux inclinés, profilés, effilés ou constitués de plusieurs segments
–Les poteaux dont le revêtement est défini comme “Finition” (voir Structure de revêtement : Ame, Finition, Autre)
–Les poteaux qui intersectent des murs courbes, inclinés ou polygonaux
–Les poteaux dont une extrémité ferme un angle
Affichage 3D des poteaux enveloppés
Dans la vue 3D, les poteaux placés avec l'option de construction Revêtement reprennent la surface des murs liés même si le mur n'est pas une composite et même si aucune couche de mur n'est configurée pour revêtir les poteaux.
Les poteaux sans revêtement conservent leurs propres surfaces en 3D.
Les poteaux peuvent être raccordés à des toits ou à des coques.
Voir Raccorder des éléments à un toit ou à une coque.
Vous pouvez raccorder un poteau à un toit à pan unique.
Voir Raccorder des éléments à un toit à pan unique.
Utilisez Ajuster les éléments aux dalles pour ajuster des poteaux aux niveaux spécifiques d'une ou plusieurs dalles situées au-dessus et/ou en-dessous de ces poteaux.
Voir Ajuster des éléments aux dalles.
Pour les poteaux à l'intérieur d'une Zone :
Voir Relation aux Zones.
