Utilisez le dialogue Options Poutre ou incliner la poutre graphiquement dans la Fenêtre 3D.

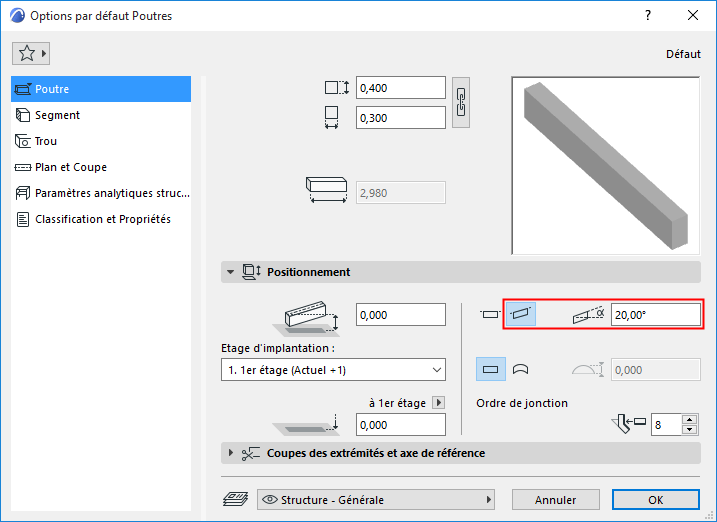

Définir angle d'inclinaison dans Options poutre
1.Dans le dialogue Options poutre (page Poutre, volet Positionnement) ou dans la Zone Informations, choisissez l'icône Incliné.
2.Saisissez un angle d'inclinaison en degrés.
La valeur doit être entre -89° et +89°, mesurée à partir du point de départ de la poutre.
3.Choisissez une méthode de placement dans la Zone Informations et placez le poteau.

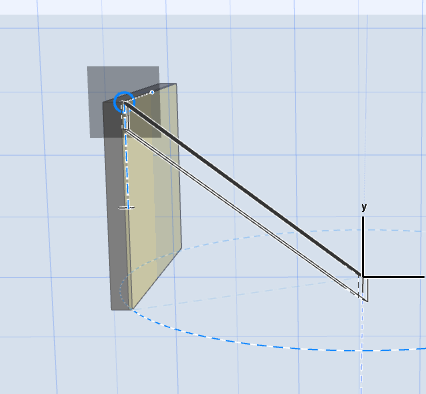

Création de poutre par deux clics
1.Choisissez l'option de géométrie Poutre simple dans la Zone Informations.
1.Cliquez deux fois pour placer les deux extrémités de la poutre.
2.Dans la Fenêtre 3D :
–Faites attirer les extrémités par des éléments existants
–Appuyez sur la touche Maj pour contraindre la saisie à un plan d'édition.
Remarque : Si la poutre possède déjà un angle d'inclinaison défini (dans Options poutre ou dans la Zone Informations), cet angle sera appliqué sans tenir compte de la contrainte.

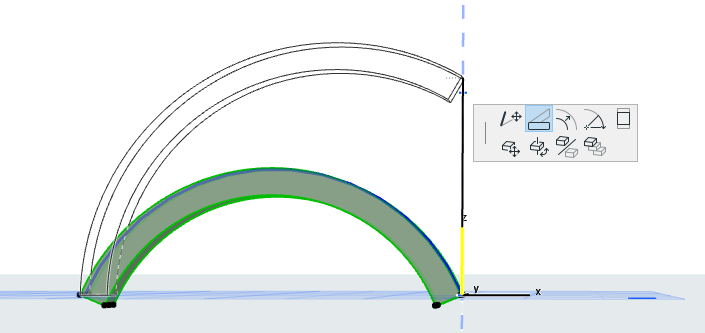

Une poutre verticalement courbée existante peut également être inclinée.
