Etirer longueur/Modifier angle
Utilisez les commandes de palette contextuelle sur l'extrémité de l'axe de référence de la poutre.

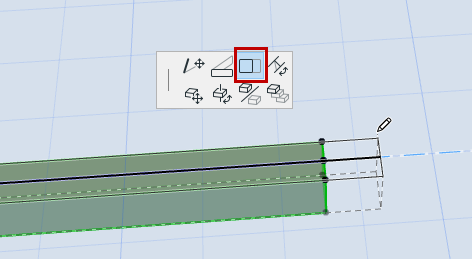

•Etirer longueur
Pour une poutre inclinée :
•Etirer longueur avec pente fixe

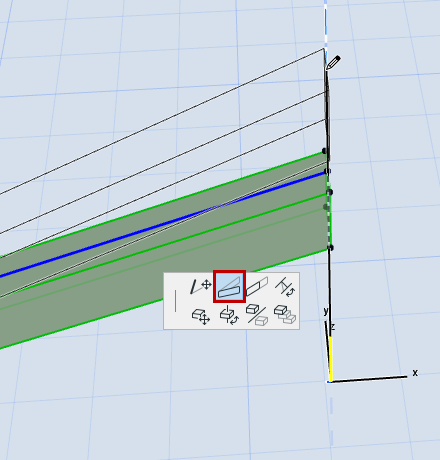

•Modifier angle

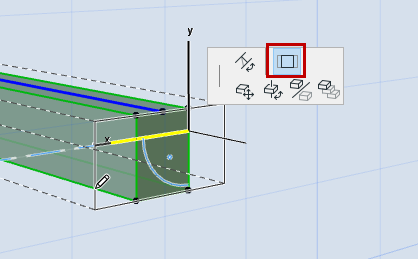

Etirer Coupe transversale de Poutre
Pour une poutre non courbe et non segmentée :
Dans la fenêtre Plan ou 3D, utilisez les commandes de la palette contextuelle pour étirer les dimensions de la coupe transversale de la poutre.
Remarque : Il est également possible d'étirer des poutres en vue de coupe, à condition que la ligne de référence de la poutre soit perpendiculaire à la ligne de coupe.
Une autre solution consiste à utiliser la commande Edition > Modifier > Etirer-Réduire.
Editer une poutre inclinée en plan
1.Sélectionnez la poutre inclinée sur le Plan.
2.Dans la palette contextuelle de la ligne de référence, cliquez sur la commande Hauteur d'extrémité.
3.Dans le dialogue Hauteur d'extrémité de poutre, saisissez la nouvelle hauteur de l'extrémité de la poutre sélectionnée.
