Sélectionner et modifier un trou de mur

Modifier un seul trou

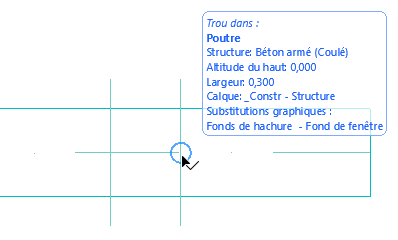

1.Utilisez l'une des méthodes suivantes :

•L'outil Flèche étant actif, cliquez au centre du trou.

•Si un autre outil est actif, appuyez sur la touche Maj et cliquez au centre du trou.

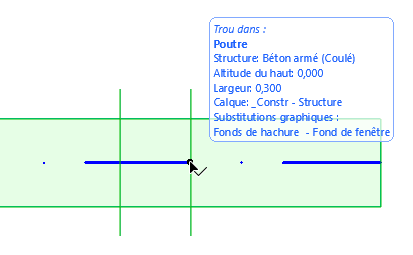

Le trou a été sélectionné.

2.Ouvrez le dialogue Options poutre sélectionnée, allez au volet Trou et modifier la forme et la taille du trou sélectionné (vous pouvez également utiliser les contrôles de la Zone Informations).

•Forme : Rectangulaire ou circulaire

•Contours sur Plan : Choisissez le Symbole Plan : afficher le contour ou afficher l'axe seulement

•Taille : Saisissez ici les dimensions horizontales et verticales du trou. Dans le cas des trous circulaires, vous devez saisir le diamètre.

•Position : Distance entre le centre du trou et la surface supérieure de la poutre.

Modifier tous les trous

1.Sélectionnez la poutre. Tous les trous de poutre sont également sélectionnés.

2.Ouvrez le dialogue Options poutre sélectionnée, allez au volet Trou et modifier simultanément tous les trous de poutre (vous pouvez également utiliser les contrôles de la Zone Informations).

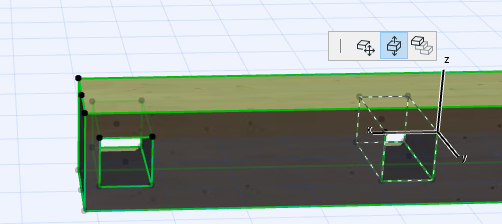

Déplacement graphique du percement de poutre

•Déplacez le trou latéralement le long de la poutre (en Plan ou en 3D)

•Déplacez le trou vers le haut ou le bas le long de l'axe en Z (3D)

Trous dans les poutres courbes

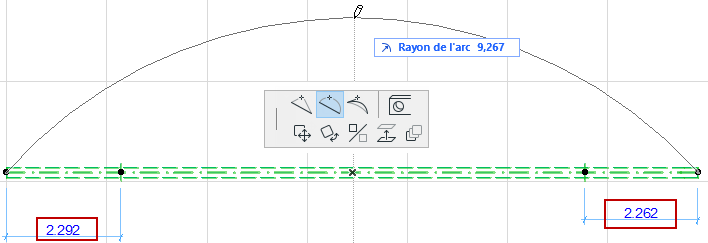

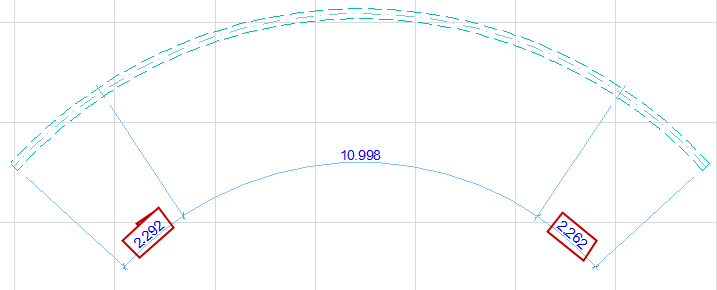

Supposons que vous ayez créé des trous dans une poutre droite (selon des distances données par rapport aux extrémités des poutres) et que vous ayez ensuite courbé cette poutre (comme présenté ci-dessous.

Le dialogue Positions des ouvertures de mur vous permet de choisir la manière de traiter la nouvelle positions des trous dans la poutre courbe :

Garder distance: Les distances mesurées des trous à partir de l'extrémité de poutre la plus proche (comme mesurées le long de l'arc de la poutre centrale) restent inchangées.

Garder proportions: Les trous conservent la même distance proportionnelle par rapport aux extrémités de poutre.
