Découpes d'extrémité de poutre

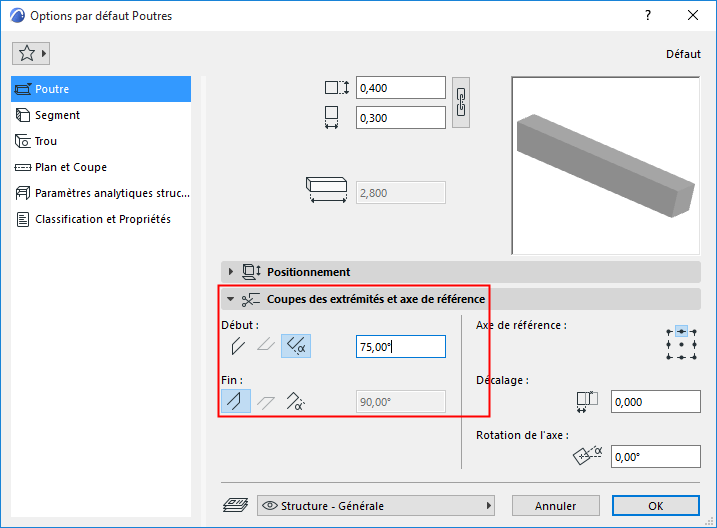

Allez au volet Coupes d'extrémité et axe de référence du dialogue Options Poutre ou aux contrôles d'angle de départ et de fin de la Zone Informations de la poutre.

Définissez les arêtes de départ et de fin de la poutre ainsi que leur angle qui peut être horizontal, vertical ou personnalisé.

Remarque : L'angle horizontal n'est disponible que pour les poutres inclinées.

Vous pouvez également éditer cette géométrie graphiquement :

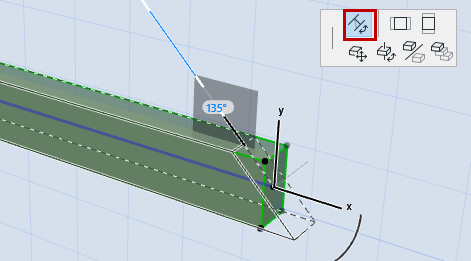

–Sélectionnez une poutre en 3D. Cliquez sur la surface de son extrémité, puis choisissez Rotation angle de jonction dans la palette contextuelle.
