Affichage des poutres sur le Plan et Coupe
Allez à la page Plan et Coupe du dialogue Options Poutre.
Voir Affichage des éléments sur le Plan et la Coupe.

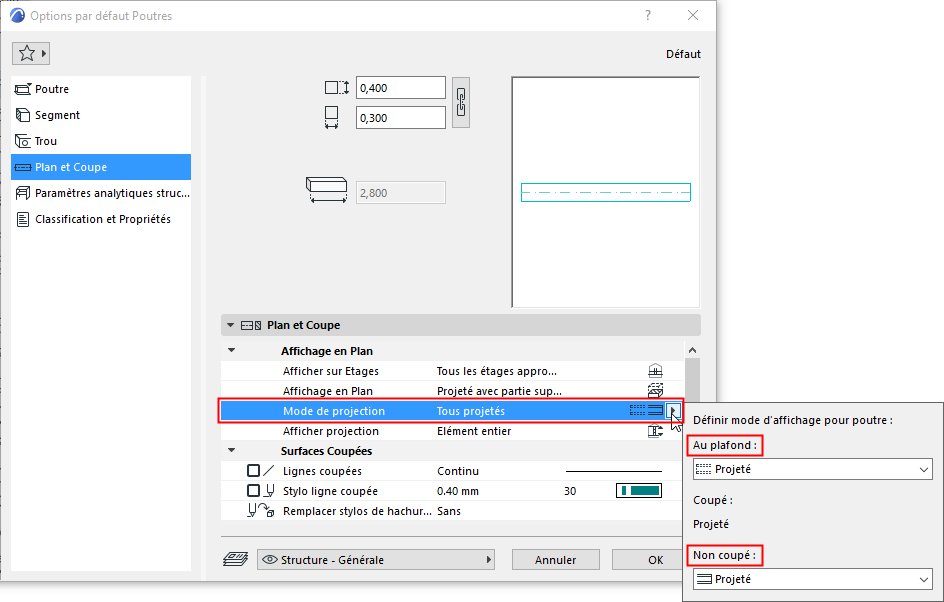

Mode de projection
Une fois que vous avez défini l'affichage en Plan, utilisez le Mode de projection pour finaliser chacun des composants affichés (Partie supérieure, Non coupé) de la poutre : comme Symbolique ou comme Projeté.
Les parties coupées d'une poutre utilisent toujours l'affichage Projeté.
•Les options disponibles dépendent de l'Affichage Plan choisi en haut : certains composants peuvent être masqués, vous ne pouvez pas définir un mode d'affichage pour ceux-ci.
Contours
•Toujours afficher contour : Cochez ceci pour afficher le contour de cette poutre même si l'Option vue modèle choisie masquerait les contours de poutre.
Lignes cachées

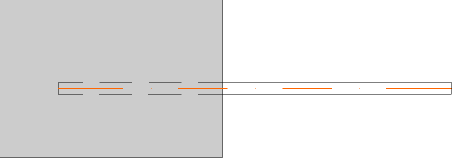

Définissez les attributs de Lignes cachées. Les lignes cachées sont utilisées pour les poutres sous les dalles, si cette option est activée dans le dialogue Options vue modèle.
Voir Options vue modèle pour éléments de construction.
Poutre sous dalle : Utiliser Lignes cachées

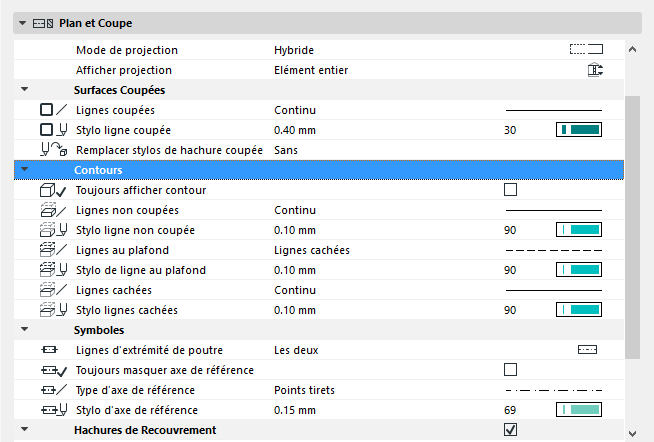

Utilisez ces contrôles pour définir les réglages des composants symboliques de la poutre.
•Lignes d'extrémité de poutre : Ces options permettent d'afficher ou masquer l'une ou l'autre des lignes de fin de poutre, voire toutes les deux. (La ligne de fin est la partie du contour qui est perpendiculaire à l'axe longitudinal de la poutre.)
•Toujours masquer axe de référence : Cochez ceci pour masquer l'axe de référence de cette poutre même dans le cas où l'Option vue modèle choisie l'afficherait.
•Choisissez un type de ligne et une couleur de stylo pour l'axe de référence de la poutre.
