Affichage en Plan (paramétrage de l'élément) :
Disponible pour les murs, poutres, poteaux, toits, coques, formes.
Utilisez le menu déroulant Affichage en Plan du volet Plan et Coupe du dialogue de paramétrage de l'élément.
Les options varient selon les éléments.
Projeté avec partie supérieure
Affiche la partie coupée du modèle 3D de l'élément (par ex. coupée par le niveau du plan de coupe) et en plus la partie au-dessus (c'est-à-dire la partie de l'élément qui se trouve au-dessus du plan de coupe, plus la partie non coupée, vers le bas).
Remarque : “Projeté avec partie supérieure” est le choix d'affichage par défaut des murs et poteaux inclinés et complexes, ainsi que de tous les toits et toutes les poutres.
Projeté
affiche la partie coupée du modèle 3D de l'élément, ainsi que sa partie non coupée (sa partie inférieure).
Si vous choisissez l'une des deux options projetées (Projeté avec partie supérieure ou Projeté), vous pouvez régler aussi l'étendue de la projection avec les options Afficher projection.
Pour une description détaillée, voir Afficher projection.
affiche uniquement la partie coupée par le plan de coupe. (Disponible pour éléments de construction, non disponible pour portes et fenêtres.)
Quelques options d'affichage abstraites sont également disponibles :
Coupe symbole
(Disponible pour les murs droits simples, les ouvertures et les poteaux verticaux et complexes seulement.)
La projection entière du plan sera affichée comme coupée en utilisant les attributs de ligne et de hachure coupée des éléments, quelle que soit leur position verticale.
Cette option n'est disponible que si le contrôle Afficher sur Etage est réglé sur Etage d'implantation seulement. Les options de plan de coupe de Plan n'affectent pas l'affichage de ces éléments.
Contours seulement

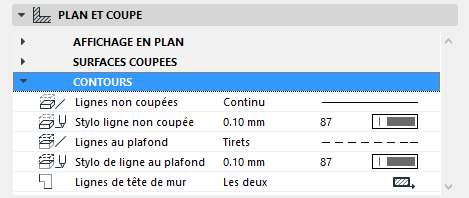

le contour de l'élément entier est affiché avec les attributs de l'élément non coupé. (Les attributs non coupés sont définis pour chaque élément en utilisant les contrôles de “Contour” du volet Plan et Coupe de son propre dialogue de paramétrage.)
Tout au plafond
le contour de l'élément entier est affiché avec les attributs de la partie supérieure de l'élément. (Les attributs de la partie supérieure sont définis pour chaque élément en utilisant les contrôles de “Contour” du volet Plan et Coupe de son propre dialogue de paramétrage.)
