Superficie de composant d'éléments basiques et composites

Pour la plupart des éléments, la surface calculée est celle de la projection sur un plan virtuel qui passe par le centre du composant.

Voir la vidéo

Voir la vidéo

Le tableau suivant vous donne davantage de détails sur le calcul de surface de chaque type d'élément.

Elément basique ou composite

Plan utilisé pour le calcul de la surface projetée du composant de la composante projetée ?

Mur droit régulier

Le plan vertical qui passe par le centre du composant.

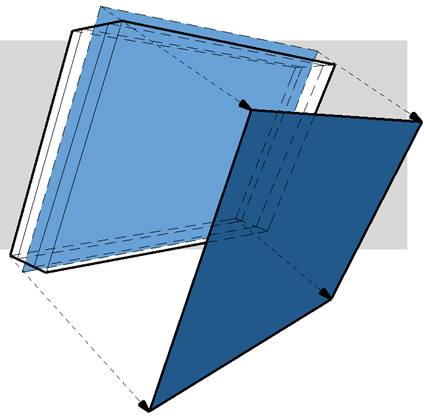

Mur incliné

Le plan incliné qui passe par le centre du composant.

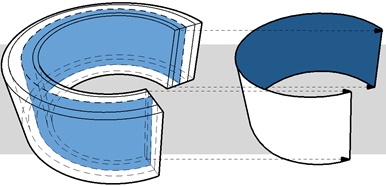

Mur courbe

Le plan du cylindre vertical qui passe par le centre du composant.

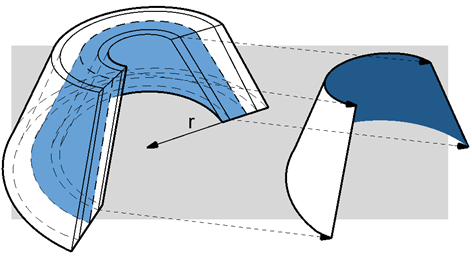

Mur incliné courbe

Le plan incliné du cône qui passe par le centre du composant.

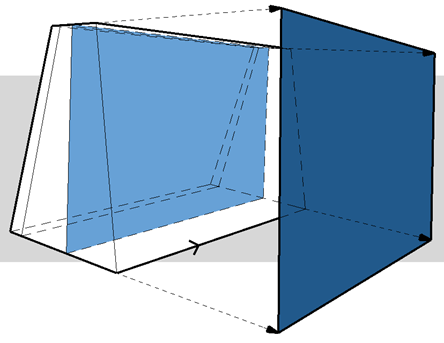

Mur doublement incliné

Le plan du composant d'épaisseur variable le plus proche de la ligne de référence du mur.

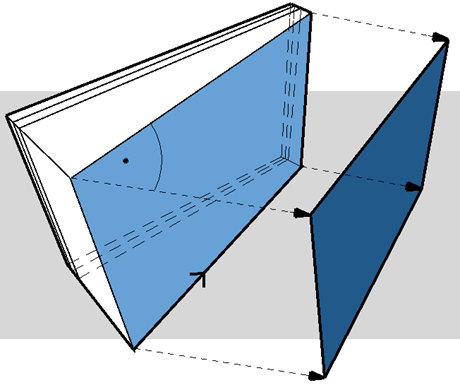

Mur trapézoïdal

Le plan du composant d'épaisseur variable le plus proche de la ligne de référence du mur.

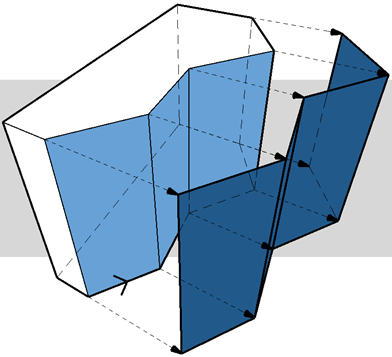

Mur polygonal

Le ou les plans du ou des polygones verticaux définis par la ou les arêtes de référence.

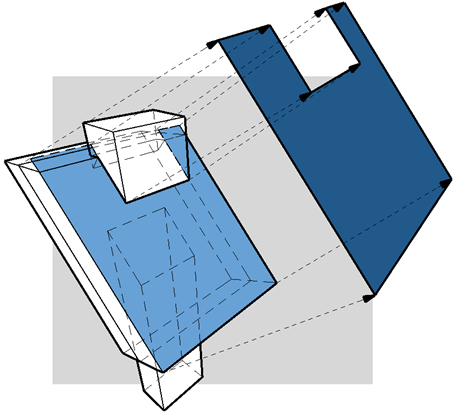

Toit

Le plan du toit.

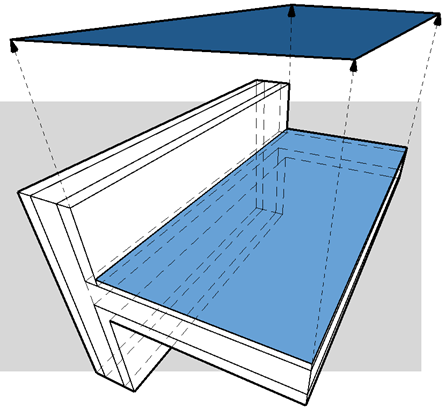

Dalle

Le plan de la dalle.

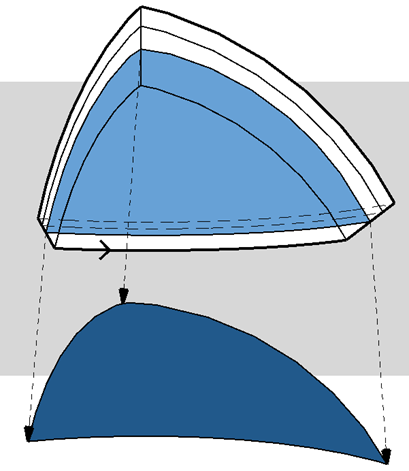

Coque

Le plan du composant le plus proche du plan de référence de la coque

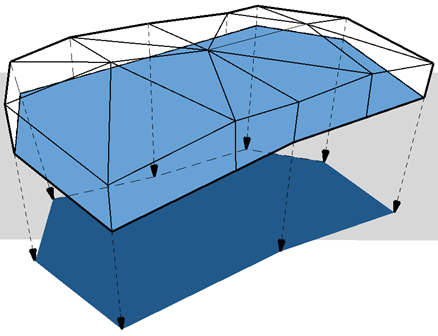

Maillage

Le plan de référence du maillage

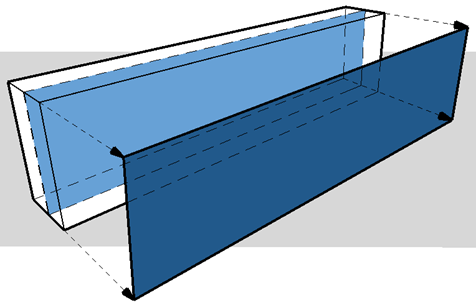

Poutre droite

Le plan vertical de la poutre


Poteau sans revêtement

Pas de surface de composant calculé.

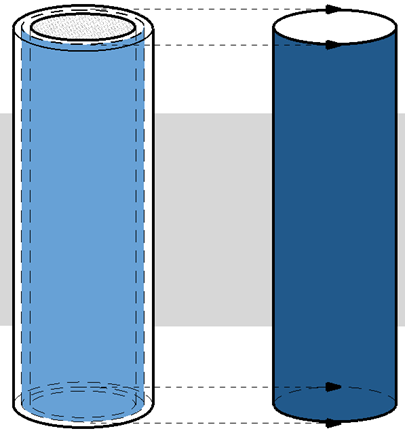

Poteau avec revêtement (circulaire)

Poteau circulaire avec revêtement : Le plan de la ligne centrale du composant revêtement.

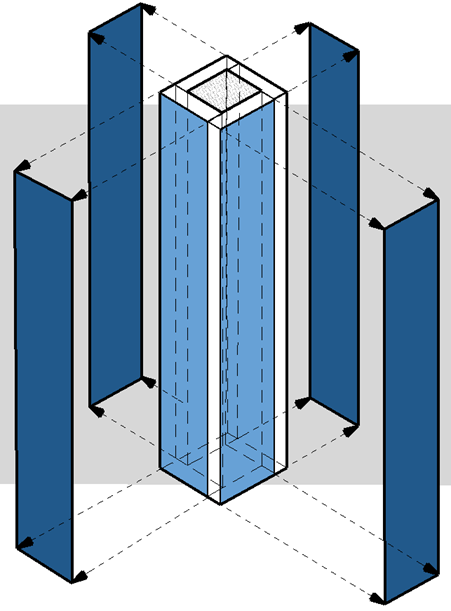

Poteau avec revêtement (rectangulaire).

Le programme calcule le revêtement comme s'il était divisé en quatre comme sur la figure, et c'est le plan vertical qui est utilisé.


Forme

Pas de surface de composant calculé.
