Les Cotations angulaire affichent des valeurs d'angle
•entre deux lignes ou arêtes linéaires
•ou l'angle d'un élément courbe
Remarque : Les cotations angulaires ne sont pas disponibles dans la fenêtre Document 3D.
Méthodes de construction de la Cotation angulaire
La Cotation angulaire possède deux méthodes de construction que vous pouvez choisir dans la Zone Informations ou dans le dialogue Options Cotation angulaire :
•méthode de construction Cotation intérieure (angle aigu) :
•méthode de construction Cotation extérieure (angle obtus) :
Placer une cotation angulaire entre deux arêtes
Pour coter l'angle formé par deux arêtes :

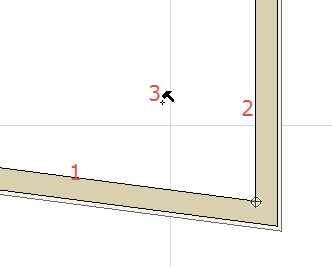

1.Cliquez sur une arête ou sur une ligne.
2.Cliquez sur une deuxième arête ou ligne.
3.Cliquez une troisième fois pour placer la cotation angulaire.
Vous pouvez également cliquer sur quatre points quelconques dans la fenêtre ou sur une Ligne guide pour définir deux vecteurs. Cliquez de nouveau pour placer la cotation angulaire entre les deux vecteurs : dans ce cas, la cotation angulaire ne sera pas associative.
Placer une cotation angulaire sur un élément courbe
1.Choisissez l'outil Cotation angulaire dans la boîte à outils.

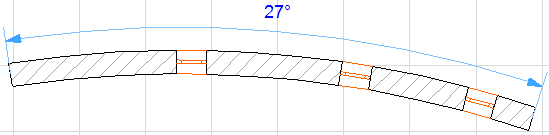

2.Cliquez sur l'élément courbe. Les deux points d’extrémité de l’arc se marquent alors automatiquement.
3.Cliquez avec le curseur en forme de marteau pour placer la cotation.
Options Cotation angulaire
La plupart des réglages de ce dialogue sont identiques à ceux qui se trouvent ici : Options de l'outil Cotation

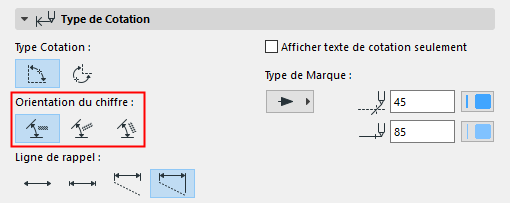

Orientation du chiffre
Choisissez une position pour le chiffre de la cotation : horizontale, perpendiculaire ou parallèle.
