Publier un Hyper-modèle BIMx avec l'assistant

Utilisez cette méthode(Fichier > Publier hyper-modèle BIMx) pour créer un nouveau Jeu de publication d’Hyper-modèle BIMx à partir de votre modèle Archicad en quelques étapes simples.

Comparé à la méthode Publier, l'assistant est plus facile, mais les options de personnalisation sont plus limitées :

•Vous ne pouvez enregistrer qu'une seule Vue 3D dans l'Hyper-modèle.

•Vous ne pouvez pas choisir parmi les différentes mises en page : vous pouvez inclure toutes les mises en page, aucune mise en page ou un seul sous-ensemble de mises en page.

•Vous disposez de moins d'options pour limiter la taille du modèle ou pour affiner les informations sur les éléments exportés.

Pour tirer pleinement parti des données de modèle Archicad dans BIMx, essayez d'enregistrer le Jeu de publication en utilisant plutôt la palette Publier le projet-Organisateur. Voir Publier hyper-modèle BIMx : Méthode de publication (méthode détaillée).

Etapes de la publication avec l'assistant Hyper-modèle BIMx

1.Dans la Fenêtre 3D, configurez la vue souhaitée. Elle servira de base à votre Hyper-modèle.

Si vous voulez inclure au modèle BIMx une galerie des postions de caméra, placez des caméras en Plan et sélectionnez-en une.

Remarque : Il se peut que vous deviez optimiser le modèle Archicad avant de l'enregistrer au format BIMx pour assurer des performances optimales. Voir BIMx : Notes sur les données du modèle, les paramètres du modèle 3D et les textures.

2.Choisissez Fichier > Publier Hyper-modèle BIMx.

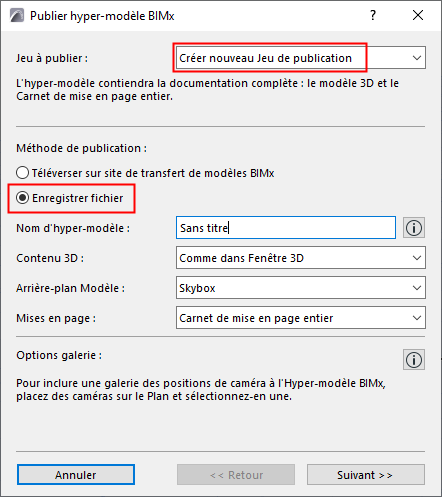

3.Dans le dialogue qui apparaît, choisissez Créer nouveau jeu de publication.

4.Choisissez une méthode de publication : Téléverser sur site de transfert de modèles BIMx ou Enregistrer fichier.

–Téléverser sur le site de transfert de modèles BIMx téléversera le fichier sur bimx.graphisoft.com. ((Vous devez vous inscrire avant de pouvoir utiliser ce site.)

5.Nom d'hyper-modèle : Vous pouvez utiliser ce champ pour donner un autre nom à votre Hyper-modèle.

Remarque : L'Hyper-modèle inclura les données d'Infos du Projet et de Prévisualisation Projet d'Archicad.

6.Contenu 3D : Choisissez une option pour filtrer le contenu 3D du modèle :

–Comme dans Fenêtre 3D : Utilisez la vue courante

–Les options Masquer Objets et Conserver éléments structurels seulement restreignent le nombre des éléments inclus à la vue 3D, ce que réduit la taille du fichier.

7.Arrière-plan Modèle : Choisissez un arrière-plan à utiliser lors de l'exploration du modèle 3D dans BIMx.

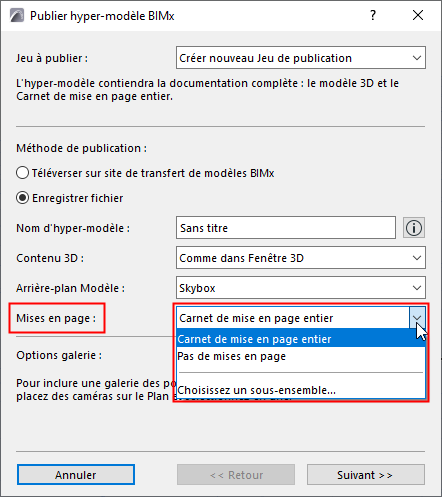

8.Mises en page : Choisissez les mises en page à inclure à l'Hyper-modèle BIMx : Carnet de mise en page entier ; pas de mises en page ; ou un sous-ensemble sélectionné.

–Cliquez sur Choisir un sous-ensemble pour sélectionner l'un des sous-ensembles du Carnet de mises en page.

Remarque : Si vous utilisez l'assistant, vous ne pouvez pas ajouter ou enlever des mises en page individuelles dans le nouveau Jeu de publication. Vous devez utiliser pour cela la palette Publier le Projet/Organisateur.

9.Définissez les options de la Galerie :

Options de galerie pour le parcours de caméras

Si le Jeu de publication contient un parcours de caméras : définir les options de la Galerie.

•Ajouter caméras comme éléments de galerie individuels: Un élément de galerie individuel (un point de vue d'image) sera créé à partir de chaque caméra du parcours de caméras courant d’Archicad. (Dans BIMx, vous pouvez ensuite combiner ces articles de la galerie dans une présentation)

•Créer un seul film pour la galerie: Un seul élément de galerie de type film sera créé à partir du parcours de caméras courant d'Archicad

10.Cliquez sur Suivant.

11.Configurez les options selon la méthode de publication choisie (Téléverser ou Enregistrer).

Si vous téléversez l'Hyper-modèle BIMx :

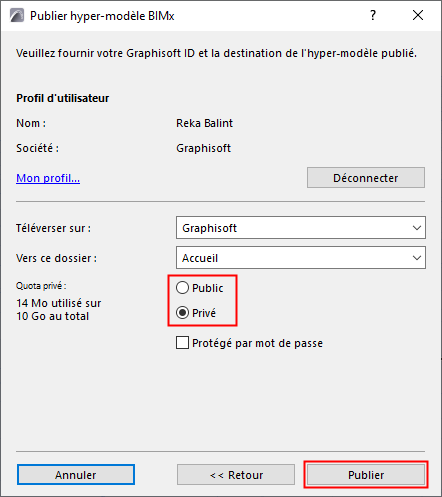

•Choisissez entre téléverser vers le Domaine public ou dans un Dossier privé. Si vous choisissez Dossier privé, vous pouvez éventuellement protéger le fichier par un mot de passe.

Remarque : L'option Dossier privé n'est disponible que dans l'emplacement réservé à votre société, pour les utilisateurs en possession d'un contrat de service de logiciel (SSA) ou Forward pour Archicad.

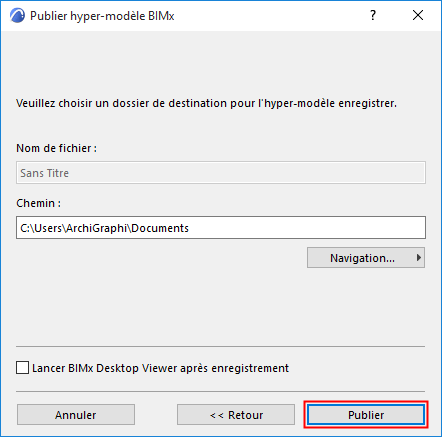

Si vous enregistrez l'Hyper-modèle BIMx :

•Saisissez un chemin de destination pour le fichier.

•Vous pouvez également cocher la case Lancer BIMx après enregistrement pour ouvrir le modèle BIMx dans BIMx Desktop.

Remarque : La dernière version de l'application BIMx Desktop est disponible uniquement dans Microsoft Store et Apple App Store. Veuillez utiliser la version du Store pour rester à jour.

Vous pouvez en apprendre plus ici.

12.Cliquez sur Publier.

Voir détails dans Étape 6 : Le processus de publication.
