Options des outils de type ligne
S'applique aux lignes, aux arcs, aux polylignes et aux splines.
Réglages uniformes pour les outils Ligne : Cochez cette case pour appliquer les réglages définis dans ce dialogue à tous les outils de type ligne : Ligne, Arc de cercle, Spline, Ligne chaînée.
Les Favoris de l'un des outils parmi les quatre outils de type Ligne (Ligne, Arc, Polyligne, Spline) peuvent être appliqués à chacun des autres éléments de type Ligne.
Volet Paramètres généraux de Ligne
•Sélectionnez un type de ligne à éditer à partir du menu déroulant.
•Entrez un numéro de stylo (1-255) pour la ligne/arc/polyligne/spline.
•Cliquez sur la couleur pour ouvrir une palette de sélection de Couleur de stylo pour la ligne/arc/polyligne/spline.
•Pour les polylignes seulement : Choisissez une préférence pour le traitement du motif d'un type de ligne pointillé.
•Cochez la case Limite de Zone pour permettre que des lignes délimitent automatiquement les zones placées.
Flèche
Cliquez sur les icônes de Marque pour choisir une Ligne sans marque, avec marque au début, à la fin, ou les deux.
(Non disponible pour les cercles et les ellipses).
•Entrez une valeur ici pour la hauteur de la marque.
•Tapez ici un numéro de Couleur de stylo (1-255) pour la Marque.
•Cliquez ici pour dérouler le menu de sélection Couleur de stylo pour la marque.

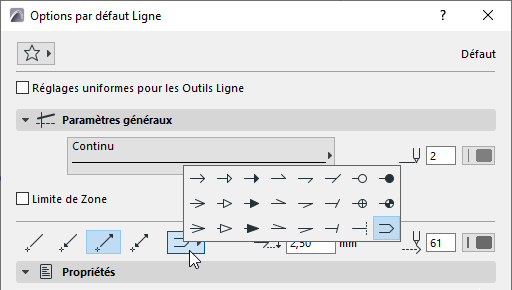

•Cliquez sur l'icône de la marque pour dérouler le menu de sélection de styles de marque.
Le dernier type de flèche double la ligne. (Outil Ligne uniquement.)Le curseur est attiré par la ligne d'axe invisible entre les deux lignes visibles.
Le volet Propriétés de Ligne est identique pour les outils Ligne, Arc/Cercle, Polyligne et Spline.
