Style et dimensions de cadre (pour portes)

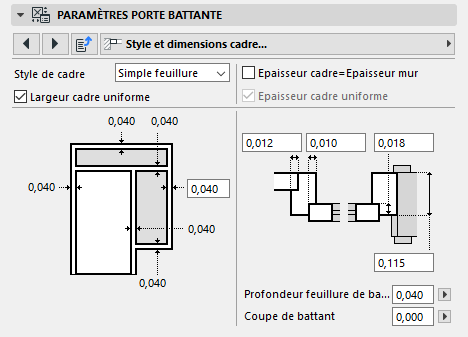

La description ci-dessous concerne la page Options Style et dimensions du volet Interface graphique d'une “Porte battante” tiercée vitrée avec imposte, provenant de la Bibliothèque Archicad internationale.

Style de cadre : Choisissez l'un des trois styles de cadre.

Remarque : Si la porte choisie utilise un type d'ouverture à va-et-vient (défini sur le page Réglages généraux), c'est automatiquement le style de Bloc le plus simple qui sera utilisé. Dans ce cas, il n'y a pas d'autre option disponible.

En fonction du Style de cadre choisi, définissez des paramètres pour la largeur et l'épaisseur du cadre, ainsi que l'épaisseur du battant de la vitre.

Epaisseur cadre=Epaisseur mur : Cochez cette case pour que le cadre et le mur aient une épaisseur identique.

Décochez la case Epaisseur de cadre uniforme si vous voulez varier le paramètre d'épaisseur cadre.

Remarque : Par défaut, cette case à cocher est active et grise (non éditable). Ce paramètre ne devient disponible que si vous avez défini une Epaisseur de cadre égale à l'Epaisseur du mur et que tous les châssis de porte s'ouvrent dans la même direction. (Par défaut, les battants de porte et leurs tierces vitrées et impostes s'ouvrent dans des directions opposées.)
