Öffnungen in der Oberflächen-Auswertung

Angenommen, Sie haben eine Öffnung in einer Wand.

Wenn Sie der Öffnungs-Oberfläche eine Überschreibung zuweisen, erhalten ihre Innenflächen ein eigens Oberflächenmaterial (z.B. Tapete).

Denken Sie also beim Auflisten der Flächen daran, dass es hier insgesamt drei mögliche Flächen gibt:

•eine Wandoberfläche

•plus die beiden Seiten der Überschreibung der Öffnungsfläche („Tapete“)

Je nachdem, was Sie auflisten möchten, stellen Sie sicher, dass die Oberflächen-Auswertung nur die benötigten Flächen zählt. Flächen, die durch ein „abdeckendes“ Element blockiert sind, werden in der Auswertung nicht berücksichtigt.

Um Elemente als „abdeckend“ festzulegen, verwenden Sie den Dialog Sichtbare Oberfläche reduzieren der Schema-Einstellungen für Oberflächenauswertung. (siehe Parameter Sichtbare Oberfläche in Oberflächen-Auswertungen).

Siehe Beispiele unten.

Beispiel: Auflisten der lackierten Oberfläche der Öffnung

Eine Öffnung schneidet eine Wand, und Sie haben die Innenflächen der Öffnung mit einer Überschreibung „lackiert“.

Die lackierte Oberfläche der Öffnung hat theoretisch zwei Seiten.

Sie wollen, dass die Auswertung die Oberflächen-Überschreibung der Öffnung auflistet, aber nur ihre sichtbare Seite. So erzielen Sie dieses Ergebnis:

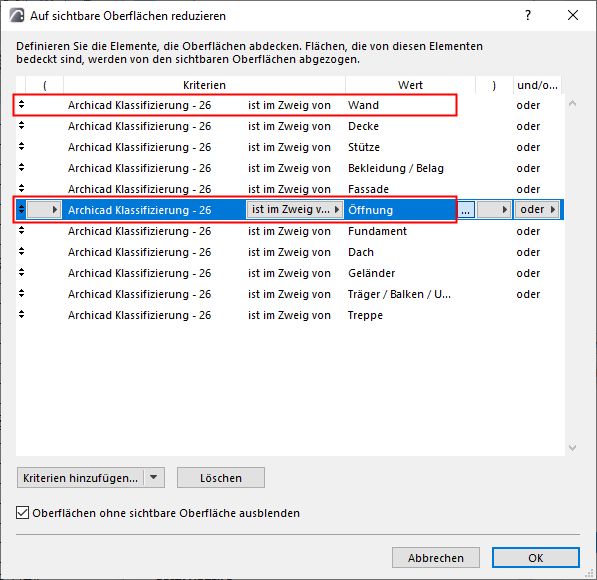

•Fügen Sie der Liste „Auf sichtbare Oberflächen reduzieren“ Wände hinzu (um die nicht sichtbare Seite der „Lackierung“ auszuschließen)

•Fügen Sie der Liste „Auf sichtbare Oberflächen reduzieren“ Öffnungen hinzu (um die ursprüngliche, nicht lackierte Fläche der Wand auszuschließen)

Beispiel: Listen Sie nur die Wandoberfläche auf; die Öffnung ist nur ein Durchbruch

Die Öffnung ist lediglich ein in die Struktur geschnittenes Loch und hat KEINE Oberflächen-Überschreibung.

Anmerkung: Wenn die Öffnung keine Überschreibung hat, können Sie ihre Oberfläche nicht auflisten. Eine solche Öffnung kann aber das Host-Element immer noch abdecken.

Sie möchten nur die Oberfläche des Host-Elements zählen und die Öffnung ignorieren. Stellen Sie sicher, dass die Öffnungen nicht so festgelegt sind, dass sie die Oberflächen der Host-Elemente bedecken. So erzielen Sie dieses Ergebnis:

•Entfernen Sie Öffnungen aus der Liste „Auf sichtbare Oberflächen reduzieren“ (um die Öffnungsfläche der Wand sichtbar zu machen)

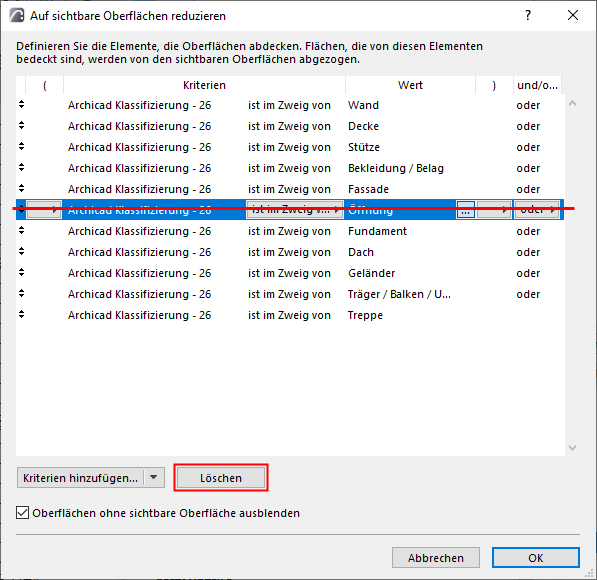

Entfernen von Öffnungen aus der Liste „Auf sichtbare Oberflächen reduzieren“
