Parameters­cript

Kurze Beschrei­bung

Lange Beschreibung

Schall­dämmwert

Schalldämmungs­wert (sofern vorhan­den) gemäß der Definition in den Fenster-Einstellun­gen (Abschnitt Beschreibung im Teilfenster Dachfen­ster Einstellungen).

Einschrän­kung im Dach

“Horizontal” oder “Vertikal” entspre­chend der Angabe im "Vorschau und Positionierung" der Dachfenstereinstel­lungen.

Legt fest, wie das Dachfenster bei der Verschiebung seiner Position begrenzt ist, wenn die zugrunde liegende Dach­geometrie geändert wird.

Rand-Höhe

Abstand, um den der Dachfensterrah­men aus der Dach- bzw. Schalenebene extrudiert wird.

Der Wert 0 bedeutet, dass das Dachfen­ster flach aufliegt.

Brand­schutz

Brandschutzwert (sofern vorhanden) gemäß der Defini­tion in den Fenster-Einstellungen (Abschnitt Beschrei­bung im Teilfenster Dachfenster Einstel­lungen).

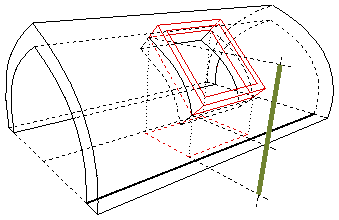

Sturzhöhe

Vertikale Höhe des Dachfenster-Stur­zes

Die Sturz- oder Brüstungshöhe wird gemessen vom Anker (z. B. Geschoss 0), gemäß der Definition im Teilfenster Vor­schau und Positionierung.

Marker-Text

Der im Einstellungs­dialog im Bemaßungsmarker-Teilfenster unter "eigener Text" ange­gebene Markertext.

Dieser Text ist standardmäßig identisch mit der Element-ID, es kann hier jedoch auch ein individueller Text zugewiesen werden.

Schale/Dach Öff­nungsflä­che

Fläche der durch das Dachfenster eingeschnittenen Öffnung.

Schale/Dach Öff­nungs­breite (Archicad 20)

Breite und Höhe der durch das Dachfen­ster eingeschnitte­nen Öffnung.

Schale/Dach Öff­nungvolu­men

Volumen der durch das Dachfenster eingeschnittenen Öffnung.

Volumenberechnung basierend auf dem Durchbruch, der sich durch das Aus­schneiden der GDL-Öffnungen aus der Schale bzw. dem Dach ergibt.

Schale/Dach Öff­nung B x H Größe

Schale/Dach Öff­nung B x H x T Größe

Schalen-/Dach-Dicke

Dicke des überge­ordneten Daches bzw. der Schale, in der das Dachfenster platziert ist.

Brüstungs­höhe

Höhe der Dachfen­sterbrüstung ent­sprechend der Anzeige im Teilfen­ster Vorschau und Positionierung.

Die Sturz- oder Brüstungshöhe wird gemessen vom Anker (z. B. Geschoss 0), gemäß der Definition im Teilfenster Vor­schau und Positionierung.

Brüstungs-/Sturzhöhe

Wert für Brüstung/Sturzhöhe entspre­chend der Defini­tion im Teilfenster Vorschau und Posi­tionierung des Ein­stellungsdialogs. (Der Wert misst den Abstand vom Sturz bzw. von der Brü­stung bis zur Dach-Aufsetzlinie, zum aktuellen Geschoss oder einem ande­ren Geschoss gemäß der Defini­tion des Nutzers.)

Größe laut Eingabe (Archicad 20)

Breite und Höhe der Dachfenstereinheit, entsprechend der Definition im Ein­stellungsdialog ("Parameter" oder "Individuelle Einstel­lungen").

Vertikaler Anker

Vertikaler Anker­punkt entsprechend der Definition im Teilfenster Vorschau und Positionierung. Sturz- und Brü­stungshöhe werden zum vertikalen Ankerpunkt gemes­sen.

Nicht relevant für Dachfenster in Schalen.
