Verwendung einer externen Datenbank zur Übersetzung nicht zugeordneter Profile

Ausgehende Archicad-Profile und eingehende 1D-SAF-Profile werden auf der Basis der Definitionen in den Profilzuordnungs-Teilfenstern (für Export bzw. Import) zugeordnet.

Für diejenigen, die in der Liste der Profilzuordnung NICHT anhand ihres Namens zugeordnet sind: Sie können die automatische Zuordnung auf der Basis einer Standard-Datenbank aktivieren. Dadurch können Sie im Vergleich zu einer manuellen Zuordnung viel Zeit und Aufwand sparen.

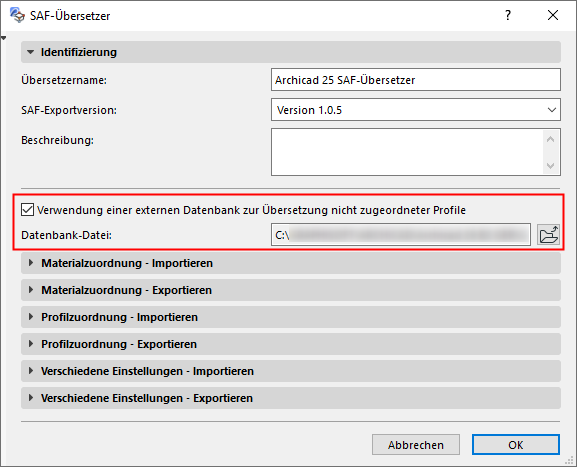

Aktivieren Sie diese Option im Identifizierungs-Teilfenster des SAF-Übersetzers.

Wenn Sie diese Option aktivieren, bezieht sich die Profilzuordnung auf eine vordefinierte Liste (eine Excel-Datei mit dem Namen „ExternalDB“), um alle ausgehenden Archicad-Profile und eingehenden Querschnitte zuzuordnen, die NICHT namentlich in den Profilzuordnungsfeldern zugeordnet sind.

Anmerkung: Für jeden eingehenden SAF-Querschnitt, für den es in Archicad kein entsprechendes Profil gibt, wird automatisch ein neues Profil-Attribut erstellt auf der Basis der Standard-Stahlprofile-Datenbank. Siehe Standard-Stahlprofile als Stützen oder Träger.

Position und Bearbeiten der externen Datenbankdatei (Gefertigte SAF-Querschnitte)

Die Excel-Datei “ExternalDB” befindet sich in Ihrem Grundeinstellungs-Ordner, in dem Sie Archicad installiert haben.

Prüfen Sie auch den Download-Standort auf vordefinierte Datenbankdateien, die zu diesem Zweck verwendet werden können. (Siehe Für Tragwerksanwendungen optimierte SAF-Datendateien herunterladen.)

Sie können Ihre eigene Datenbankdatei erstellen, sichern und anschließend Ihre individuelle zu verwendenden Datei durchsuchen. Sie müssen eine Excel-Datei mit einem einzigen Blatt verwenden, in dem zwei Spalten mit den gleichen Spaltennamen wie in der bereitgestellten Standarddatei enthalten sind.

Wichtig: Sie können die Standarddatei ExternalDB in Ihrer Archicad-Vorlage kopieren und bearbeiten, aber versuchen Sie NICHT, sie umzubenennen oder zu verschieben!

Priorität von Zuordnungsregeln

Die Regeln zur Anwendung von Archicad-Profilen und gefertigten SAF-Querschnitten werden in der folgenden Reihenfolge angewendet:

1.Zuordnung nach Namen, basierend auf der Liste im Profilzuordnungs-Paneel

2.Externe Datenbank (vorausgesetzt, die Option „Externe Datenbank verwenden“ ist markiert).

3.Einstellung „Andere Profile“. Dies ist die umfassende Definition für Archicad-Profile, die in den Schritten 1 und 2 weiter oben noch nicht zugeordnet wurden.
