Εξώθηση Τοιχοπετάσματος από ένα Κεκλιμένο Επίπεδο Εισαγωγής

Στο 3D Παράθυρο, μπορείτε να καθορίσετε οποιοδήποτε επίπεδο εισαγωγής.

Δείτε: Επίπεδο Εισαγωγής Τοιχοπετάσματος στο 3D Παράθυρο.

Δείτε το ακόλουθο μοντέλο στο 3D:

Ας υποθέσουμε ότι θέλετε να σχεδιάσετε το Τοιχοπέτασμα ώστε να εξωθηθεί κάθετα σε ένα επίπεδο εισαγωγής, ανάλογο της σχηματομορφής του κτηρίου. Χρειάζεστε ένα επίπεδο εισαγωγής κάθετο στο κεκλιμένο κτήριο.

1.Ενεργοποιήστε το εργαλείο Τοιχοπέτασμα και επιλέξτε την Απλή μέθοδο γεωμετρίας, συνδυαζόμενη με τη μέθοδο Κανονικό Διάνυσμα για το επίπεδο εισαγωγής:

2.Στο 3D παράθυρο, σχεδιάστε ένα Κανονικό Διάνυσμα που αναφέρεται στο κεκλιμένο σχήμα του κτηρίου (το επίπεδο εισαγωγής θέλετε να είναι κάθετο σε αυτό το διάνυσμα). Εδώ, σχεδιάστε το διάνυσμα ενώνοντας τις γωνίες της άνω και κάτω πλάκας:

3.Εμφανίζεται ένα επίπεδο εισαγωγής, το οποίο είναι κάθετο στο διάνυσμα.

4.Κάντε κλικ οπουδήποτε για να τοποθετήσετε το επίπεδο εισαγωγής.

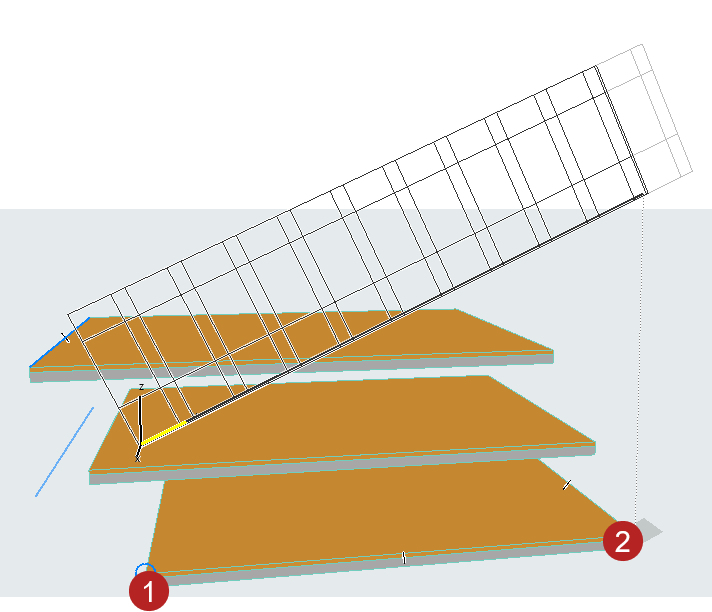

5.Τώρα είστε έτοιμοι να σχεδιάσετε τη γραμμή εισαγωγής. Η γραμμή εισαγωγής (που υποδεικνύεται από την έντονη ελαστική γραμμή) είναι δεσμευμένη και προβάλλεται κάθετα στο επίπεδο εισαγωγής. Κάντε κλικ στα δύο σημεία στα οποία θέλετε να αρχίζει και να τελειώνει το Τοιχοπέτασμα: σε αυτήν την περίπτωση, στις δύο μπροστινές γωνίες οποιασδήποτε πλάκας.

6.Εμφανίζεται ένα Τοιχοπέτασμα, αλλά πρέπει ακόμα να επεξεργαστείτε το Πλέγμα Διάταξης. Επιλέξτε το Τοιχοπέτασμα και πηγαίνετε στη φάση Επεξεργασίας.

7.Στη λειτουργία Επεξεργασίας, απενεργοποιήστε τα πάντα εκτός από το Πλέγμα Διάταξης.

8.Σύρετε τις γωνίες του πολυγώνου Πλέγματος Διάταξης στη θέση τους - πάνω στην πάνω και κάτω μπροστινή γωνία των πλακών. (Για να σύρετε το πολύγωνο, βεβαιωθείτε ότι έχετε επιλέξει το εσωτερικό πολύγωνο του Πλέγματος Διάταξης.)
