Άνω Συνδεδεμένες Σκάλες και Αλλαγμένο Ύψος Ορόφου

Όπως και οι Τοίχοι, οι Σκάλες μπορούν να συνδέονται με Ορόφους, και επομένως να ακολουθούν τις αλλαγές του ύψους των ορόφων.

Δείτε: Άνω Σύνδεση Σκάλας.

Όταν το ύψος Ορόφου αλλάζει λίγο, οι Σκάλες θα ακολουθούν αυτομάτως (ο αριθμός των ριχτιών θα παραμένει σταθερός, και μόνο το ύψος των ριχτιών θα αλλάζει – εντός των ορίων των Κανόνων).

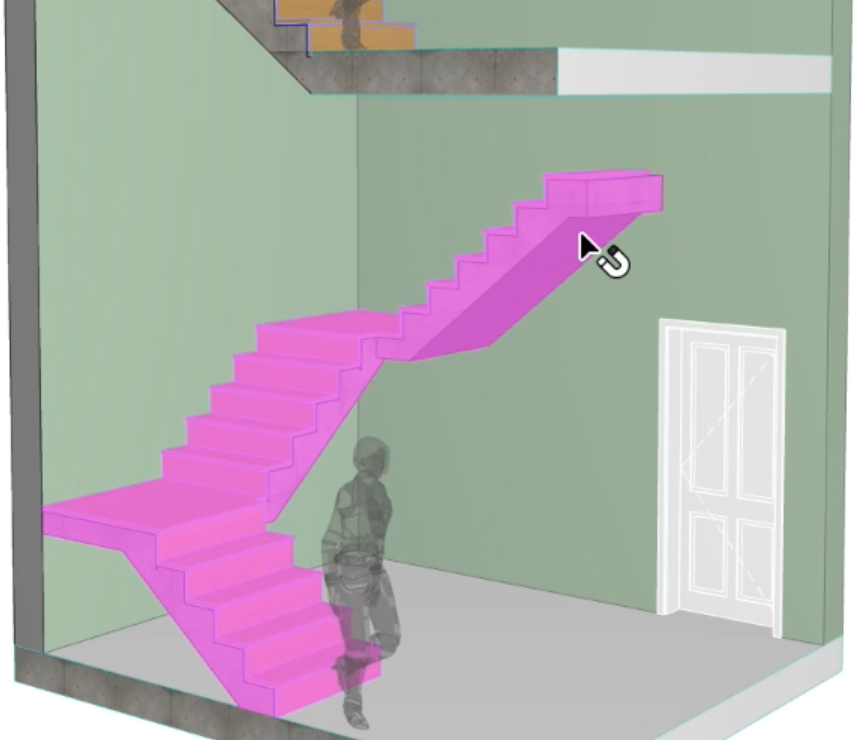

Όταν το ύψος Ορόφου αλλάζει πολύ, τότε το Archicad τονίζει τις επηρεαζόμενες Σκάλες ολόκληρης της μελέτης, μέχρι ο χρήστης να αλλάξει οποιοδήποτε από τα δεδομένα (π.χ. αριθμός βαθμίδων ή ύψος Ριχτιού).

Σημείωση: Για να ορίσετε το χρώμα τονισμού των μη έγκυρων Σκαλών, χρησιμοποιήστε τον έλεγχο για Ανάστροφα στοιχεία στο Επιλογές > Περιβάλλον Εργασίας > Επιλογές για Οθόνη.

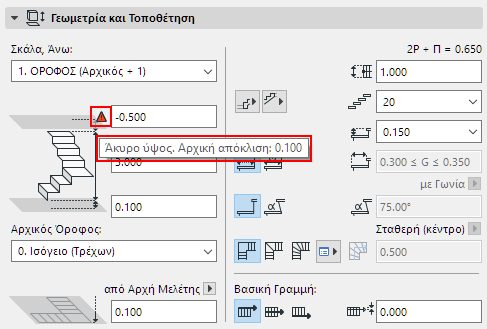

ΟΙ Ρυθμίσεις Σκάλας παρέχουν οπτική πληροφόρηση που υποδεικνύει τις αλλαγμένες παραμέτρους:

Για να καταστεί αποδεκτή η Σκάλα (δηλ. να εκτείνετε έως τον άνω όροφο), εισάγετε την αρχική τιμή απόκλισης στον διάλογο Ρυθμίσεων και στη συνέχεια αλλάξτε τον αριθμό των Ριχτιών εάν είναι απαραίτητο.

Εύρεση Άκυρης Σκάλας

Για να εντοπίζετε εύκολα τις Άκυρες Σκάλες σε μία μελέτη, χρησιμοποιήστε το ενσωματωμένο σύνολο Κριτηρίων Άκυρες Σκάλες της Εύρεσης και Επιλογής.
