Η λειτουργία Υπολογισμοί - Η ενσωματωμένη βάση δεδομένων των κατασκευαστικών στοιχείων του Archicad - μπορεί να χρησιμοποιηθεί για να εμφανίσει σε μορφή λίστας τον αριθμό, τις ποσότητες και τα συστατικά των στοιχείων μίας μελέτης, καθώς και τη συμμετοχή τους σε χωρικές μονάδες (Χώροι).
Η διαδικασία παραγωγής-αναφοράς που περιγράφεται σε αυτό το υποκεφάλαιο είναι μία απλή λειτουργία εξαγωγής. Χρησιμοποιήστε προκαθορισμένα υποδείγματα λίστας για να δημιουργήσετε απλές λίστες.
Έμπειροι χρήστες μπορεί να θέλουν να χρησιμοποιήσουν προσαρμοσμένη διάταξη και να προσαρμόσουν τις ιδιότητες φιλτραρίσματος.
Ολόκληρη η διαδικασία περιγράφεται λεπτομερώς στο “Οδηγός Υπολογισμών.pdf”, που είναι διαθέσιμο από το μενού Βοήθεια του Archicad.
Υπολογισμοί (Παλαιού Τύπου) - Διαδραστικός Πίνακας (Υποστηρίζεται)
Η λειτουργικότητα Υπολογισμών θεωρείται παλαιού τύπου, και είναι απίθανο να υποστηρίζει νέες στο Archicad.
•Τα Εργαλεία Σκάλα και Κιγκλίδωμα (από την έκδοση 21) δεν υποστηρίζονται.
•Οι τμηματικοί (αρθρωτοί) και κωνικοί Δοκοί και Υποστυλώματα (διαθέσιμοι από την έκδοση 23) δεν υποστηρίζονται. Οι Δοκοί και τα Υποστυλώματα ενός τμήματος (αρθρώματος) υποστηρίζονται όπως και στις προηγούμενες εκδόσεις.
Οι περισσότεροι χρήστες προτιμούν τον Διαδραστικό Πίνακας του Archicad. Οι Διαδραστικοί Πίνακες είναι μέρος του Χάρτη Μελέτης και οι πίνακες που παράγονται μπορούν να αποθηκευτούν σαν απόψεις και να εξαχθούν σε πινακίδες. Ένας Διαδραστικός Πίνακας είναι αμφίδρομα επεξεργάσιμος που συνδέεται με τα στοιχεία της μελέτης που περιέχει.
Θέματα αυτού του τμήματος:
Προτιμήσεις Μονάδων Υπολογισμού
Μερικές από τις εντολές που αναφέρονται σε αυτό το υποκεφάλαιο δεν εμφανίζονται στα προκαθορισμένα Προφίλ Περιβάλλοντος Εργασίας του Archicad. Αν σκοπεύετε να διαμορφώσετε λίστες (συστήνεται μόνο για τους έμπειρους χρήστες), χρησιμοποιήστε πρώτα το Επιλογές > Περιβάλλον Εργασίας > Μενού για να προσθέσετε τις εξής εντολές σε ένα υφιστάμενο μενού (π.χ. Έγγραφο > Πρόσθετα Καταγραφής):
•Ρύθμιση Σχεδίων Λίστας (αυτός ο διάλογος μπορεί να δεσμευτεί σε μία TW Μελέτη)
Σημείωση: Τα Σχέδια Λίστας θα λειτουργούν στις TW Μελέτες, μόνον όταν τα έχετε αποθηκεύσει στην Ενσωματωμένη Βιβλιοθήκη της μελέτης.
•Επεξεργασία Βάσης Δεδομένων (αυτός ο διάλογος μπορεί να δεσμευτεί σε μία TW Μελέτη)
•Νέες Ιδιότητες
•Επεξεργασία Ιδιοτήτων
•Ιδιότητες Τελευταίας Επιλογής
•Σύνδεση Ιδιοτήτων με Κριτήρια (αυτός ο διάλογος μπορεί να δεσμευτεί σε μία TW Μελέτη)
Το Archicad μπορεί να δημιουργήσει τρεις τύπους αναφορών με υπολογισμούς (προμετρήσεις): Λίστες Στοιχείων, Λίστες Συστατικών και Λίστες Χώρων.

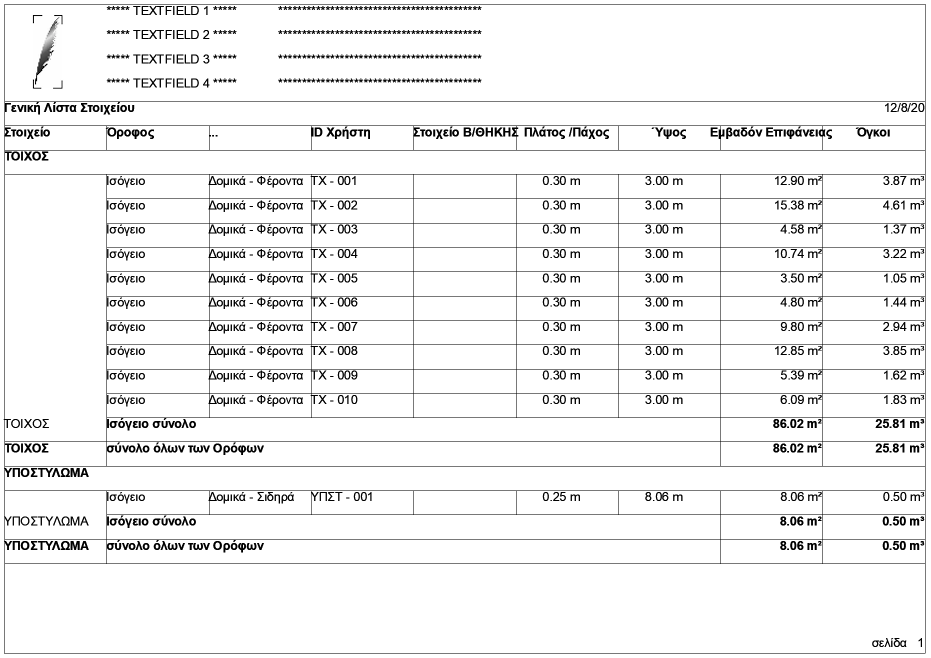

Οι Λίστες Στοιχείων χρησιμοποιούνται καλύτερα για τη δημιουργία καταλόγων και απογραφών, καθώς επίσης και για την παρουσίαση των παραμέτρων των κατασκευαστικών στοιχείων μίας μελέτης. Για την παραγωγή των Λιστών Στοιχείων, το Archicad φιλτράρει τη μελέτη ή την επιλεγμένη ομάδα, προκειμένου να βρει κατασκευαστικά στοιχεία τα οποία ανταποκρίνονται στο συνδυασμό ρυθμίσεων του επιλεγμένου Σχεδίου Λίστας. Τα στοιχεία που ταιριάζουν με τις ρυθμίσεις των φίλτρων θα εμφανιστούν στη λίστα μαζί με Παραμέτρους, Συστατικά και Περιγραφείς, αν έχει οριστεί κάτι τέτοιο στο Σχέδιο Λίστας.

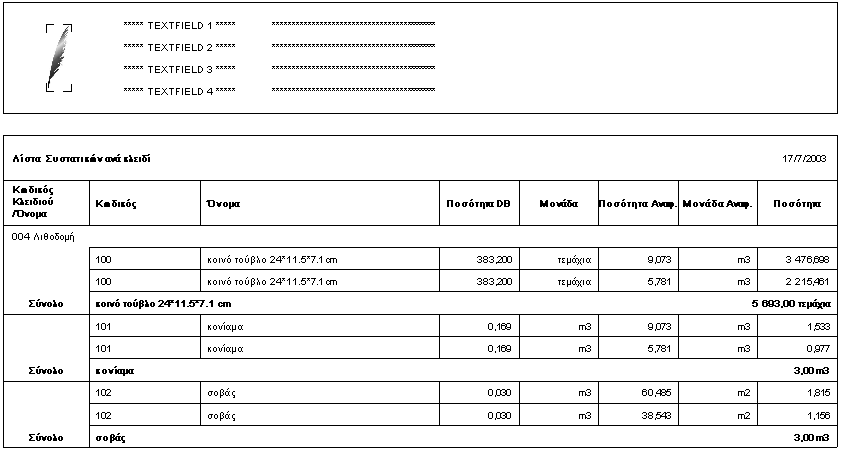

Οι Λίστες Συστατικών παράγονται όταν απαιτούνται προμετρήσεις, επιμετρήσεις ποσοτήτων ή τιμοκατάλογοι. Κατά κανόνα, σε αυτές τις αναφορές αθροίζονται και παρουσιάζονται ιδιότητες τύπου Συστατικών. Εντούτοις, μπορεί να αναγράφονται και ορισμένες παράμετροι στοιχείων.
Οι Λίστες Χώρων χρησιμοποιούνται συνήθως για τη δημιουργία καταλόγων δωματίων και επιπλώσεων. Οι Λίστες Χώρων είναι δυνατόν να περιλαμβάνουν παραμέτρους των Χώρων και σχετικά με αυτούς κατασκευαστικά στοιχεία. Όταν περιλαμβάνονται τα σχετικά με το Χώρο κατασκευαστικά στοιχεία, η αναφορά αποτελεί ουσιαστικά μία Λίστα Στοιχείων, στην οποία το εύρος των υπολογιζομένων στοιχείων περιορίζεται από τους Χώρους στους οποίους αυτά ανήκουν.
Ανάλογα με τι θέλετε να εμφανίζεται στη λίστα, μπορείτε να επιλέξετε τον τύπο Λίστας που θα χρησιμοποιήσετε. Μερικά συνήθη παραδείγματα είναι τα εξής:
|
Θέλετε τα κατασκευαστικά στοιχεία να αναγράφονται μαζί με βασικές πληροφορίες και παραμέτρους τους |
Λίστα Στοιχείου |
|
Θέλετε να αναγράφονται παράμετροι που αναφέρονται σε συγκεκριμένα κατασκευαστικά στοιχεία, όπως: Ύψος Ποδιάς Πόρτας, Αριθμός οπών σε Πλάκα |
Λίστα Στοιχείου |
|
Θέλετε να δημιουργήσετε πίνακες για Πόρτες/Παράθυρα: |
Λίστα Στοιχείου |
|
Θέλετε να αναγράφονται οι ποσότητες των συστατικών που είναι συσχετισμένα με κατασκευαστικά στοιχεία: |
Λίστα Συστατικών |
|
Θέλετε να αναγράφονται οι περιγραφείς που είναι συσχετισμένοι με κατασκευαστικά στοιχεία: |
Λίστα Συστατικών |
|
Θέλετε να δημιουργήσετε πίνακες δωματίων: |
Λίστα Χώρων |
|
Θέλετε να αναγράφονται Χώροι ή λεπτομερείς Παράμετροι Χώρων, όπως: Εξαχθέν Εμβαδόν Χώρου, Μείωση Εμβαδού Χώρου |
Λίστα Χώρων |
|
Θέλετε να αναγράφονται βασικές παράμετροι Χώρων (όπως: Όνομα Χώρου, Αριθμός Χώρου) στη θέση που βρίσκονται τα κατασκευαστικά στοιχεία που αναγράφονται |
Λίστα Στοιχείου |
Η σειρά των στοιχείων που θα συμμετέχουν στον υπολογισμό, εξαρτάται από την τρέχουσα επιλογή στοιχείων της Κάτοψης.
•Αν δεν υπάρχει επιλογή, θα χρησιμοποιηθούν και θα περάσουν από φίλτρα όλα τα στοιχεία ανάλογα με τον τύπο ή άλλα κριτήρια που ορίζει το επιλεγμένο Σχέδιο Λίστας.
•Αν υπάρχει κάποια επιλογή, θα χρησιμοποιηθούν μόνο τα επιλεγμένα στοιχεία.
Για περισσότερο εξειδικευμένη σειρά στοιχείων, χρησιμοποιήστε την εντολή Ρύθμιση Σχεδίων Λίστας και καθορίστε τα φίλτρα.
