Τοποθέτηση Τερματικού, Παρελκόμενου ή Εξαρτήματος

Χρησιμοποιήστε τα εργαλεία Τερματικό, Παρελκόμενο και Εξάρτημα για να τοποθετήσετε αυτά τα ΜΗΥ Στοιχεία και στη συνέχεια, συνδέστε τα σε μία όδευση.

Μία όδευση και ένα ΜΗΥ Στοιχείο μπορούν να συνδεθούν μόνο εάν ανήκουν στο ίδιο ΜΗΥ Σύστημα. (Δείτε: Ανάθεση ΜΗΥ Συστήματος). Κατά τη σχεδίαση της όδευσης, τα συμβατά ΜΗΥ Στοιχεία επισημαίνονται κατά την επαφή.

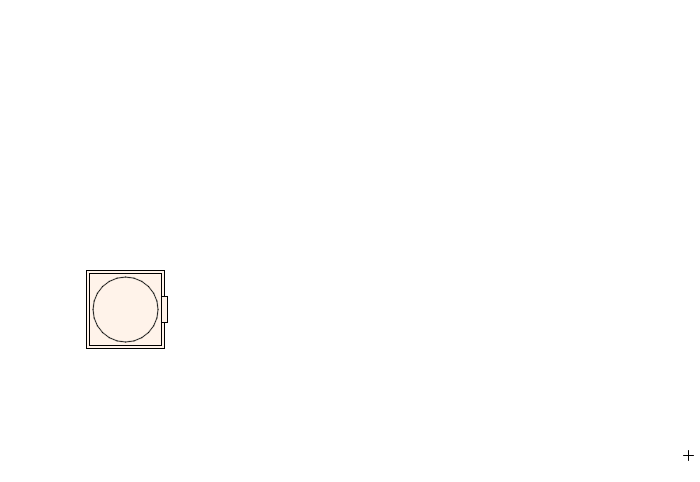

Σημείωση: Όταν τερματίζετε ένα στοιχείο όδευσης σε ένα τερματικό, ένα παρελκόμενο ή εξάρτημα, χρησιμοποιήστε τα βέλη άνω και κάτω για να βοηθήσετε στην εύρεση κατάλληλων επιλογών σύνδεσης της όδευσης.

Η όδευση θα συνδεθεί σωστά με το ΜΗΥ Στοιχείο. Η γεωμετρία Σύνδεσης περιλαμβάνει (όπου εφαρμόζεται): σχήμα, ύψος/πλάτος, πάχος τοιχώματος στοιχείου, τύπο σύνδεσης (δηλ. με φλάντζα ή όχι): είναι οι ίδιες παράμετροι που ορίζετε στην καρτέλα Συνδέσεις του πάνελ ΜΗΥ Ειδικές Ρυθμίσεις του στοιχείου.

Δείτε επίσης: ΜΗΥ-Συμβατά Στοιχεία Βιβλιοθήκης.
