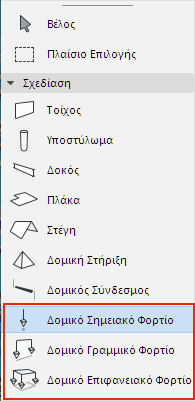

Υπάρχουν τρία εργαλεία Φορτίου στο Archicad:
•Δομικό Σημειακό Φορτίο
•Δομικό Γραμμικό Φορτίο
•Δομικό Επιφανειακό Φορτίο
Για να ανοίξετε τις Ρυθμίσεις του, κάντε διπλό-κλικ στο εργαλείο, στην εργαλειοθήκη.
|
|
|
|

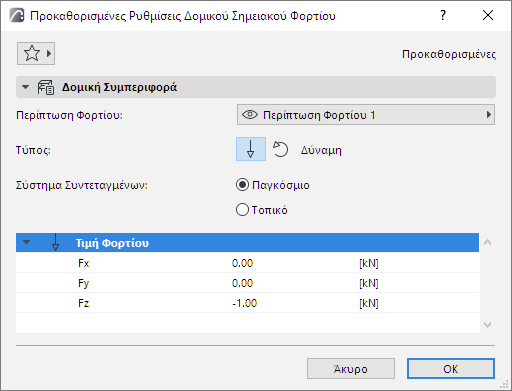

Ρυθμίσεις Σημειακού Φορτίου |

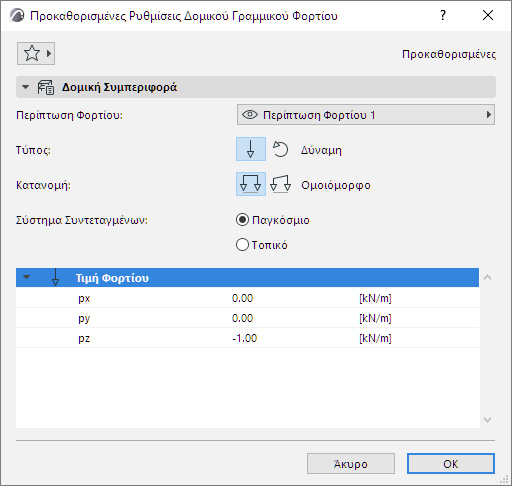

Ρυθμίσεις Γραμμικού Φορτίου |

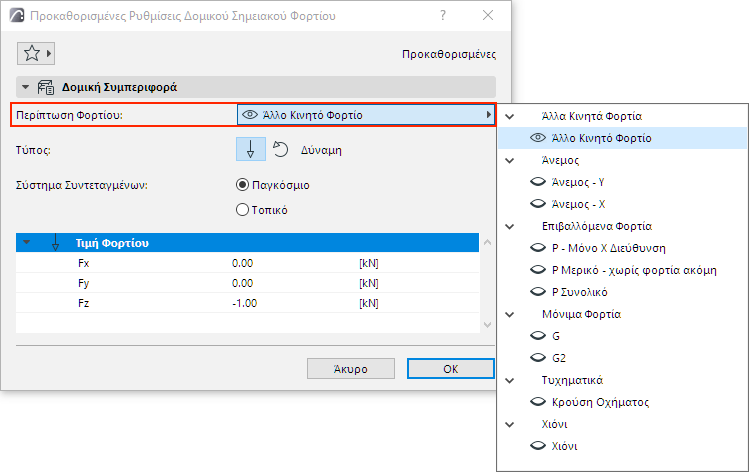

Διαλέξτε μία Περίπτωση Φορτίου για αυτό το στοιχείο Φορτίου.
Η Περίπτωση Φορτίου καθορίζει εάν ένα στοιχείο Φορτίου είναι ορατό ή όχι (παρόμοιο με την ορατότητα του στοιχείου ανάλογα με την κατάσταση του Ριζόχαρτού του).
Σχόλια:
–Ρυθμίστε τις ορατές Περιπτώσεις Φορτίου, χρησιμοποιώντας την παλέτα Περίπτωση Φορτίου, εξ ορισμού ορατή στο Δομικό περιβάλλον εργασίας.
–Η ορατή Περίπτωση Φορτίου μπορεί να αποθηκευτεί για κάθε άποψη, στις Ρυθμίσεις Άποψης.
Τύπος
Επιλέξτε Δύναμη ή Ροπή για να περιγράψετε την συμπεριφορά του Φορτίου.
Η Ροπή υποδεικνύεται με ένα διπλό βέλος και ένα καμπύλο βέλος.
Σημειακή Δύναμη Σημειακή Ροπή
Κατανομή (μόνο Γραμμικά Φορτία)
Περιγράφει την κατανομή Φορτίου κατά μήκος της.
•Ομοιόμορφο: Το Φορτίο κατανέμεται ομοιόμορφα κατά μήκος της ακμής. Οι τιμές Φορτίου είναι ίδιες και στα δύο άκρα.
•Τραπεζοειδές: Οι τιμές Φορτίου είναι διαφορετικές στα δύο άκρα. Η ένταση Φορτίου ποικίλλει γραμμικά μεταξύ των δύο σημείων.
Σύστημα Συντεταγμένων
Ορίζει τον τρόπο ερμηνείας της διεύθυνσης του διανύσματος της Τιμής Φορτίου.
•Παγκόσμιo (Σύστημα Συντεταγμένων): το παγκόσμιο σύστημα συντεταγμένων της μελέτης
•Τοπικό (Σύστημα Συντεταγμένων): τη διεύθυνση που ορίζεται για το γονικό στοιχείο του φορτίου
Τιμή Φορτίου
Για κάθε Φορτίο, καθορίστε την έντασή του σε κάθε διεύθυνση
|
Τιμή Σημειακού Φορτίου |
Περιγραφή |
|
Σημειακή Δύναμη |
|
|
Fx, Fy, Fz |
Το μέγεθος της Δύναμης που εφαρμόζεται στις διευθύνσεις Χ, Υ και Ζ. |
|
Σημειακή Ροπή |
|
|
Mx, My, Mz |
Το μέγεθος της Ροπής που εφαρμόζεται για τις διευθύνσεις Χ, Υ και Ζ. |
|
Τιμή Γραμμικού Φορτίου |
Περιγραφή |
|
Γραμμική Δύναμη |
|
|
px, py, pz |
Το μέγεθος της Δύναμης που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ σε όλα τα σημεία κατά μήκος του Γραμμικού Φορτίου |
|
px1, py1, pz1 |
Το μέγεθος της Δύναμης που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ στο σημείο αρχής του Γραμμικού Φορτίου |
|
px2, py2, pz2 |
Το μέγεθος της Δύναμης που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ στο σημείο τέλους του Γραμμικού Φορτίου |
|
Γραμμική Ροπή |
|
|
Mx, My, Mz |
Το μέγεθος της Ροπής που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ σε όλα τα σημεία κατά μήκος του Γραμμικού Φορτίου |
|
Mx1, My1, Mz1 |
Το μέγεθος της Ροπής που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ στο σημείο αρχής του Γραμμικού Φορτίου |
|
Mx2, My2, Mz2 |
Το μέγεθος της Ροπής που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ στο σημείο τέλους του Γραμμικού Φορτίου |
|
Τιμή Επιφανειακής Δύναμης |
Περιγραφή |
|
px, py, pz |
Το μέγεθος της Δύναμης που εφαρμόζεται στις διευθύνσεις Χ, Υ ή Ζ του Επιφανειακού Φορτίου. |

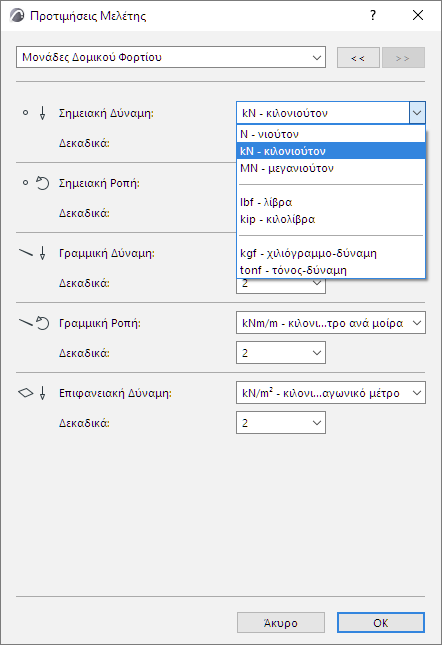

Μονάδες Δομικού Φορτίου (Προτιμήσεις Μελέτης)
Για κάθε εργαλείο και τύπο Φορτίου, ορίζετε τις μονάδες του στο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Δομικού Φορτίου:
