Αυτό είναι ένα πάνελ του διαλόγου Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου.
Στόχος: Ένα Συνεχές Δομικό Αναλυτικό Μοντέλο
Για να γίνει σωστά μία δομική ανάλυση, το εξαγόμενο μοντέλο πρέπει να είναι συνεχές: οι κόμβοι πρέπει να είναι συνδεδεμένοι. Αυτή η συνέχεια είναι απαραίτητη στη δομική ανάλυση, επειδή ένα αποσυνδεδεμένο μοντέλο οδηγεί σε σφάλματα.
Η πρώτη εικόνα παρακάτω δείχνει το αρχικό Δομικό Αναλυτικό Μοντέλο: μολονότι τα φυσικά στοιχεία συνδέονται μεταξύ τους στον πυρήνα τους, οι κόκκινοι (μη συνδεδεμένοι) κόμβοι των 1D και 2D Μελών υποδεικνύουν διάφορα σημεία που έπρεπε να είναι συνδεδεμένα.
Μια λύση είναι να δημιουργήσετε ή/και να εφαρμόσετε Κανόνες Προσαρμογής από τον διάλογο Κανόνες Δημιουργίας. Αυτοί οι κανόνες προσαρμόζουν τους συγκεκριμένους τύπους Μελών μεταξύ τους μέσω λειτουργιών Επιμήκυνσης, Αποκοπής, Απόκλισης και/ή Έλξης.
Σημαντικό: Οι προσαρμογές επηρεάζουν μόνο το Δομικό Αναλυτικό Μοντέλο. ΔΕΝ επηρεάζουν τη γεωμετρία των στοιχείων Φυσικού Μοντέλου!
Ως αποτέλεσμα, τα Δομικά Αναλυτικά Μέλη συνδέονται αυτόματα όπου εφαρμόζονται αυτοί οι κανόνες.

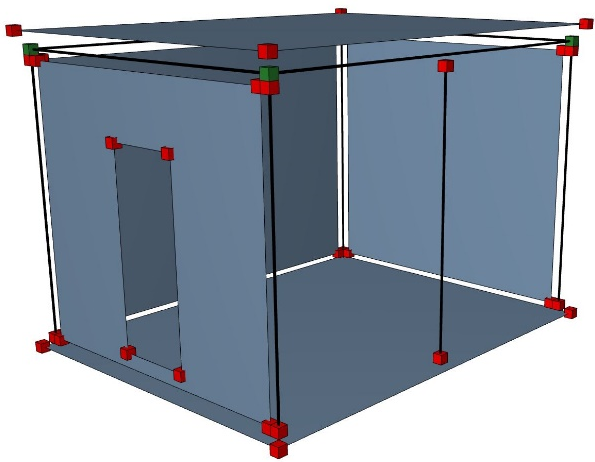

Πριν από Κανόνες Προσαρμογής: Αποσυνδεδεμένα Μέλη

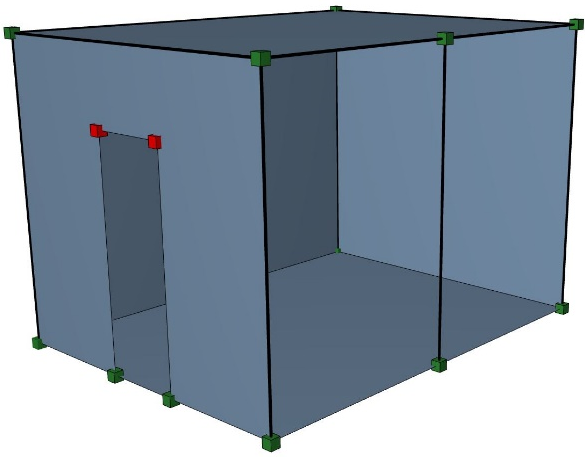

Μετά από Κανόνες Προσαρμογής: Συνδεδεμένα Μέλη
Συνθήκες για Προσαρμογή
Ένας Κανόνας Προσαρμογής εφαρμόζεται σε Μέλη μόνο όταν:
•Τα Μέλη πληρούν τα κριτήρια στοιχείου που ορίζονται στον Κανόνα Προσαρμογής
•Η προσαρμογή (π.χ. απόσταση επιμήκυνσης) είναι εντός των ανοχών και των συνθηκών που ορίζονται στον Κανόνα Προσαρμογής
•Τα δύο στοιχεία προσαρμογής έχουν σύνδεση πυρήνα (οι φέροντες πυρήνες συναντώνται σε ένα ή περισσότερα σημεία ή σε παρακείμενες επιφάνειες) (δείτε επίσης Σημαντικές Σημειώσεις:, παρακάτω.)
•Οι προσαρμογές είναι ενεργοποιημένες για αυτό το Μέλος στις Ρυθμίσεις Στοιχείου.
Εξ ορισμού, οι προσαρμογές είναι ενεργοποιημένες για κάθε Μέλος. Ωστόσο, μπορείτε να εξαιρέσετε οποιοδήποτε Μέλος σε επίπεδο στοιχείου (να αφήσετε το Μέλος αμετάβλητο ή να το προσαρμόσετε χειροκίνητα).
Δείτε: Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 1D Μέλος ή Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 2D Μέλος.
•Ορισμένες λειτουργίες Archicad μπορούν να βοηθήσουν στον εντοπισμό και την επίτευξη συνδέσεων πυρήνων, όπου λείπουν:
–Δείτε την παράμετρο “Έλλειψη Σύνδεσης Πυρήνα” στο Έλεγχος Ποιότητας Φυσικού Μοντέλου
–Δείτε το κουτάκι τσεκαρίσματος Εύρος Σύνδεσης (Επέκταση Πυρήνα για Ενεργοποίηση Σύνδεσης) , στις Ρυθμίσεις Στοιχείου 1D Μελών
•Οι τρέχοντες Κανόνες Δημιουργίας (συμπεριλαμβανομένων των Κανόνων Δημιουργίας) τίθενται σε ισχύ κάθε φορά που ενεργοποιείτε το Δομικό Αναλυτικό Μοντέλο - δεν χρειάζεται να ενεργοποιείτε τους κανόνες με εντολή.
