Εισαγωγή/Εξαγωγή IFC Μοντέλου Δομικής Ανάλυσης - Πειραματική Δυνατότητα

Μπορείτε να ανοίγετε, να συγκρίνετε ή να αποθηκεύετε αρχεία διάταξης IFC Μοντέλου Δομικής Ανάλυσης (*.ifc). Αυτό είναι ένα IFC αρχείο που χρησιμοποιεί τον Ορισμό Άποψης Μοντέλου “Δομική Αναλυτική Άποψη”.

Ενεργοποίηση Αυτής Της Δυνατότητας

Πηγαίνετε στο Επιλογές > Περιβάλλον Εργασίας > Περισσότερες Επιλογές > Πειραματικές δυνατότητες.

Τσεκάρετε το κουτάκι για την Ενεργοποίηση Εισαγωγής/Εξαγωγής IFC Μοντέλου Δομικής Ανάλυσης.

Αυτή είναι μία πειραματική λειτουργία, η οποία μπορεί να αλλάξει ή να εξαφανιστεί σε μία μελλοντική έκδοση του Archicad. Παρακαλώ δοκιμάστε την!

Δείτε: Πειραματικές Δυνατότητες.

Εισαγωγή

Στην Κάτοψη ή στο 3D Παράθυρο:

1.Χρησιμοποιήστε Αρχείο > Άνοιγμα

2.Διαλέξτε τη διάταξη αρχείου IFC Μοντέλο Δομικής Ανάλυσης (*.ifc). Υποστηρίζονται τα IFC 2x3 και IFC4.

3.Κάντε κλικ στο Άνοιγμα.

Σχεδίαση > Σύγκριση Μοντέλου

Αναζητήστε μοντέλα Δομικής Ανάλυσης σε διάταξη *.ifc.

Διαχείριση Στοιχείου κατά την Εισαγωγή

Κατά την εισαγωγή ενός αρχείου IFC Μοντέλου Δομικής Ανάλυσης, τα στοιχεία μετατρέπονται αυτόματα. Δεν υπάρχουν κανόνες αντιστοίχησης.

1D και 2D Μέλη μετατρέπονται αυτόματα με βάση τη γεωμετρία: ένα κατακόρυφο Μέλος είναι ένα Υποστύλωμα, ένα οριζόντιo Μέλος είναι μία Δοκός.

Δομικά Υλικά

Εάν το Δομικό Υλικό του εισαγόμενου στοιχείου υπάρχει ήδη (ανά όνομα) στο υπόδειγμα Archicad, χρησιμοποιεί το αντίστοιχο Δομικό Υλικό Archicad.

Σημείωση: Συγκρίνονται μόνο τα ονόματα. Δομικά Υλικά με ίδιο όνομα θεωρούνται ότι ταυτίζονται.

Εάν το Δομικό Υλικό δεν υπάρχει στο Υπόδειγμα Archicad:

•το όνομα Δομικού Υλικού (όπως στο IFC) εισάγεται και προστίθεται στη λίστα των Δομικών Υλικών Archicad.

•οι ρυθμίσεις του χρησιμοποιούν το Δομικό Υλικό που ορίζεται για το αντίστοιχο προκαθορισμένο εργαλείο στο Archicad (π.χ. τα χαρακτηριστικά Δομικού Υλικού του προκαθορισμένου Υποστυλώματος)

Διατομές

Εάν η Διατομή του εισαγόμενου 1D Μέλους υπάρχει ήδη (ίδιο όνομα και γεωμετρία) στο υπόδειγμα Archicad, χρησιμοποιεί την αντίστοιχη Διατομή.

Εάν η εισαγόμενη Διατομή δεν υπάρχει στο Archicad, τότε εισάγεται και προστίθεται στις Διατομές Archicad.

Άλλες Ρυθμίσεις Στοιχείου κατά την Εισαγωγή

Όλες οι άλλες ρυθμίσεις των εισαγόμενων στοιχείων χρησιμοποιούν τις προεπιλογές του αντίστοιχου εργαλείου Archicad (Ριζόχαρτο, Ταξινόμηση, Ιδιότητες ορισμένες από τον χρήστη, κ.λπ.)

Ρυθμίσεις Δομικού Αναλυτικού Μοντέλου

Το εισαγόμενο μοντέλο χρησιμοποιεί τις ακόλουθες ρυθμίσεις στο Archicad για να αποτρέψει τις αυτόματες προσαρμογές και να αντιστοιχεί όσο το δυνατόν ακριβέστερα στο αρχικό δομικό μοντέλο:

–Οι ρυθμίσεις Ομάδας Αλληλοτομίας Ριζόχαρτου επαναφέρονται στο μηδέν (τα αλληλοτεμνόμενα στοιχεία δεν θα συνδεθούν)

–Οι Κανόνες Προσαρμογής (στον διάλογο Κανόνων Δημιουργίας Δομικού Αναλυτικού Μοντέλου) ορίζονται σε “Χωρίς Κανόνες”

–Οι Αποκοπές Άκρου Δοκού ρυθμίζονται όλες σε κατακόρυφη, οι Αποκοπές Άκρου Υποστυλώματος ρυθμίζονται όλες σε οριζόντια

Εξαγωγή

Στην Κάτοψη ή στο 3D Παράθυρο:

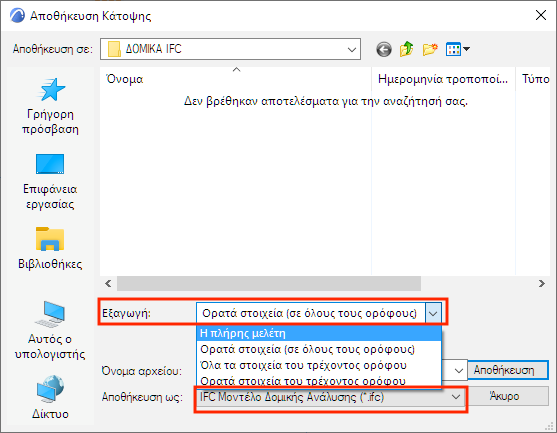

1.Χρησιμοποιήστε Αρχείο > Αποθήκευση ως

2.Διαλέξτε τη διάταξη αρχείου IFC Μοντέλο Δομικής Ανάλυσης (*.ifc). Το αρχείο μπορεί να εξαχθεί μόνο ως IFC2x3. Το IFC4 δεν υποστηρίζεται.

3.Από το pop-up Εξαγωγή, διαλέξτε να αποθηκεύσετε ολόκληρη τη μελέτη, ή μόνο τα ορατά στοιχεία.

Κατά την αποθήκευση από την Κάτοψη, μπορείτε να αποθηκεύετε στοιχεία είτε από τον τρέχοντα, είτε από όλους τους ορόφους.

4.Κάντε κλικ στο Αποθήκευση.

Διαχείριση Στοιχείου κατά την Εξαγωγή

Όλα τα 1D και 2D Μέλη αποθηκεύονται με τις τρέχουσες ρυθμίσεις τους (γεωμετρία, διατομές, υλικά).
