Πηγαίνετε σε Αρχείο > Διαλειτουργικότητα > SAF > Μεταφραστές SAF.
Χρησιμοποιήστε το πάνελ Διάφορες Ρυθμίσεις - Εξαγωγή για τις ακόλουθες επιλογές:

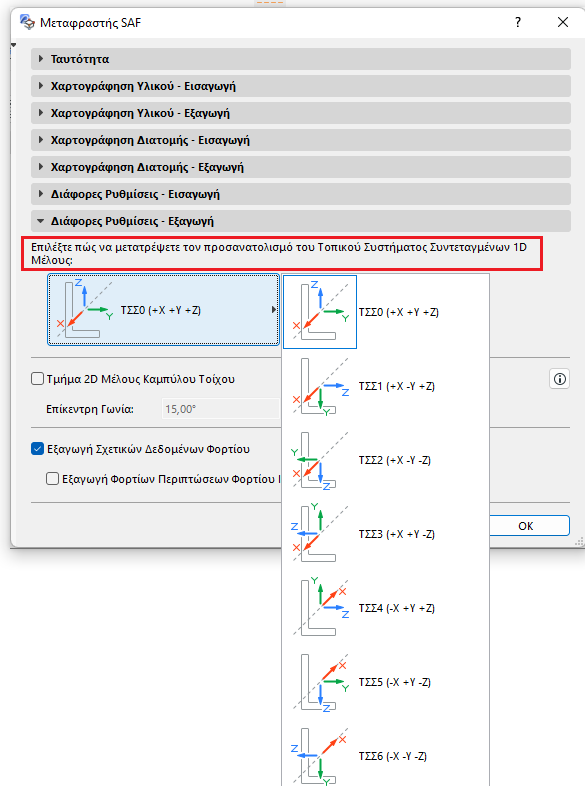

Τοπικό Σύστημα Συντεταγμένων (Εξαγωγή σε SAF)
Σε κάθε λογισμικό λήψης, μία διατομή από τον κατάλογο τοποθετείται στο χώρο εργασίας με βάση τον προεπιλεγμένο προσανατολισμό του XYZ, όπως ορίζεται στο Τοπικό Σύστημα Συντεταγμένων (ΤΣΣ) του 1D Μέλους.
Επειδή το πρότυπο ΤΣΣ διαφέρει ανάλογα με το λογισμικό, πρέπει να επιλέξετε το πρότυπο που χρησιμοποιεί το λογισμικό λήψης: κάντε κλικ σε ένα από τα πρότυπα ΤΣΣ που εμφανίζονται σε αυτό το πάνελ του Μεταφραστή Εξαγωγής SAF.
Κατά την εξαγωγή αρχείου SAF, το Archicad θα μετατρέπει τα εξερχόμενα στοιχεία αναλόγως, έτσι ώστε οι διατομές 1D Μέλους να προσανατολίζονται σωστά στο λογισμικό λήψης.
Πώς Ξέρω Ποιο Τοπικό Σύστημα Συντεταγμένων να Επιλέξω;
Εάν έχετε εισαγάγει προκαθορισμένες Ρυθμίσεις Μεταφραστή SAF, βελτιστοποιημένες για ένα συγκεκριμένο λογισμικό, το Τοπικό Σύστημα Συντεταγμένων ορίζεται σωστά.
Δείτε: Λήψη Αρχείων Δεδομένων SAF βελτιστοποιημένων για δομοστατικές εφαρμογές.

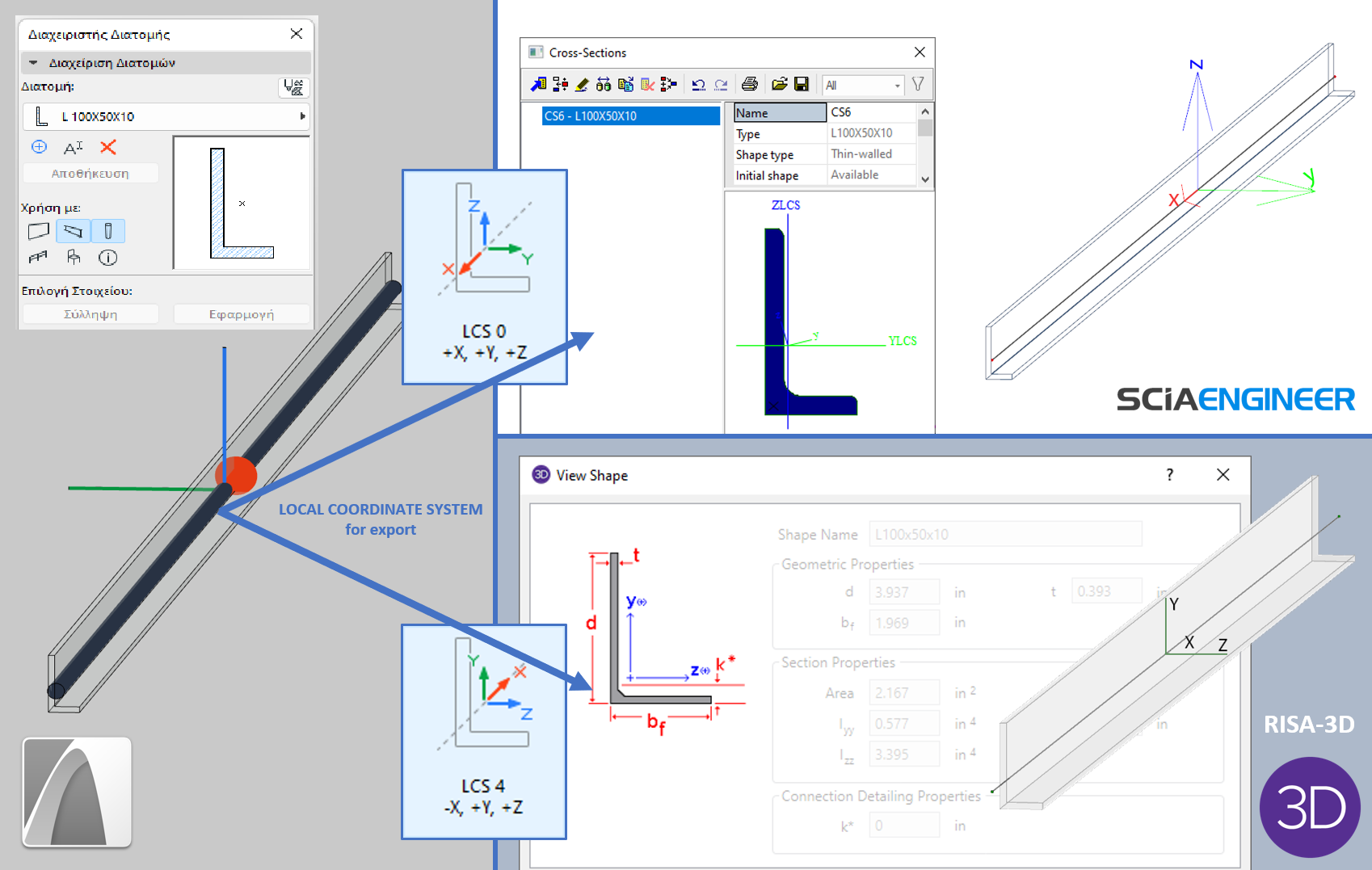

Για να προσδιορίσετε το ΤΣΣ που χρησιμοποιεί το λογισμικό λήψης, κάντε τα εξής (και δείτε την παρακάτω εικόνα):
1.Αντιστοιχήστε μία σχήματος-L Διατομή Archicad στο αντίστοιχό του στο λογισμικό λήψης. (Χρησιμοποιήστε μία μη συμμετρική διατομή - όπως μία L - της οποίας ο προσανατολισμός είναι προφανής.)
2.Στο λογισμικό λήψης, τοποθετήστε την αντίστοιχη Διατομή L χρησιμοποιώντας την προεπιλεγμένη τοποθέτησή της (χωρίς επιπλέον περιστροφή ή κατοπτρισμό), έτσι ώστε να προσανατολίζεται όπως η διατομή Archicad.
3.Δείτε την θέση της τοποθετημένης Διατομής στο ΤΣΣ του 1D Μέλους. Συνήθως, το Ευρωπαϊκό λογισμικό (π.χ. SCIA Engineer) χρησιμοποιεί το ΤΣΣ 0, ενώ το U.S. λογισμικό χρησιμοποιεί το ΤΣΣ 4 (π.χ. RISA-3D) ή το ΤΣΣ 3.
4.Στον Μεταφραστή Εξαγωγής SAF, επιλέξτε το ΤΣΣ που αντιστοιχεί στο δικό σας λογισμικό λήψης.
Σημείωση: Δεν χρειάζεται να ορίσετε ένα ΤΣΣ στον Μεταφραστή Εισαγωγής SAF. Όταν εισάγετε ένα αρχείο SAF, το Archicad μετατρέπει αυτόματα τις θέσεις των εισαγόμενων στοιχείων, με βάση τα δεδομένα Μοντέλου “ΤΣΣ της διατομής”.

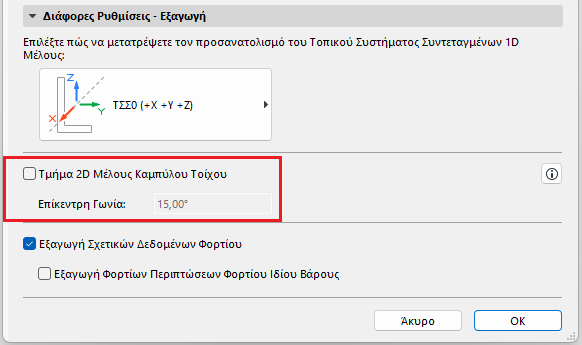

Τμήμα 2D Μέλους Καμπύλου Τοίχου
Αυτό το πάνελ επηρεάζει την εξαγωγή SAF των 2D Μελών που δημιουργούνται από καμπύλους Τοίχους.
Η κατάτμηση είναι εξ ορισμού ανενεργή. Εάν το λογισμικό λήψης δομικής ανάλυσης μπορεί να χειριστεί καμπύλα 2D Μέλη που δημιουργούνται από καμπύλους Τοίχους, μη τσεκάρετε το κουτάκι.
Πότε Πρέπει να Ενεργοποιήσετε την Κατάτμηση;
Τσεκάρετε το κουτάκι εάν το λογισμικό δομικής ανάλυσης (υποδοχέας) δεν μπορεί να χειριστεί καμπύλους Τοίχους. Το καμπύλο 2D μέλος θα εξαχθεί ως πολλαπλά τμήματα.
Στο πεδίο Επίκεντρη Γωνία: Ορίστε μία μέγιστη επίκεντρη γωνία για τα προκύπτοντα τμήματα.
–Τα προκύπτοντα τμήματα θα προσεγγίσουν την επίκεντρη γωνία που έχετε ορίσει (χωρίς υπέρβασή της), αλλά υπόκεινται στις ακόλουθες προσαρμογές:
-Εάν ο καμπύλος Τοίχος περιέχει επιπλέον κόμβους εκτός από τα τελικά σημεία του (π.χ. δομικούς κόμβους όπου ένα συνδετικό στοιχείο συναντά τον Τοίχο), τότε θα δημιουργηθούν τμήματα έτσι ώστε τα τελικά τους σημεία να συμπίπτουν με αυτούς τους υπάρχοντες κόμβους.
-Με βάση αυτές τις θέσεις κόμβων, οι πραγματικές τιμές της επίκεντρης γωνίας (και τα μήκη τμημάτων) θα διαφέρουν.
Σημαντικές Σημειώσεις
–Εάν διαλέξετε Τμήμα 2D Μέλους Καμπύλου Τοίχου: το λογισμικό λήψης θα δημιουργήσει πρόσθετα τελικά σημεία τμήματος για να συμπέσει με τους κόμβους οποιασδήποτε Δομικής Στήριξης και Δομικών Αναλυτικών Συνδέσμων οι οποίοι είναι προσαρτημένοι στον καμπύλο Τοίχο.
–Οι εσωτερικές ακμές των τμημάτων Τοίχου που εξήχθησαν πρόσφατα, θα έχουν Βαθμούς Ελευθερίας Ακμής ρυθμισμένες σε Άκαμπτο (ανεξάρτητα από τις τιμές Βαθμού Ελευθερίας των αρχικών ακμών του Τοίχου).

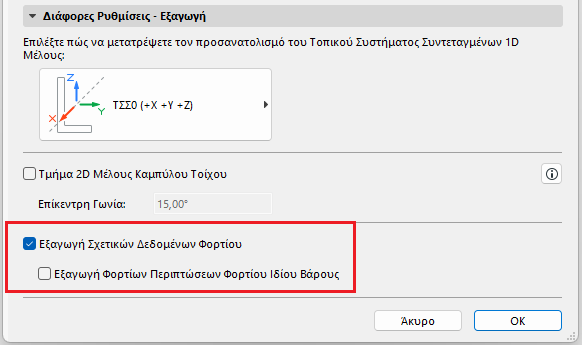

Εξαγωγή Σχετικών Δεδομένων Φορτίου
Ενεργό, εξ ορισμού:
Απενεργοποιήστε αυτόν τον έλεγχο εάν θέλετε να αγνοήσετε όλα τα δεδομένα που σχετίζονται με το Φορτίο κατά την εξαγωγή του Δομικού Αναλυτικού Μοντέλου σε SAF.
Για παράδειγμα, στα ακόλουθα σενάρια που περιλαμβάνουν αποστολή δεδομένων μετ' επιστροφής:
•το δομοστατικό λογισμικό χρησιμοποιεί δεδομένα Φορτίου που δεν αναγνωρίζονται από το Archicad
•ο αρχιτέκτονας επιλέγει να μην ενσωματώσει τα δεδομένα Φορτίου του αρχείου SAF στο μοντέλο Archicad
Σε τέτοιες περιπτώσεις, η μετ' επιστροφής ανταλλαγή δεδομένων μπορεί να έχει ως αποτέλεσμα την απώλεια δεδομένων που σχετίζονται με Φορτίο. Για να αποφύγετε αυτήν την απώλεια, μπορεί να θέλετε να απενεργοποιήσετε το κουτάκι τσεκαρίσματος. Τα δεδομένα Φορτίου θα αγνοηθούν.
Εξαγωγή Φορτίων Περιπτώσεων Φορτίου Ιδίου Βάρους
ΟΧΙ (ανενεργό), εξ ορισμού.
Τα περισσότερα λογισμικά ανάλυσης δεν χειρίζονται Φορτία ιδίου βάρους από εξωτερικά προγράμματα.
