Για λόγους Ενεργειακής Αξιολόγησης, θα ομαδοποιήσετε Archicad Χώρους σε “θερμικές ζώνες”. Οι θερμικές ζώνες είναι η συλλογή ενός ή περισσότερων δωματίων ή χώρων ενός κτηρίου που έχουν ίδιες απαιτήσεις θέρμανσης ή ψύξης - που ονομάζονται και θερμοστατικά ελεγχόμενες απαιτήσεις. Στο Ενεργειακό Μοντέλο Κτηρίου Archicad, οι θερμικές ζώνες αντιπροσωπεύονται από ομάδες 3D Χώρων.
Η καρτέλα Θερμικές Ζώνες της παλέτας Επισκόπηση Μοντέλου περιέχει τη λίστα των θερμικών ζωνών με όλες τις σχετικές τους ιδιότητες.

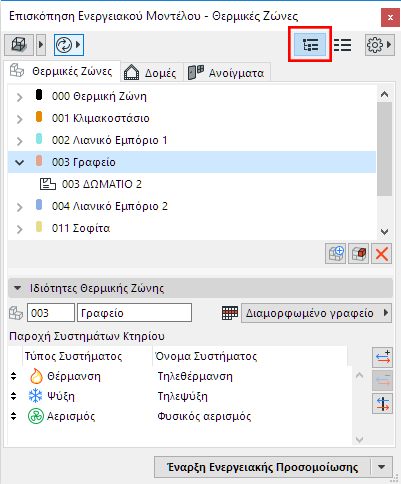

Στην Προβολή Ιεραρχίας, οι χρήστες μπορούν επίσης να δουν τους Χώρους που συνθέτουν τις θερμικές ζώνες, εάν επιλέξουν το πτυσσόμενο βελάκι, δίπλα στο όνομα της θερμικής ζώνης. Όταν μία θερμική ζώνη είναι επιλεγμένη, οι ιδιότητές της εμφανίζονται στο κάτω μέρος της σελίδας, στο πάνελ Ιδιότητες Θερμικής Ζώνης.

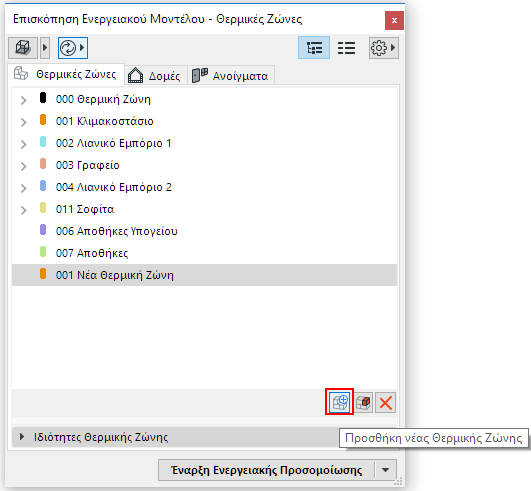

Χρησιμοποιήστε το κουμπί Προσθήκη νέας Θερμικής Ζώνης για να δημιουργήσετε μία νέα θερμική ζώνη. Το όνομα και το ID της μπορεί στη συνέχεια να εισαχθεί στη λίστα.
Για να αναθέσετε Χώρους στη θερμική ζώνη:
•Σύρετε και Αφήστε 3D Χώρους στη Θερμική Ζώνη (σε Προβολή Ιεραρχίας)
•Χρησιμοποιήστε την Εύρεση και Επιλογή για την Επιλογή Χώρων και το κουμπί Προσθήκη Χώρων σε Θερμική Ζώνη (σε Προβολή Λίστας)
Σημείωση: Οι Χώροι δεν χρειάζεται να είναι συνεχόμενοι για να συνδυαστούν σε μία ενιαία θερμική ζώνη.
Δεδομένα Θερμικών Ζωνών

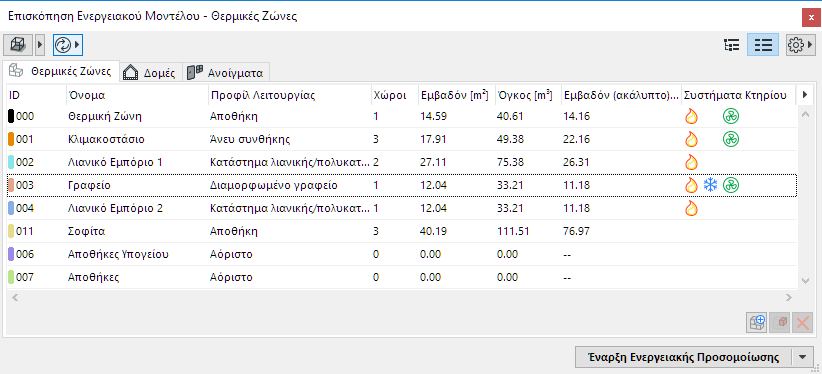

Η καρτέλα Θερμικές Ζώνες μπορεί να προβληθεί σε μορφή πίνακα ή ιεραρχίας. Υπάρχουν δύο τύποι δεδομένων σε αυτή τη σελίδα: Υπάρχουν δύο τύποι ρυθμίσεων σε αυτή τη σελίδα:
•Δεδομένα μοντέλου Archicad (έρχονται κατευθείαν από το BIM):
Στην περίπτωση των Θερμικών Ζωνών: Αριθμοί Χώρων, Εμβαδόν Ορόφου, Όγκος, Εμβαδόν (ακάλυπτο)
•Πρόσθετα δεδομένα (ανατίθενται στις εγγραφές της λίστας Θερμικές Ζώνες από τον χρήστη):
ID και Όνομα Θερμικής Ζώνης, Προφίλ Λειτουργίας, Συστήματα Κτηρίου.
Δείτε: Ρυθμίσεις Ιδιότητας Θερμικής Ζώνης (Ενεργειακή Αξιολόγηση).
