Ρυθμίσεις Ιδιότητας Δομής (Ενεργειακή Αξιολόγηση)
Αριθμομηχανή Τιμής-U (Τιμής-R)
Τιμή-U αναφέρεται στον συντελεστή θερμοπερατότητας της επιλεγμένης δομής. Χρησιμοποιήστε την Αριθμομηχανή Τιμής-U για να εκτιμήσετε τη θερμική απόδοση των δομών των μελετών σας, βάσει των φυσικών ιδιοτήτων των Δομικών Υλικών σας.
Σημείωση: Για απλούστερη και ταχύτερη, αλλά κατά κάποιον τρόπο μικρότερης ακρίβειας μέθοδο, επεξεργαστείτε χειροκίνητα την Τιμή-U.
Δείτε: Υπερισχύουσα Τιμή-U (Τιμή-R).
Επιλέξτε οποιαδήποτε δομή της λίστας. Στην στήλη Τιμή-U κάντε κλικ στο κουμπί 'τρεις τελείες' (με το εικονίδιο-κλειδαριά να είναι κλειστό-κόκκινο) για να εμφανιστεί η Αριθμομηχανή Τιμής-U.

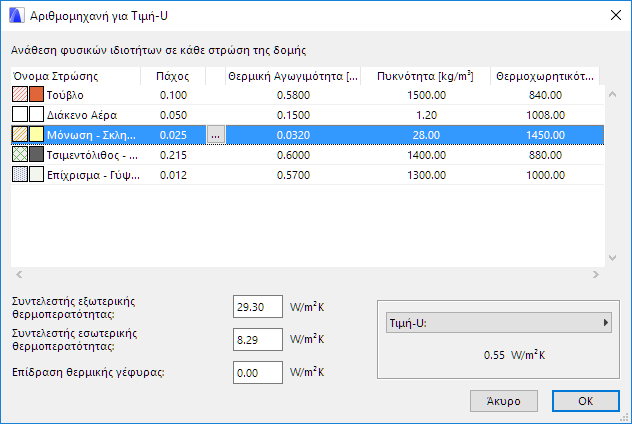

Στην Αριθμομηχανή Τιμής-U, οι στρώσεις που συνθέτουν την επιλεγμένη δομή παρουσιάζονται στη λίστα με τις σχετικές τους ιδιότητες (Πάχος, Θερμική Αγωγιμότητα, Πυκνότητα και Θερμοχωρητικότητα), οι οποίες έχουν από μία προκαθορισμένη τιμή.
Σημείωση: Αυτές οι τιμές πηγάζουν από το πάνελ Φυσικές Ιδιότητες του διαλόγου Δομικά Υλικά του Archicad. Μπορείτε να αλλάξετε χειροκίνητα οποιεσδήποτε από αυτές τις τιμές.
Αναλόγως των τοπικών κανονισμών, μπορεί να πρέπει να χρησιμοποιήσετε την Τιμή-R (Συντελεστής Θερμικής Αντίστασης), που είναι αντίστροφη της Τιμής-U. Για εμφάνιση στις λίστες των τιμών R αντί των τιμών U (εδώ και στην τελική Έκθεση Αξιολόγησης), κάντε κλικ στο pop-up Τιμή-U (κάτω και δεξιά σε αυτόν τον διάλογο) και επιλέξτε Τιμή-R.
Οι συντελεστές Εξωτερικής και Εσωτερικής Θερμοπερατότητας και η επίδραση Θερμικής Γέφυρας που έχουν άμεση σχέση με το εμβαδόν της δομικής επιφάνειας φαίνονται στο κάτω αριστερά τμήμα του διαλόγου Αριθμομηχανή Τιμής-U (Τιμής-R). Αυτά τα δεδομένα, μαζί με τις ιδιότητες υλικού, είναι απαραίτητα για τους υπολογισμούς.
Η υπολογισθείσα Τιμή-U εμφανίζεται στην κάτω δεξιά γωνία του πάνελ.
Σημείωση: Η Υπολογισθείσα Τιμή-U που εμφανίζεται σε αυτόν τον διάλογο βασίζεται σε στατικά δεδομένα απόδοσης δομικού συστατικού. Αυτού του είδους τα δεδομένα αναφέρονται στις Βασικές Τιμές/Συντελεστές Θερμοπερατότητας στην έκθεση Αξιολόγηση Ενεργειακής Απόδοσης. Ωστόσο, η Ενεργειακή Αξιολόγηση χρησιμοποιεί έναν περισσότερο ακριβή δυναμικό αλγόριθμο υπολογισμού της ωριαίας θερμοπερατότητας μέσω των δομών του κελύφους του κτηρίου, όταν προσομοιώνει το ενεργειακό ισοζύγιο του κτηρίου για το έτος αναφοράς. Το αποτέλεσμα αυτής της δυναμικής ανάλυσης είναι η βάση για την Κατανάλωση Ενέργειας, το Αποτύπωμα Άνθρακα και το Μηνιαίο Ενεργειακό Ισοζύγιο που εμφανίζονται στην Έκθεση Ενεργειακής Αξιολόγησης.
Αλγόριθμος Υπολογισμού Τιμής-U (Τιμής-R)
Η Αριθμομηχανή Τιμής-U υπολογίζει τον μέσο συντελεστή μετάδοσης θερμότητας των Δομικών Υλικών και των σύνθετων δομών, βάσει ενός στατικού αλγορίθμου που χρησιμοποιούν τα περισσότερα εθνικά πρότυπα.
Για να συμπεριληφθούν οι επιδράσεις των θερμικών γεφυρών, προστίθενται δέλτα τιμές-U στις μέσες τιμές-U των καταχωρημένων ομάδων δομής. Τα μεγέθη των συντελεστών εξωτερικής και εσωτερικής θερμοπερατότητας (Εξ.ΜΘ/Εσ.ΜΘ) και η δέλτα τιμή-U εξαρτώνται από τη θέση της υπό αξιολόγηση δομής, σε σχέση με το θερμικό ρεύμα. Εντός της Ενεργειακής Αξιολόγησης προσφέρονται προκαθορισμένες ρυθμίσεις. Ωστόσο, σας συστήνουμε να επιθεωρήσετε και να αντικαταστήσετε χειροκίνητα αυτές τις προκαθορισμένες τιμές εάν το απαιτεί η κατάσταση της δομής ή εάν ισχύουν άλλα πρότυπα στον τόπο του έργου.
Δείτε τη λίστα των στρώσεων στην Αριθμομηχανή Τιμής-U. Ενώ ο τύπος ράστερ, το όνομα και το πάχος κάθε στρώσης πηγάζουν από τις ρυθμίσεις του στοιχείου στο Archicad, οι τρεις ιδιότητες - Θερμική Αγωγιμότητα, Πυκνότητα και Θερμοχωρητικότητα - που είναι δεξιά από την κατακόρυφη γραμμή, μπορούν να τροποποιηθούν από εσάς, εάν οι προκαθορισμένες τιμές δεν αντιστοιχούν στις πραγματικές δομές της μελέτης σας.
Για να αλλάξετε τις τιμές της Θερμικής Αγωγιμότητας, της Πυκνότητας και/ή της Θερμοχωρητικότητας οποιασδήποτε στρώσης, επιλέξτε την από τη λίστα της Αριθμομηχανής Τιμής-U.
Κάντε κλικ στο κουμπί με τις τρεις τελείες για να οδηγηθείτε στον διάλογο Ανάθεση Φυσικής Ιδιότητας.

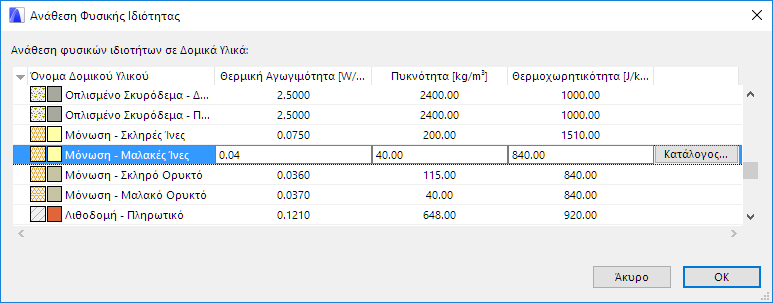

Ο διάλογος Ανάθεση Φυσικής Ιδιότητας περιέχει λίστα όλων των Δομικών Υλικών που έχουν οριστεί για αυτήν τη μελέτη. Όσα από τα Δομικά Υλικά χρησιμοποιούνται αυτή τη στιγμή στη μελέτη, εμφανίζονται τσεκαρισμένα στη σχετική στήλη (αριστερά). Κάθε ράστερ της λίστας εμφανίζεται με τις αντίστοιχες φυσικές του ιδιότητες που του έχουν ανατεθεί.
Σημείωση: Αυτές οι τιμές πηγάζουν από το πάνελ Φυσικές Ιδιότητες του διαλόγου Δομικά Υλικά (Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά).
Το Δομικό Υλικό που έχετε επιλέξει στην Αριθμομηχανή Τιμής-U παρουσιάζεται τονισμένο σε αυτή τη λίστα. Εδώ, μπορείτε να επεξεργαστείτε οποιαδήποτε τιμή είτε άμεσα, είτε επιλέγοντας έτοιμες τιμές από τον Κατάλογο Υλικών.
Οποιαδήποτε αλλαγή μεταφέρεται αυτομάτως σε όλα τα στοιχεία της μελέτης που περιλαμβάνουν το επεξεργασμένο ράστερ.

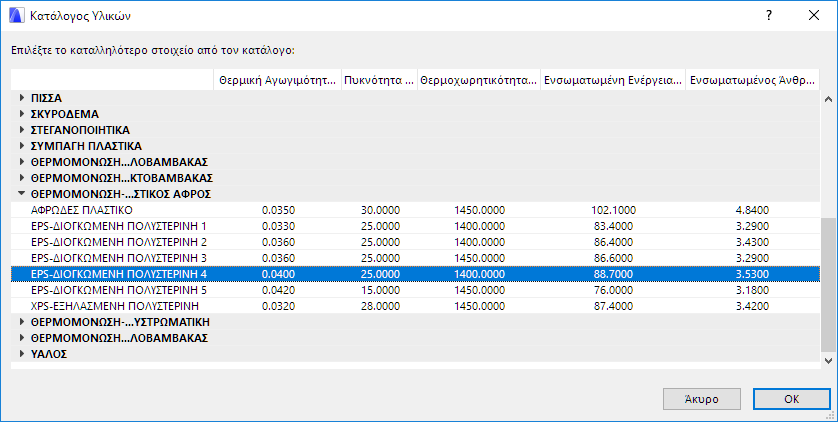

Τα Υλικά στην Ενεργειακή Αξιολόγηση αναπαριστούν φυσικές ιδιότητες (θερμική αγωγιμότητα, πυκνότητα, θερμοχωρητικότητα, ενσωματωμένη ενέργεια, και ενσωματωμένος άνθρακας). Στον διάλογο Ανάθεση Φυσικής Ιδιότητας, τονίστε μία σειρά και κάντε κλικ στο κουμπί Κατάλογος που είναι δεξιά (τρεις τελείες): εμφανίζεται ο Κατάλογος Υλικών της Ενεργειακής Αξιολόγησης.
Ο Κατάλογος Υλικών είναι μία εκτεταμένη βάση δεδομένων, ενσωματωμένη μέσα στην Ενεργειακή Αξιολόγηση, η οποία περιέχει πληροφορίες δομικού υλικού που αφορούν τους ενεργειακούς υπολογισμούς (θερμική Αγωγιμότητα, πυκνότητα, θερμοχωρητικότητα, ενσωματωμένη ενέργεια, και ενσωματωμένος άνθρακας). Τα δομικά υλικά ομαδοποιούνται σε κύριες κατηγορίες με πτυσσόμενες λεπτομερείς λίστες, για εύκολη πρόσβαση και γρήγορη επιλογή.
Επιλέξτε εδώ ένα υλικό του οποίου οι φυσικές ιδιότητες καλύπτουν τις απαιτήσεις σας. Κάνοντας κλικ στο OK του Καταλόγου Υλικών, οι θερμικές ιδιότητες του επιλεγμένου υλικού ανατίθενται στο Δομικό Υλικό που επιλέξατε στην Ανάθεση Φυσικής Ιδιότητας.
Με αυτόν τον τρόπο, η μηχανή υπολογισμού παίρνει τα απαραίτητα φυσικά δεδομένα για την θερμική αξιολόγηση, χωρίς καμία πρόσθετη εισαγωγή δεδομένων από εσάς.
Μπορείτε να εισάγετε χειροκίνητα μία Τιμή-U (ή Τιμή-R), αντί να χρησιμοποιήσετε την αριθμομηχανή για Τιμή-U και τις λειτουργίες της Ανάθεση Φυσικής Ιδιότητας. Παραλείποντας την Ανάθεση Φυσικής Ιδιότητας μειώνετε σημαντικά τον χρόνο που απαιτεί η αξιολόγηση μίας μελέτης, αλλά οδηγεί σε κάπως λιγότερο ακριβή αποτελέσματα.
Επιλέξτε οποιαδήποτε δομή της λίστας. Στη στήλη Τιμή-U, κάντε κλικ στο κουμπί 'τρεις τελείες' και με το εικονίδιο-κλειδαριά να είναι ανοικτό (άσπρο), για να εμφανιστεί η Αριθμομηχανή Τιμής-U.
Κάντε κλικ στο pop-up για εναλλαγή μεταξύ Τιμής-U και Τιμής-R, εάν χρειάζεται. Απλά εισάγετε την επιθυμητή τιμή στο επεξεργάσιμο πεδίο.

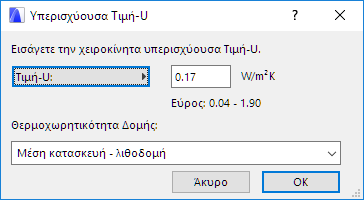

Χρησιμοποιήστε αυτό το pop-up (επίσης, στον διάλογο υπερισχύουσας Τιμής-U) για να επιλέξετε την θερμική μάζα (Ελαφριά, Μέση ή Βαριά κατασκευή) της επιλεγμένης δομικής ομάδας, αντί να χρησιμοποιήσετε τα υλικά που έρχονται άμεσα από το μοντέλο κτηρίου.
Οι τιμές εκκίνησης αυτών των κατηγοριών είναι:
•Βαριά κατασκευή: > 400 kg/εμβαδόν
•Μέση κατασκευή: 250 – 400 kg/εμβαδόν
•Ελαφριά κατασκευή: <250 kg/εμβαδόν
Μέσα στην Ενεργειακή Αξιολόγηση, αυτές οι προκαθορισμένες ρυθμίσεις συνδέονται με τις μέσες τιμές πυκνότητας. Αυτές οι τιμές πυκνότητας πολλαπλασιάζονται με τον συνολικό όγκο των εσωτερικών δομών, παρέχοντας στη μηχανή υπολογισμού την αριθμητική τιμή της Εσωτερικής θερμοχωρητικότητας.
Τροποποιήστε την προκαθορισμένη Διείσδυση (μονάδα: l/s,m2) της επιλεγμένης εγγραφής της λίστας Δομές για να καθορίσετε επακριβώς την διαπερατότητα αέρα (0.6 l/s,m2 θεωρείται μικρή, ενώ 1.6 l/s,m2 θεωρείται υψηλή διείσδυση).
Η λειτουργία Ενεργειακή Αξιολόγηση του Archicad δεν προσομοιώνει μόνον την επίδραση της διείσδυσης στο ωριαίο ενεργειακό ισοζύγιο, αλλά εμφανίζει επίσης και τη συνολική Διαρροή Αέρα σε 1/ώρα (ωριαία εναλλαγή αέρα), στην ενότητα Βασικές Τιμές της PDF Έκθεσης Ενεργειακής Απόδοσης.
Ηλιακή Απορρόφηση
Η ιδιότητα υλικού Επιφανείας προσδιορίζει τις ιδιότητες Ηλιακής Απορρόφησης της επιλεγμένης Δομής. Τροποποιήστε την προκαθορισμένη Ηλιακή Απορρόφηση (μονάδα: %) της επιλεγμένης εγγραφής της λίστας Δομές για να καθορίσετε επακριβώς την ικανότητα απορρόφησης ηλιακής ενέργειας.
