Η εισαγωγή και η εξαγωγή δεδομένων μοντέλου με χρήση IFC γίνεται σύμφωνα με τις ρυθμίσεις του IFC μεταφραστή που χρησιμοποιείτε. Ένας IFC Μεταφραστής ορίζει τους κανόνες για τα στοιχεία που πρέπει να μετατραπούν και τον τρόπο ερμηνείας τους είτε στο Archicad, είτε στην εξωτερική εφαρμογή που διαβάζει το IFC αρχείο.
Βασική Ροή Εργασίας για τη Χρήση IFC Μεταφραστών
Σημαντική Σημείωση για Αρχεία Μεταφραστών και Υποδείγματος:
Διάλογος IFC Μεταφραστών - Επισκόπηση
Βασική Ροή Εργασίας για τη Χρήση IFC Μεταφραστών
Το Archicad παρέχει προκαθορισμένους, εργοστασιακούς αρχικούς IFC Μεταφραστές των οποίων οι ρυθμίσεις είναι βελτιστοποιημένες για τον συγκεκριμένο σκοπό εισαγωγής/εξαγωγής.
Οι περισσότεροι χρήστες Archicad που εξάγουν και εισάγουν IFC δεν χρειάζεται να προσαρμόσουν καμία ρύθμιση Μεταφραστή. Αυτό που έχουν να κάνουν είναι να επιλέξουν έναν προκαθορισμένο μεταφραστή από τον διάλογο Ανοίγματος (όταν εισάγουν ένα μοντέλο διάταξης IFC), ή από τον διάλογο Αποθήκευσης ως/Συγχώνευσης σε IFC (όταν εξάγουν ένα Archicad μοντέλο σε διάταξη IFC).
Δείτε: Εξαγωγή IFC Μοντέλου από Archicad και Εισαγωγή IFC Μοντέλου στο Archicad.
Σημαντική Σημείωση για Αρχεία Μεταφραστών και Υποδείγματος:
•Όταν εισάγετε μία IFC μελέτη, χρησιμοποιώντας Άνοιγμα ή Διασύνδεση IFC: Θα διαλέξετε έναν IFC Μεταφραστή για Εισαγωγή από ένα εξωτερικό αρχείο Υποδείγματος που έχετε επιλέξει.
•Όταν εισάγετε μία IFC μελέτη, χρησιμοποιώντας την εντολή Συγχώνευση: Θα διαλέξετε έναν IFC Μεταφραστή για Εισαγωγή από την τρέχουσα μελέτη υποδοχής.

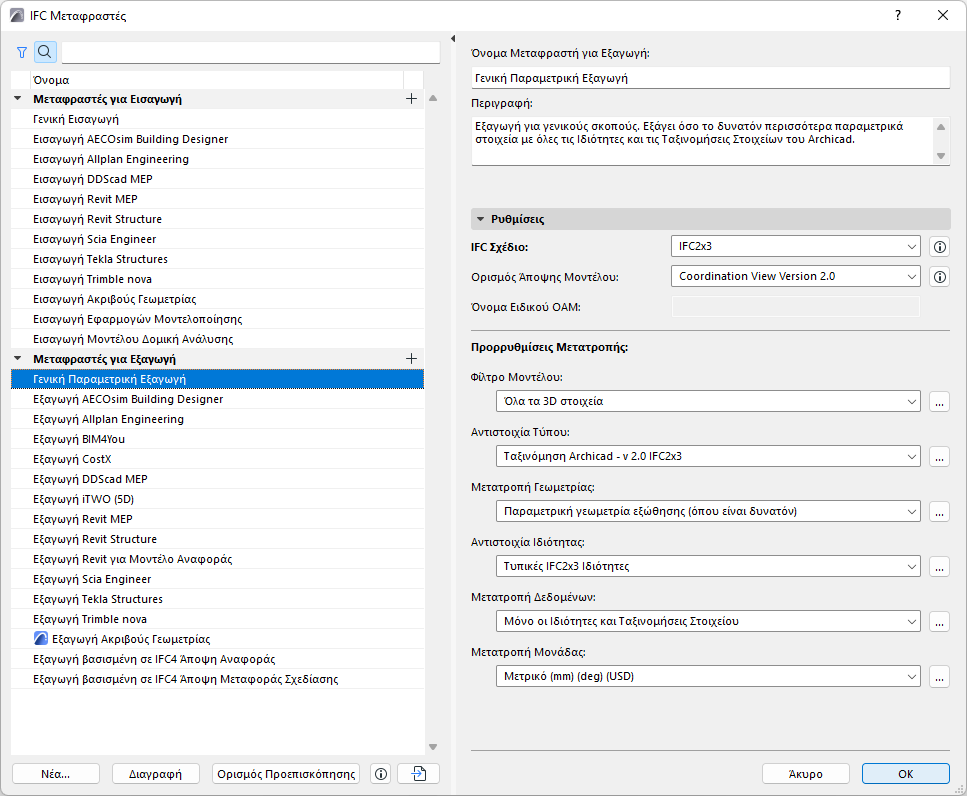

Διάλογος IFC Μεταφραστών - Επισκόπηση
Ο διάλογος IFC Μεταφραστές (Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές) σας επιτρέπει να βλέπετε ή να τροποποιείτε ρυθμίσεις Μεταφραστή ή να δημιουργείτε νέους Μεταφραστές.
Οι Μεταφραστές παρατίθενται ανά όνομα στην αριστερή πλευρά. Το όνομα του Μεταφραστή υποδηλώνει τον σκοπό του: π.χ. “Εισαγωγή από Εφαρμογές Μοντελοποίησης” ή “Εξαγωγή σε Tekla Structures.”
Διαιρούνται σε Μεταφραστές για Εισαγωγή και Μεταφραστές για Εξαγωγή. Οι δύο ομάδες μεταφραστών δεν είναι αμφίδρομες, επειδή περιέχουν διαφορετικές ρυθμίσεις.
•Εάν χρειαστεί, χρησιμοποιήστε τα κουμπιά Εύρεση και Φίλτρο, πάνω από τη λίστα Μεταφραστών για να εντοπίσετε έναν Μεταφραστή.
–Το κουμπί Φίλτρο σας επιτρέπει να περιορίσετε τη λίστα ανά IFC Σχέδιο: IFC2x3, ή IFC4
Για περισσότερες πληροφορίες, δείτε: IFC Σχέδιο (μόνο Μεταφραστές για Εξαγωγή).
Για πλήρεις λεπτομέρειες σχετικά με όλες τις ρυθμίσεις του Μεταφραστή, ανατρέξτε στις παρακάτω ενότητες:
Μεταφραστές για Εισαγωγή (Λεπτομερείς Ρυθμίσεις)
Μεταφραστές για Εξαγωγή (Λεπτομερείς Ρυθμίσεις)

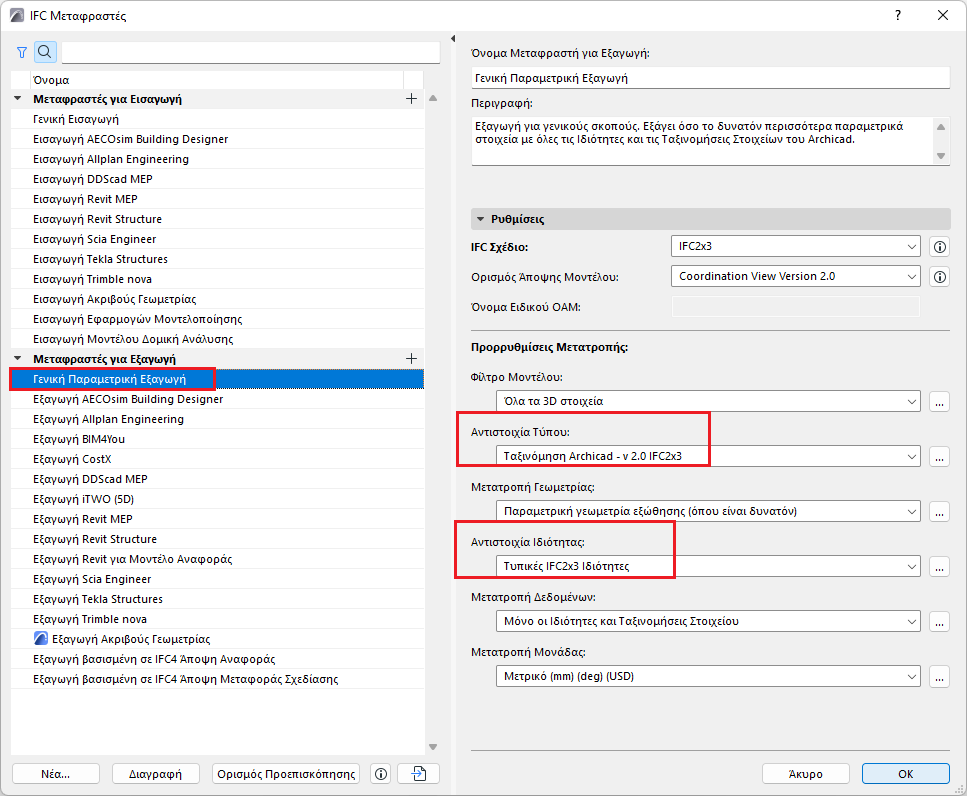

Ένας από τους Μεταφραστές για Εξαγωγή είναι ο Μεταφραστής Προεπισκόπησης, μαρκαρισμένος με το μπλε εικονίδιο Archicad:
Ο Μεταφραστής Προεπισκόπησης παρέχει επίσης προκαθορισμένους ορισμούς αντιστοίχησης που είναι απαραίτητοι για να εργάζεστε με IFC δεδομένα στο Archicad. Αυτοί οι ουσιώδεις ορισμοί αντιστοίχησης (αντιστοιχιών) βρίσκονται σε δύο προρρυθμίσεις του Μεταφραστή Προεπισκόπησης:
•Προρρύθμιση Αντιστοιχίας Tύπου για Εξαγωγή
Η προρρύθμιση Αντιστοιχία Tύπου του Μεταφραστή Προεπισκόπησης αναθέτει έναν IFC Τύπο σε κάθε εξαγόμενο στοιχείο Archicad. Με τη σειρά του, ο IFC Τύπος επηρεάζει τις IFC Ιδιότητες που είναι διαθέσιμες για το στοιχείο.
Δείτε επίσης: Αντιστοιχία Tύπου για IFC Εξαγωγή.
•Προρρύθμιση Αντιστοιχίας Ιδιότητας για Εξαγωγή (παλαιότερα ήταν Ρυθμίσεις IFC Σχεδίου)
Βασισμένη στον IFC Τύπο, η προρρύθμιση Αντιστοιχία Ιδιότητας του Μεταφραστή Προεπισκόπησης παρέχει το σύνολο των IFC Ιδιοτήτων που χρησιμοποιείται για σχετικές με IFC δεδομένα λειτουργίες στο Archicad. Για παράδειγμα, μπορείτε να κάνετε εύρεση/επιλογή/λίστα IFC Ιδιοτήτων στα εξής μέρη της διεπαφής χρήστη του Archicad:
–κριτήρια στην Εύρεση και Επιλογή
–κριτήρια στους Διαδραστικούς Πίνακες
–Σημάνσεις (π.χ. ΣΜ Ταξινόμηση και Ιδιότητες, ΣΜ ID και Ιδιότητα)
–IFC Διαχειριστής Μελέτης
–Ρυθμίσεις Στοιχείου (πάνελ Ταξινόμηση και Ιδιότητες)
Όλες αυτές οι διεπαφές χρησιμοποιούν την Αντιστοιχία Ιδιότητας που είναι ρυθμισμένη στον Μεταφραστή Προεπισκόπησης.
Δείτε επίσης: Αντιστοιχία Ιδιότητας για IFC Εξαγωγή.
Χρήση του Μεταφραστή Προεπισκόπησης:
•για να εξάγετε το μοντέλο χρησιμοποιώντας τις ορατές Ιδιότητες στο τρέχον μοντέλο Archicad
•για να δείτε τις IFC Ιδιότητες στο Archicad όπως αυτές χρησιμοποιούνται σε ένα συγκεκριμένο IFC πρότυπο. Για παράδειγμα, για να εργαστείτε με τις IFC Ιδιότητες όπως ορίζονται από το πρότυπο Εξαγωγής COBie 2 για τις ΗΠΑ, πηγαίνετε στον διάλογο IFC Μεταφραστών και αλλάξτε τον Μεταφραστή Προεπισκόπησης σε “COBie 2 Εξαγωγή (US)”.
Σημείωση: Η προρρύθμιση Αντιστοιχίας Ιδιότητας περιέχει ρυθμίσεις που αφορούν συγκεκριμένο Μεταφραστή. Στις εκδόσεις Archicad, πριν την 21, αυτές οι ρυθμίσεις αφορούσαν συγκεκριμένη μελέτη, και η διαχείρισή τους γινόταν στη Διαμόρφωση IFC Σχεδίου.
Για πληροφορίες σχετικές με την μεταφορά κληροδοτημένων IFC Σχεδίων, δείτε: στον Οδηγό Μεταφοράς.
Ορισμός ενός άλλου Μεταφραστή ως Μεταφραστή Προεπισκόπησης
1.Πηγαίνετε στο IFC Μεταφραστές. (Αρχείο > Διαλειτουργικότητα > IFC)
2.Επιλέξτε έναν Μεταφραστή για Εξαγωγή από τη λίστα.
3.Κάντε κλικ στο Ορισμός Προεπισκόπησης, στο κάτω μέρος του διαλόγου.

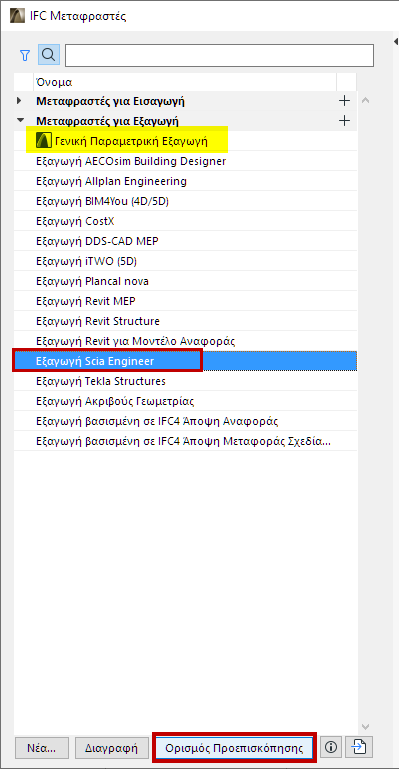

Ορίστε Μεταφραστή Προεπισκόπησης
4.Ο επιλεγμένος μεταφραστής είναι τώρα ο Μεταφραστής Προεπισκόπησης, μαρκαρισμένος με ένα μπλε εικονίδιο Archicad:

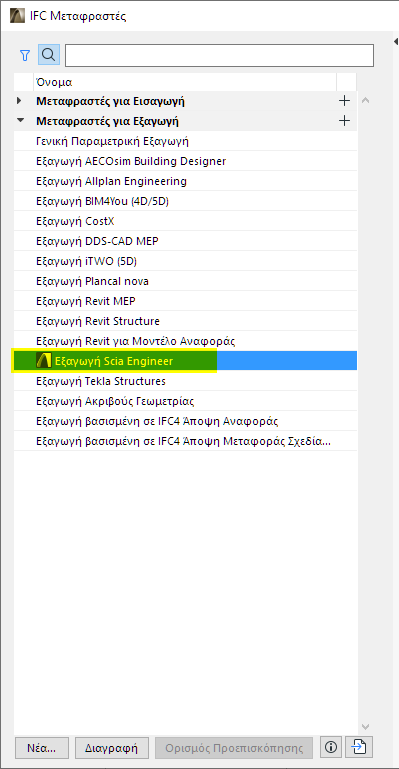

Νεοσύστατος Μεταφραστής Προεπισκόπησης

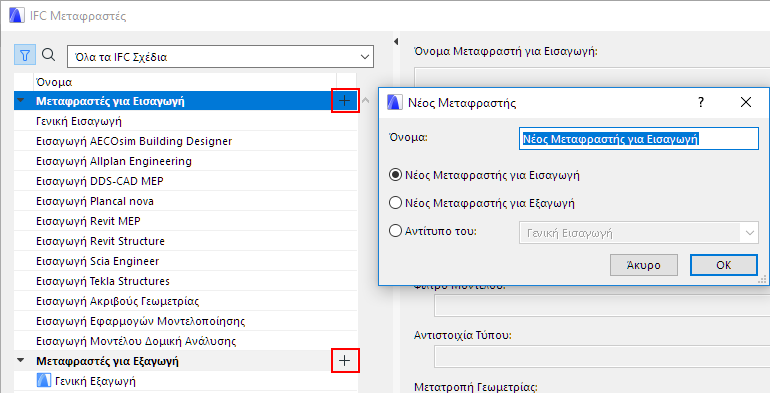

Δημιουργία Νέου/Αναπαραγωγή Μεταφραστή
Κάντε μία από τις παρακάτω ενέργειες:
•Πατήστε το κουμπί Νέος..., κάτω αριστερά, ή
•Πατήστε το κουμπί + στα δεξιά της ομάδας Μεταφραστών (Εισαγωγή ή Εξαγωγή).
Διαγραφή Μεταφραστή
Επιλέξτε έναν Μεταφραστή και στη συνέχεια πατήστε το κουμπί Διαγραφή, κάτω αριστερά.
•Η πολλαπλή επιλογή δεν είναι διαθέσιμη.
•Πρέπει να παραμένει τουλάχιστον ένας Μεταφραστής για Εισαγωγή και ένας Μεταφραστής για Εξαγωγή - δεν μπορείτε να διαγράψετε τον τελευταίο από τις δύο ομάδες.
Σημείωση: Εάν διαγράψετε τον Μεταφραστή Προεπισκόπησης, θα προειδοποιηθείτε να επιλέξετε έναν άλλον Μεταφραστή για Εξαγωγή, ώστε να λειτουργεί ως Μεταφραστής Προεπισκόπησης. (Δείτε επίσης Μεταφραστής Προεπισκόπησης, παρακάτω).
Ακύρωση Αλλαγών σε IFC Μεταφραστές
Στον διάλογο IFC Μεταφραστών, εάν κάνετε κλικ στο Άκυρο θα απορρίψετε όλες τις αλλαγές που έχετε κάνει, όχι μόνο στον κύριο διάλογο, αλλά και στους υποδιαλόγους (τους συγκεκριμένους διαλόγους ρυθμίσεων Προρρύθμισης Μετατροπής).

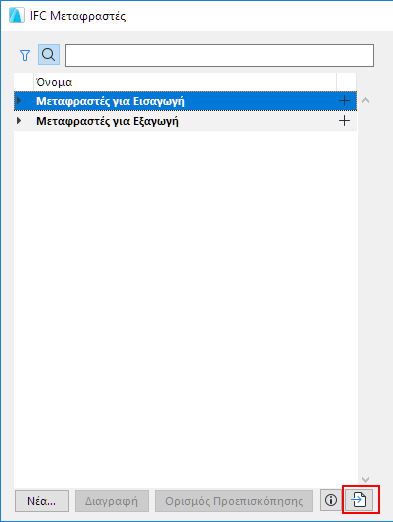

Εισαγωγή Μεταφραστών από Μελέτη Archicad
Για να εισάγετε Μεταφραστές από μία άλλη μελέτη Archicad:
1.Κάντε κλικ στο κουμπί Εισαγωγή, κάτω αριστερά.
2.Αναζητήστε τον επιθυμητό τύπο αρχείου: PLN, PLA, ή TPL
Σημείωση: Δεν μπορείτε πλέον να εισάγετε αρχεία Μεταφραστών IFC σε διάταξη XML. Δείτε: Ενημέρωση IFC Μεταφραστών.

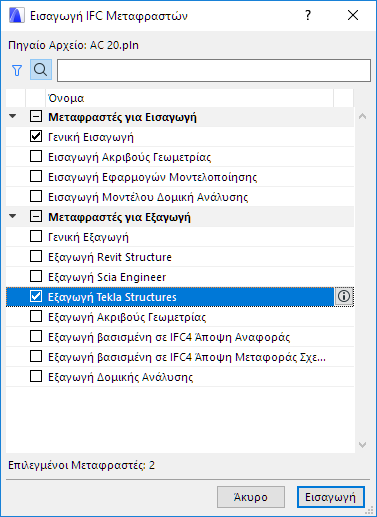

3.Κάντε κλικ στο Άνοιγμα. Χρησιμοποιώντας τον διάλογο που εμφανίζεται, επιλέξτε έναν ή περισσότερους IFC Μεταφραστές για εισαγωγή τους από την επιλεγμένη μελέτη.
4.Κάντε κλικ στο Εισαγωγή. Στην περίπτωση που η μελέτη σας περιέχει ήδη Μεταφραστές που έχουν το ίδιο όνομα με τους εισαγόμενους, θα προειδοποιηθείτε να τους διαχειριστείτε (Αντικατάσταση, Εισαγωγή με νέο όνομα αρχείου, ή Αγνόηση.)
Εισαγωγή Ορισμών Αντιστοιχίας
Μερικοί ορισμοί Αντιστοιχίας IFC Μεταφραστή (Αντιστοιχία Tύπου για Εισαγωγή/Εξαγωγή, και Αντιστοιχία Ιδιότητας) εισάγονται επίσης στη μελέτη σας εάν χρησιμοποιήσετε τις εντολές Εισαγωγή Περιεχομένου BIM ή Λήψη Περιεχομένου BIM.
Δείτε: Εισαγωγή Περιεχομένου BIM.
