Ράστερ (Διαμόρφωση Μετάφρασης DXF-DWG)

Τα ράστερ Archicad μπορούν να αποθηκευτούν στο AutoCAD σαν Solid. Μπορείτε επίσης να εξάγετε το φόντο των ράστερ σαν πρόσθετα πολύγωνα (επειδή αυτή η δυνατότητα δεν υποστηρίζεται από το AutoCAD).

Μέθοδοι

Σε αυτό το popup μενού μπορείτε να επιλέξετε μία μέθοδο εξαγωγής των Ράστερ, από το Archicad στο AutoCAD.

•Εξαγωγή όλων των Ράστερ “ως έχουν”: Αυτή η επιλογή αναδημιουργεί τα ράστερ του Archicad στο AutoCAD.

•Εξαγωγή όλων των Ράστερ σαν “SOLID”: Αυτή η επιλογή μετατρέπει όλα τα μοτίβα Ράστερ σε Solid.

•Εξαγωγή όλων των Ράστερ Συμβόλου σαν “SOLID”: Αυτή η επιλογή μετατρέπει όλα τα μοτίβα ράστερ συμβόλου σε γεμίσματα Solid.

Εξαγωγή των Φόντων Ράστερ σαν Πρόσθετα Solid Hatches: Τα μοτίβα ράστερ του Archicad έχουν και ένα ξεχωριστό ράστερ, το φόντο τους. Αντιθέτως, τα Ράστερ AutoCAD είναι όλα διαφανή (μεταξύ των γραμμών του μοτίβου). Αν θέλετε το εξαγόμενο αρχείο να φαίνεται όπως και το πρωτότυπο Archicad, τσεκάρετε αυτήν την επιλογή.

Σημείωση: Το Εξαγωγή όλων των Ράστερ σαν “SOLID”: απενεργοποιεί αυτήν την επιλογή.

Τα αποτελέσματα αυτής της επιλογής:

•Ράστερ Φόντο, Μη-Διαφανές Φόντο: Ένα ράστερ Φόντο με ένα μη-διαφανές χρώμα, κατά την εξαγωγή θα εξαχθεί ως ένα συμπαγές ράστερ (Προσκήνιο) του οποίου το χρώμα είναι εκείνο του φόντου (και το περίγραμμά του, αν υπάρχει).

•Ράστερ Φόντο, Διαφανές Φόντο: Δεν θα εξαχθεί κανένα ράστερ (μόνο το περίγραμμά του, αν υπάρχει).

•Ράστερ Προσκήνιο: Θα εξαχθεί ως έχει. Το φόντο δεν έχει καμία επίδραση.

•Διανυσματικό Ράστερ, Αδιαφανές Φόντο: Πρώτα θα εξαχθεί ένα ράστερ Προσκήνιο με το χρώμα του φόντου. Στη συνέχεια θα εξαχθεί το μοτίβο ράστερ στο χρώμα του προσκηνίου, ως μία οντότητα Hatch (και το περίγραμμά του, αν υπάρχει). Αν οι γραμμές του Hatch είναι πυκνές πέραν ενός συγκεκριμένου ορίου, τότε γίνεται συμπαγές (Προσκήνιο).

•Διανυσματικό Ράστερ, Διαφανές Φόντο: Θα εξαχθεί μόνο το μοτίβο ράστερ στο χρώμα του προσκηνίου (και φυσικά το περίγραμμά του, αν υπάρχει).

•Ράστερ από Σύμβολο: Δεν υπάρχει ισοδύναμό του στο AutoCAD. Το μοτίβο συμβόλου δημιουργείται μέσα σε ένα Block. Αν στο Archicad έχει ένα φόντο, αυτό το φόντο θα γίνει στο Autocad ένα Hatch.

•Βαθμωτό: Εξάγεται σαν Solid.

•Ράστερ Εικόνας: Εξάγεται σαν Solid.

Διάσπαση βαθμωτών ράστερ: Τα Βαθμωτά ράστερ της μελέτης σας θα διασπαστούν σε ξεχωριστά συστατικά. Εάν το Βαθμωτό ράστερ είχε ένα διαφανές φόντο, τότε και αυτό θα εξαχθεί σε ένα ξεχωριστό συστατικό.

Χρήση του πίνακα μετατροπής ράστερ: Τσεκάρετε αυτό το κουτάκι για μετατροπή των Ράστερ σε Hatch, χρησιμοποιώντας τον Πίνακα Μετατροπής Ράστερ. Κάντε κλικ στο Μετατροπή Ράστερ-Hatch για να ορίσετε τις αντιστοιχίες.

Πίνακας Μετατροπής Ράστερ-Hatch

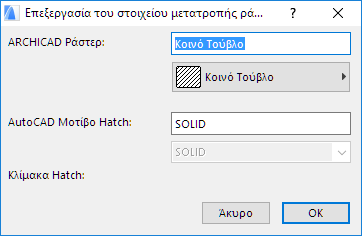

Κάντε κλικ στο Νέο, για να καθορίσετε κάθε νέα αντιστοιχία στον διάλογο 'Επεξεργασία του στοιχείου μετατροπής Ράστερ' της Μετατροπής Ράστερ-Hatch.

Αυτό προϋποθέτει την επιλογή ενός αρχείου υποδείγματος AutoCAD, στη σελίδα Επιλογές Αποθήκευσης του Διαλόγου Μετάφρασης DXF-DWG, καθώς και ότι το αρχείο υποδείγματος θα περιλαμβάνει τουλάχιστον μία τοποθετημένη περίπτωση αυτού του hatch.

Διαλέξτε από τα διαθέσιμα hatch μοτίβα, χρησιμοποιώντας το pop-up μενού που είναι κάτω από το AutoCAD Μοτίβο Hatch.

Εισάγετε μία Κλίμακα Hatch με την οποία θα εμφανίζεται το ράστερ μετά τη μετατροπή.
