Távolságjelzők – kísérleti funkció

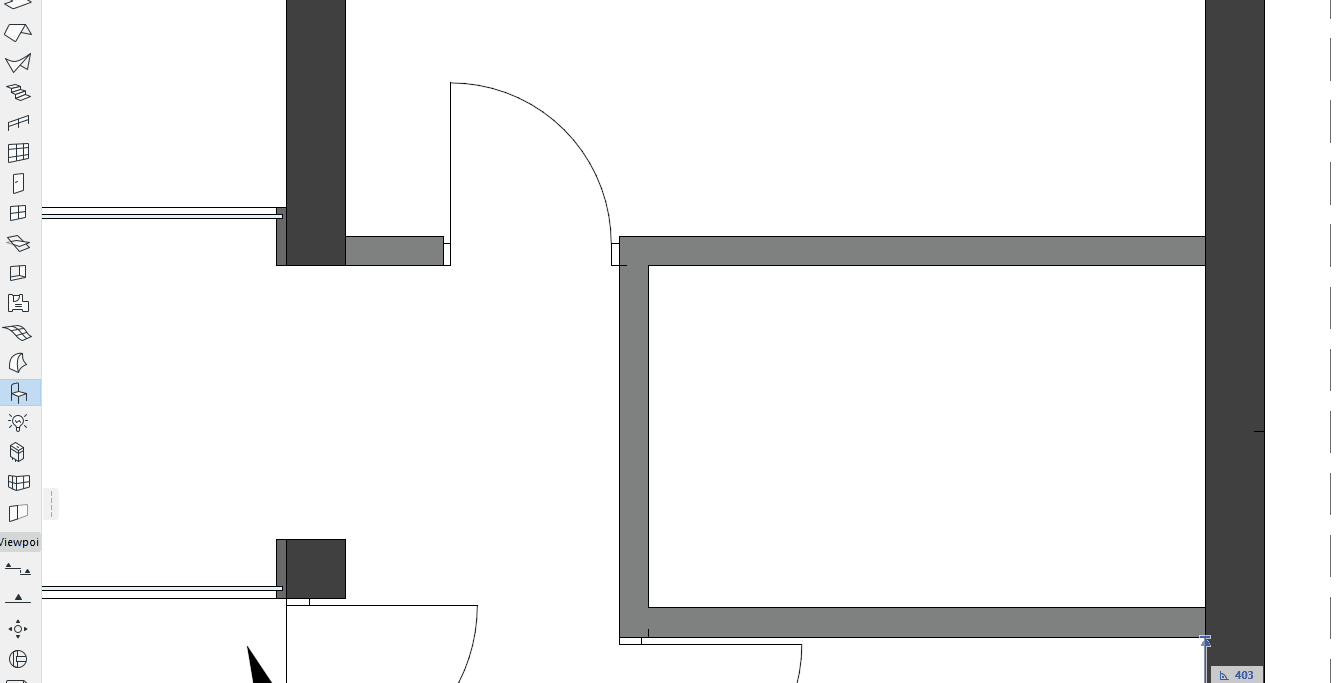

A távolságjelzők az elemek alaprajzon történő pontos elhelyezésére és mozgatására szolgálnak. Az előugró jelzők dinamikusan jelzik a közelben lévő „környezeti” elemektől mért távolságot. A távolságjelzők az elemek elhelyezése közben és után is használhatók.
Távolságjelzők bekapcsolása
Ez egy kísérleti funkció. Ellenőrizze, hogy engedélyezve van-e a Beállítások > Munkakörnyezet > További lehetőségek > Kísérleti funkciók párbeszédpanelen.
Lásd Kísérleti funkciók.
Távolságjelzők be- és kikapcsolása
Ha a távolságjelzők engedélyezve vannak, a következő helyeken kapcsolhatók be és ki:
•Beállítások > Munkakörnyezet > Követő és koordinátabevitel
•A kapcsoló hozzáadása egy eszközsorhoz
Itt állítható be az is, hogy a jelzők az elemek széleitől vagy a referenciavonalaktól mért távolságot mutassák-e.
Mely elemek jelenítik meg a távolságjelzőket?

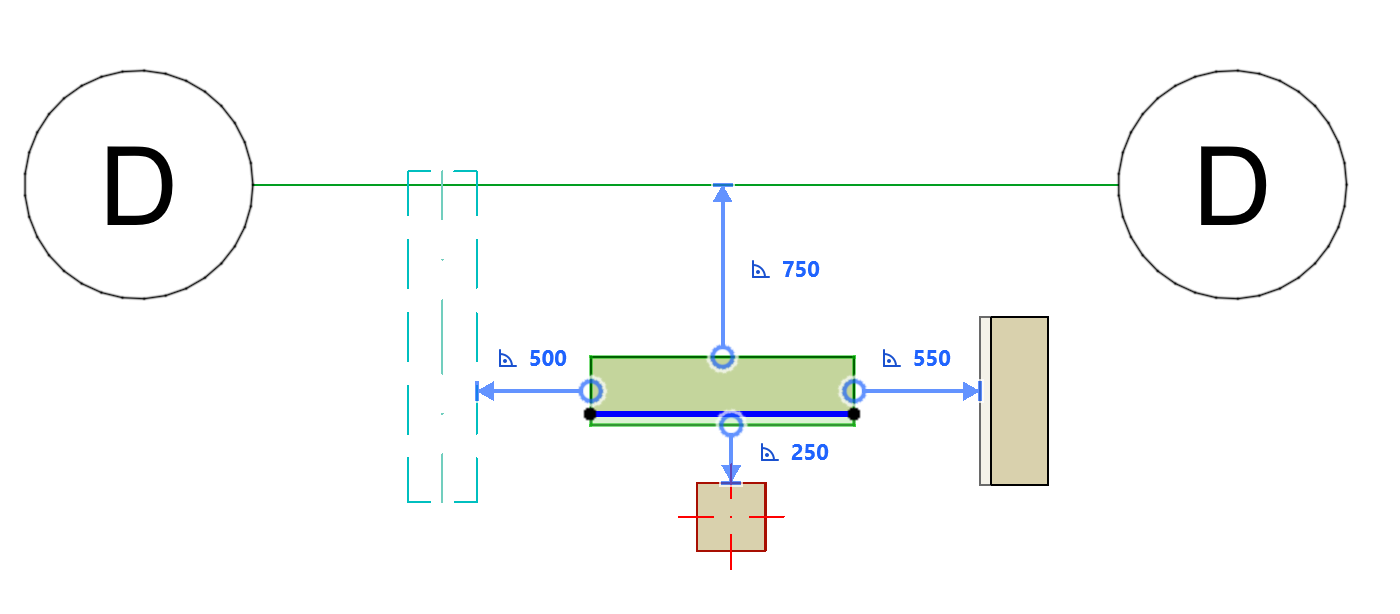

A következő „környezeti” elemeknél láthatók távolságjelzők önálló elem kijelölésekor vagy megadásakor:
•Háló (a jelet tartalmazó rész nélkül)
•Fal
•Gerenda
•Oszlop

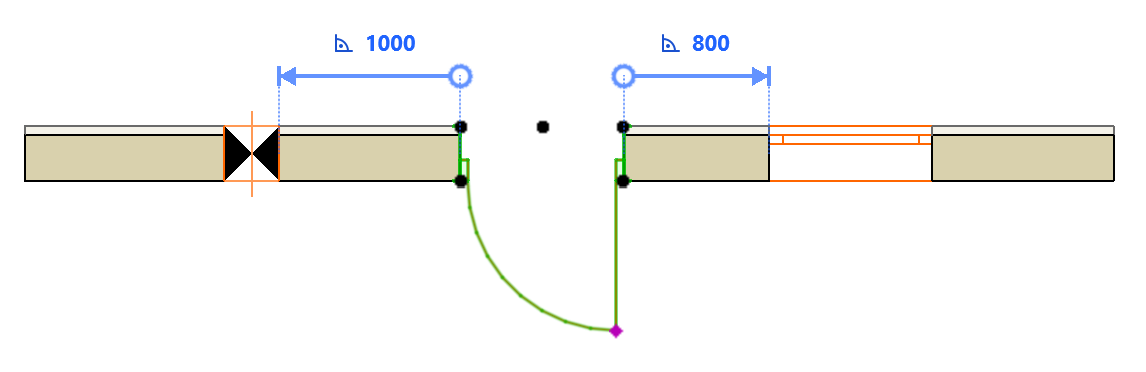

Asszociatív elem (pl. ajtó a hordozófalban vagy nyílás egy gerendán) kijelölésekor vagy bevitelekor a távolságjelzők a kontextusnak megfelelő távolságot mutatják.
Távolságjelzők – prioritás

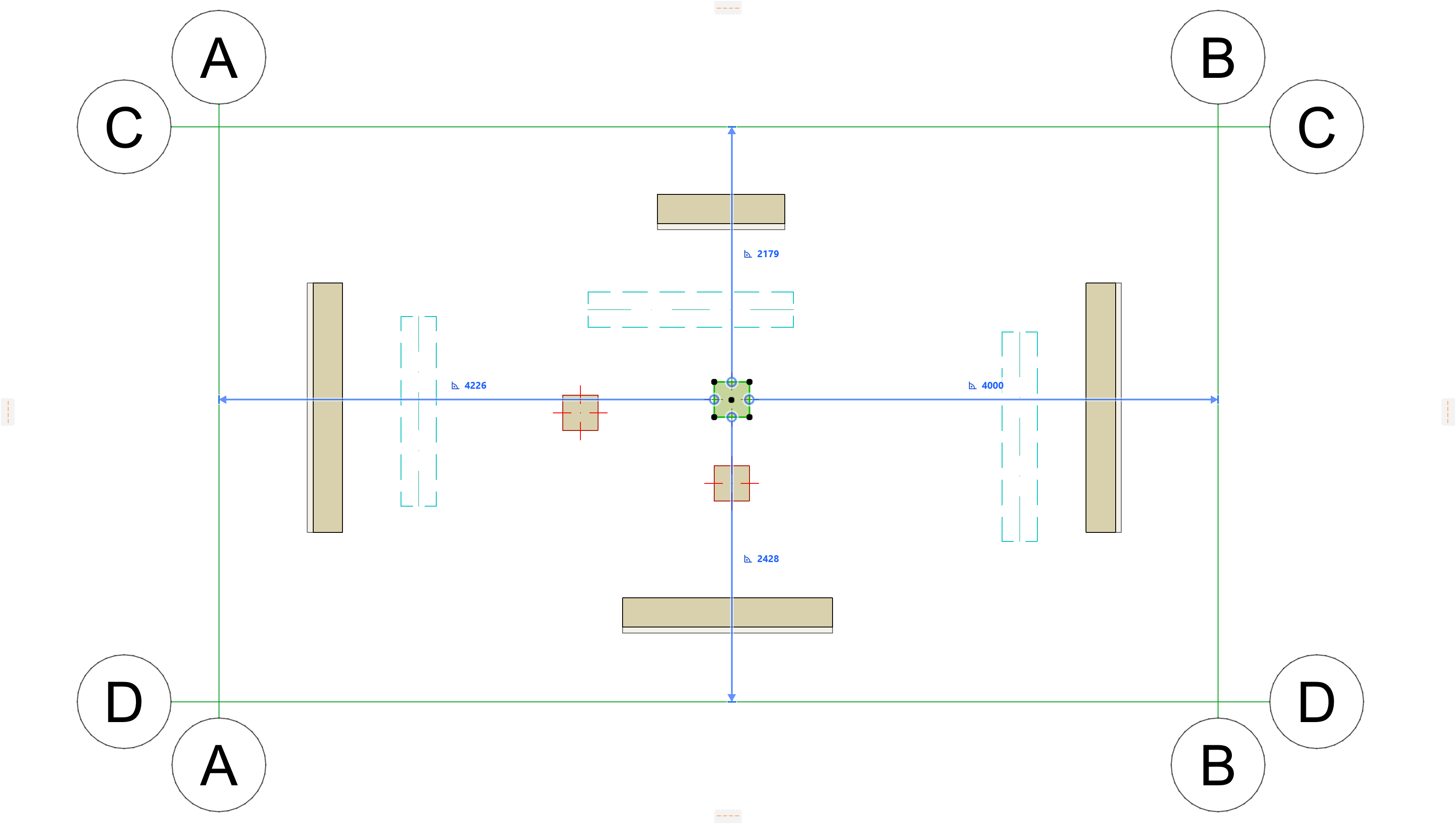

Ha több (az aktuális nagyításban látható) elemtípus is használható környezeti elemként, a távolságjelzők a következő fontossági sorrendet követik:
1.Hálóvonalak
2.Falak
3.Gerendák
4.Oszlopok
A távolságjelzők használata kijelölt elemek esetén
Elem kijelölésekor a távolságjelzőknél láthatók a közelben lévő „környezeti” elemektől mért távolságértékek. (A funkció nem támogatja az íves elemeket.)
1.Válasszon ki az alaprajzon egy elemet az alábbi típusok közül:
•Fal
•Gerenda
•Oszlop
•Ablak/ajtó
•Áttörés
2.Módosítsa a kijelölt elem helyét a Követő segítségével, a távolságjelzők által biztosított visszajelzésnek köszönhetően.
Lásd Elem bevitele a Követő használatával.
Távolságjelzők használata elemek beviteléhez
1.Aktiválja a következő elemeszközök egyikét:
•Fal
•Gerenda
•Oszlop
•Ablak/ajtó
•Áttörés
2.Határozza meg a kurzor helyét a Követő segítségével. A Követő megnyitásához és az értékek szerkesztéséhez a billentyűzetet kell használni.
3.A távolságjelzők a kurzor pozíciójától a közelben lévő „környezeti” elemekig mért merőleges távolságot mutatják. (A funkció nem támogatja az íves elemeket.)
Megjegyzés: A kurzor meghatározott pozíciója az új elem referenciavonalának/-tengelyének kezdőpontja.
Oszlop élvágásai és referenciatengelye

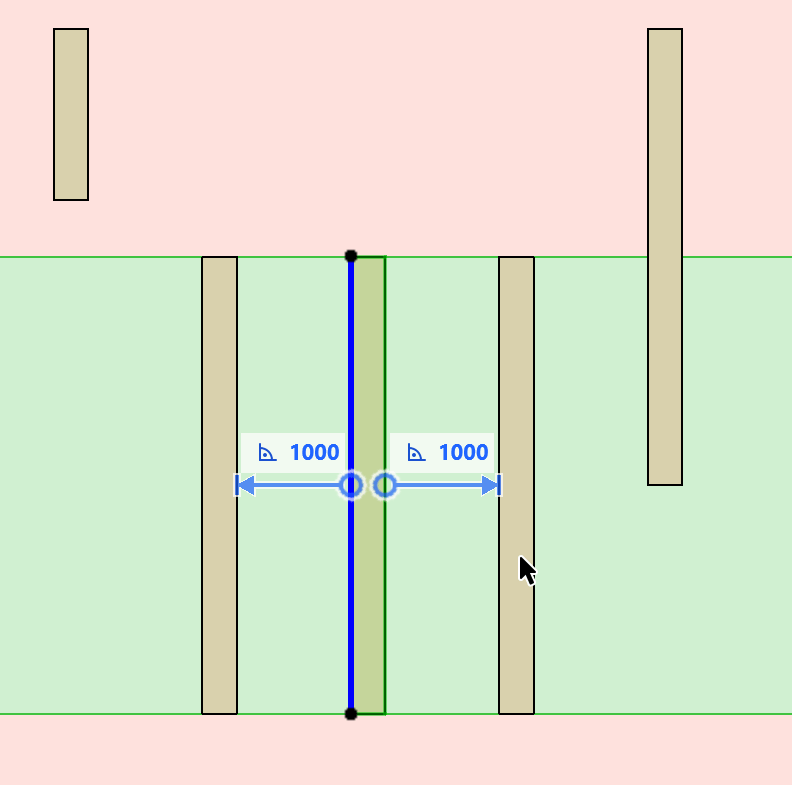

A távolságjelző újracsatolása egy másik referenciaélhez
A távolságjelző egy másik élhez kapcsolható az alaprajzon kijelölt elemre vonatkozóan.
1.Álljon a kurzorral a távolságjelző vonalának végén lévő nyílhegyre
2.Tartsa a kurzort helyben a visszajelzés megjelenítéséhez
3.Kattintson a nyílhegyre a szerkesztéshez
4.Kattintson egy tetszőleges használható élre (ezek azon élek, amelyeket a kijelölt elem képzeletbeli meghosszabbítása metszene)
