Kihúzott héjszerkezet szabadon megadott profillal

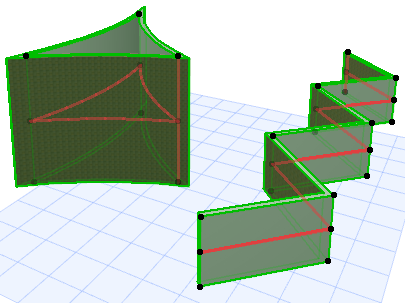

Ezt a módszert akkor használja, ha a héjszerkezet profilját sokszögvonallal szeretné megadni, majd a szerkesztősíkra merőlegesen kihúzni. Az alábbiakban két példa látható.

1.Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, részletes beviteli módszerrel.

Az alaprajzon:

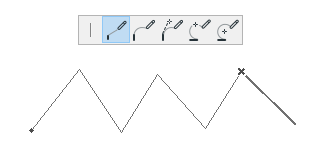

2.Rajzolja meg a héjszerkezet profilját – sokszögvonal vagy zárt poligon – a szokásos poligon beviteli móddal.

3.Kattintson kétszer a sokszögvonal vagy poligon befejezéséhez.

4.A megjelenő párbeszédpanelen adja meg a héjszerkezet kihúzásának hosszát. A pozitív számok a héjszerkezetet felfelé húzzák ki (ön felé). A negatív számok a vektort távolabb viszik. A kihúzás mindig merőleges az alaprajzra. Kattintson az OK gombra.

5.A héjszerkezet teljes. Tekintse meg 3D-ben. (A 3D ablakban a kijelölt héjszerkezet profilvonala mindig eltérő színnel jelenik meg.)

Megjegyzés: ezt a színt a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció menüútvonalon elérhető „3D szerkesztővonalak” beállításnál módosíthatja.

A 3D ablakban:

1.Válassza ki a beviteli síkot. Kattintson az alapértelmezett sík keresésére, vagy válasszon másik beviteli síkot a meglévő elemek alapján.

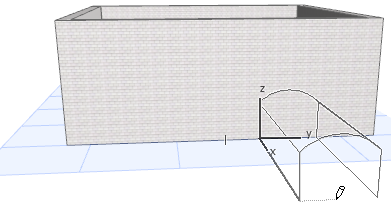

•Ha „üres területre” kattint, az alapértelmezett beviteli sík a Héjszerkezet alapértelmezett beállításainál megadott alap magasságon van (itt 500).

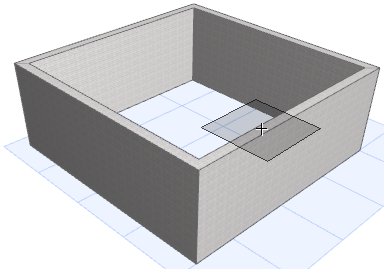

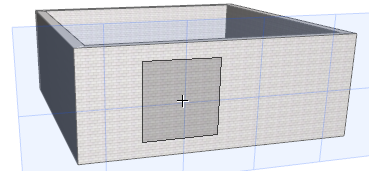

•Ha egy meglévő elem pontjai vagy felületei által definiált beviteli síkot szeretne elhelyezni, jelölje ki annak bármely pontjára és/vagy élére vagy felületére kattintva: az automatikus visszajelzés (szürke négyzet) mutatja, hol vannak a potenciális beviteli síkok. Ha megvan a kívánt sík, a megjelenítéshez kattintson rá.

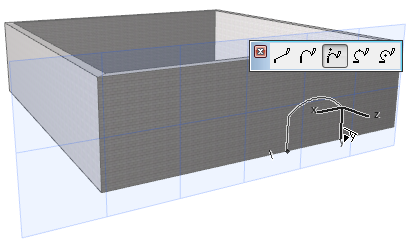

2.Rajzolja meg a héjszerkezet profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal. (Az alábbiakban két példa látható).

3.Fejezze be a poligont.

4.Húzza ki a héjszerkezetet a kurzor húzásával. A héjszerkezet a beviteli síkra merőlegesen húzódik ki.

5.Kattintson a befejezéshez.
