Kihúzott héjszerkezet: hullámos vászontető

1.Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, részletes beviteli módszerrel.

2.A 3D ablakban kattintson egy felületre, vagy kattintson három pontra, a profil rajzolásának helyéül szolgáló beviteli sík meghatározására.

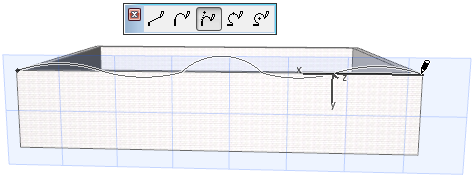

3.Rajzolja meg a kívánt profilt, ez esetben egy hullámos vonalat, a Mozgó paletta szokásos lehetőségeinek használatával. Kattintson a befejezéshez.

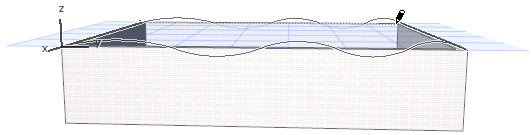

4.Eztán húzza ki a profilt: terjessze ki hátrafelé a távoli falig, majd kattintson a lehelyezéshez. Tekintse meg az eredményt.

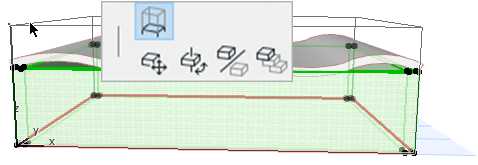

5.Emelje meg a fal magasságát úgy, hogy metssze a héjszerkezetet, így a fal elvágható a héjszerkezettel.

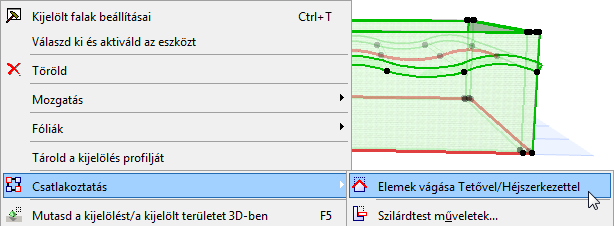

6.Jelölje ki a vágni kívánt falat és héjszerkezetet. A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot.

A héjszerkezet csatlakozásokkal kapcsolatos további információk: Elemek vágása tetővel vagy héjszerkezettel.

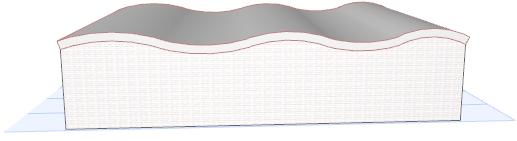

Tekintse meg az eredményt.
