Modellnézet-beállítások Korlátok számára

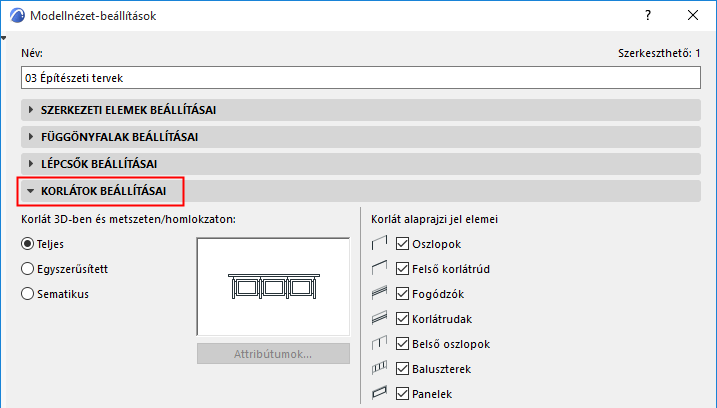

Ez a panel a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban található.

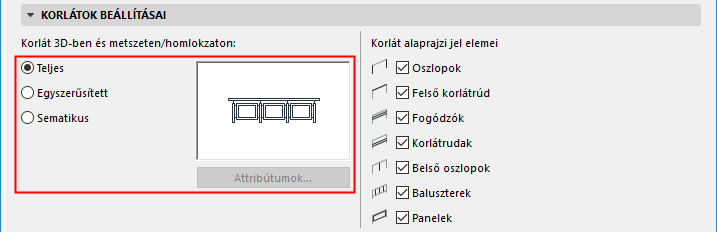

Korlát részletessége 3D-ben és metszeten
•Teljes módban a korlát minden részlete, azaz az összes 3D-s elem teljes részletességgel látható.
•Egyszerűsített módban a korlát minden részlete, azaz az összes 3D-s elem látható, de csak egyszerűsített nézetben: az alárendelt elemek befoglaló négyzete jelenik meg.
•Sematikus módban egy folytonos membránfelület jelzi a korlát útját.

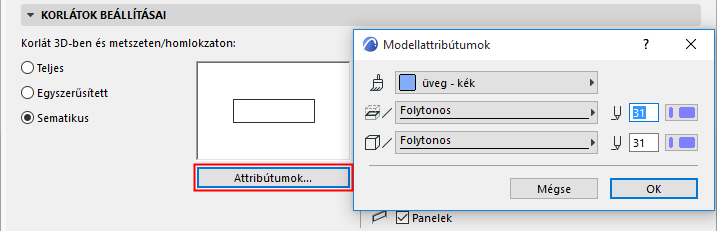

–Az Egyszerűsített vagy Sematikus opció esetén: kattintson a Jellemzők lehetőségre a felület és a vonal beállításainak megadásához a 3D és Metszet nézetben megjelenített korlátokra vonatkozóan.

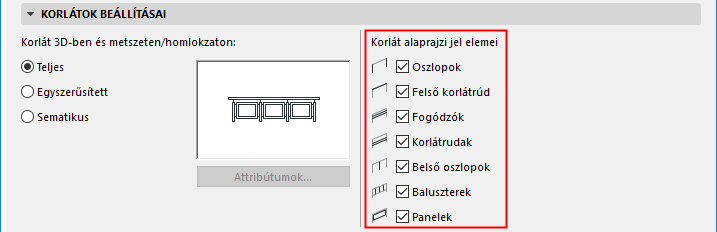

Korlát alaprajzi jel elemeinek mutatása/elrejtése
A jelölőnégyzetek segítségével megjeleníthetők és elrejthetők a korlát alaprajzi jel elemei.
A korlát egyes alaprajzi jeleinek megjelenítése/elrejtése számára használja a Korlát beállításokat:
Lásd Korlát alaprajz Jel összetevők.
Az alaprajzi jel megjelenítésének (a korlát látható/rejtett részei alapján történő) finombeállításához használja a „Részletesség” panelt a Modellnézet-beállítások párbeszédablakban:
